System Quick-Pipe – otwierany szybkich instalacji natynkowych
Idealne rozwiązanie dla szybkiej instalacji i dodatkowej modernizacji
System Quick-Pipe łączy w sobie zalety kanałów kablowych i zwykłych rur elektroinstalacyjnych, tworząc inteligentny system do instalacji natynkowych.

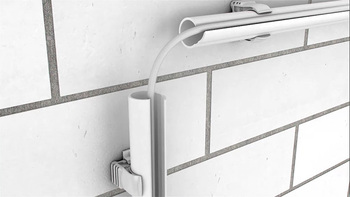

Kable i przewody są wkładane w rozkładane rury elektroinstalacyjne Quick-Pipe tak samo, jak w otwarte kanały kablowe. Po włożeniu kabli system Quick-Pipe jest skręcany w obejmie Quick i w ten sposób mocowany. Także instalacje dodatkowe nie stanowią problemu, ponieważ Quick-Pipe można przez obrót ponownie otworzyć.
Wszystkie elementy systemowe Quick-Pipe takie jak kolanka 90°, trójniki i mufy łączące dostępne są w czterech rozmiarach metrycznych M16, M20, M25 i M32. Rury elektroinstalacyjne Quick-Pipe można zamawiać osobno w odcinkach długości 2 m - lub jako praktyczny zestaw z odpowiednimi obejmami Quick.

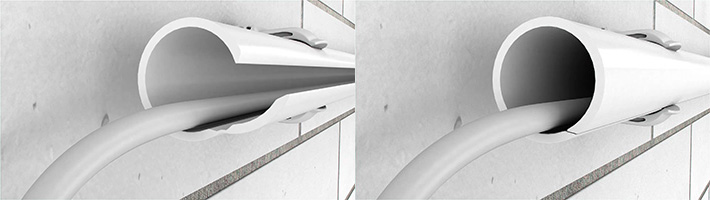

- Po włożeniu kabla rura elektroinstalacyjna Quick-Pipe jest po prostu obracana w obejmie Quick, a tym samym bezpiecznie mocowana. Także dodatkowa instalacja nie stanowi problemu.
- Zawias Quick-Pipe wykonany jest jako elastyczny element miękki: rurę elektroinstalacyjną Quick-Pipe można otwierać i zamykać dowolną ilość razy.
- Wszystkie rury elektroinstalacyjne i łączniki kształtowe systemu Quick-Pipe są sprawdzane zgodnie z DIN EN 50085-1 VDE.
Składane kształtki- niezawodna ochrona kabli i przewodów o stopniu ochrony IP44.
Kształtki Quick-Pipe zbudowane z dwóch połówek są po prostu składane ze sobą, w sposób szybki i nieskomplikowany łączą także zwykłe rury elektroinstalacyjne. Ponowne otworzenie kształtek w celu instalacji dodatkowej także nie powoduje problemów: po prostu należy w szczelinę wsunąć śrubokręt, obrócić i gotowe. Kiedy rury i kształtki elektroinstalacyjne Quick-Pipe są zamocowane obejmami Quick , system Quick-Pipe zapewnia stopień ochrony IP44.

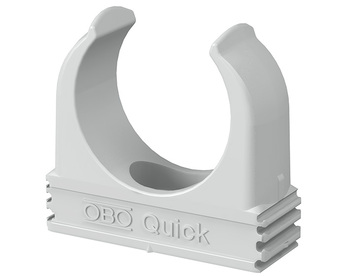

Obejmy Quick stanowią idealne mocowanie dla systemu Quick-Pipe. Z pomocą łącznika szeregowego obejmy Quick można bezproblemowo łączyć ze sobą i z pomocą jednego otworu zamontować do trzech obejm.
Przy pomocy kołków wbijanych do obejm Quick 910 SD-Q 6x40 mocowanie obejm odbywa się w sposób szczególnie efektywny i szybki. Obejma i kołek są wbijane razem - odpada czasochłonne wkręcanie śruby.
Innowacyjne obejmy zaciskowe są dostępne dla kabli o średnicy w zakresie 15,5 - 63 mm oraz dla wszystkich metrycznych rozmiarów rur od M16 do M63. Wysokie wartości rozciągania rury wynoszące do 230 N zapewniają pewne mocowanie systemu na ścianach i sufitach.

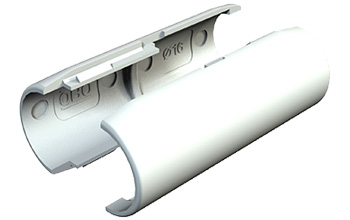

Mufa łącząca Quick-Pipe szybko i niezawodnie łączy dwie rury elektroinstalacyjne Quick-Pipe.
Także trójniki nie stanowią problemu dzięki trójnikowi Quick-Pipe: po prostu nakładamy na rurę elektroinstalacyjną Quick-Pipe, spinamy, gotowe.

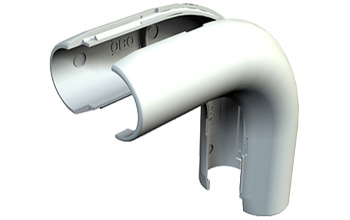

Kształt kolanka Quick-Pipe 90° to idealne rozwiązanie dla instalacji narożnych wewnętrznych i zewnętrznych.

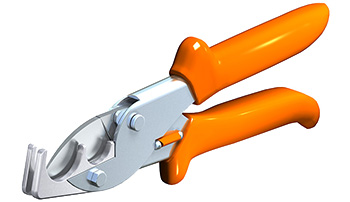

Nożyce Quick-Pipe pozwalają na dokładne odcinanie rur elektroinstalacyjnych Quick-Pipe o średnicy od M16 do M32.
