Systemy koryt kablowych do ciągów komunikacyjnych do skutecznej ochrony przewodów zasilających
Warunki otoczenia w nowoczesnych instalacjach przemysłowych stwarzają duże zagrożenie dla wrażliwych przewodów zasilania, transmisji danych i sterowania. Zabrudzenia, drgania i czynniki przemysłowe wspólnie tworzą wymagające środowisko. Dlatego tak ważne jest, aby instalacje elektryczne maszyn i linii mogły w niezawodny sposób sprostać wszystkim trudnościom. Systemy koryt kablowych BKRS marki OBO tworzą zamkniętą przestrzeń do prowadzenia kabli i przewodów, która chroni je przed zabrudzeniem i nadepnięciem. Specjalne elementy chroniące przed pyłem na przejściach osłon zapobiegają przedostawaniu się do środka ciał obcych.

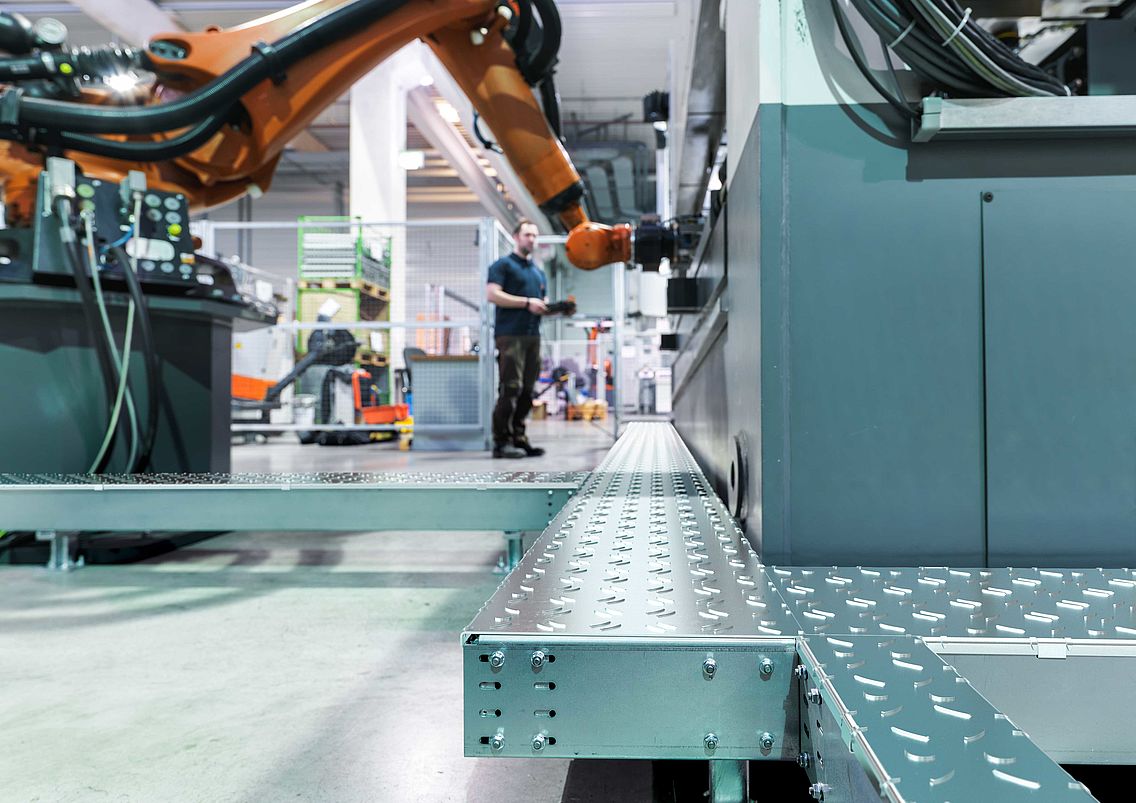

Kanały kablowe z pokrywą zaprojektowane są pod kątem maksymalnych obciążeń, jakie często występują w obrębie maszyn i zautomatyzowanych urządzeń produkcyjnych z systemami robotów. Kanały kablowe są dostępne w wersjach o wysokości boku 100 mm i 110 mm. Dzięki sześciu różnym szerokościom od 100 mm do 600 mm znajdzie się odpowiedni kanał kablowy do każdego zastosowania w dziedzinie produkcji i montażu. Wymiary oraz materiały wykonania koryt kablowych do ciągów komunikacyjnych są zgodne z dyrektywami i spełniają wymagania wielu różnych branż przemysłu, m.in. licznych producentów pojazdów. Liderzy branży, tacy jak BMW i VW, zaufali już korytom kablowym do ciągów komunikacyjnych firmy OBO.
Zapotrzebowanie na zasilanie i transmisję danych jest szczególnie wysokie w przypadku automatycznych linii produkcyjnych i przy budowie maszyn. OBO dostarcza skutecznej ochrony licznych przewodów zasilających w postaci systemu BKRS. Antypoślizgowe koryta kablowe gwarantują najwyższy poziom bezpieczeństwa w środowisku przemysłowym i sprawdzoną nośność wg EN 50085-2-2 oraz EN 61537.
Przegląd zalet systemu koryt kablowych BKRS do ciągów komunikacyjnych
Koryta kablowe o sprawdzonych właściwościach antypoślizgowych i przestrzeni wypełnienia
Dla bezpiecznej pracy na korytach kablowych do ciągów komunikacyjnych niezwykle ważne są właściwości antypoślizgowe i stabilność pokrywy. Dzięki nowo opracowanemu układowi rowków pokrywy systemu BKRS firmy OBO są antypoślizgowe i wytrzymałe, zapewniają stabilność i minimalizują ryzyko wypadków w codziennej pracy. Kanały kablowe mają sprawdzone właściwości antypoślizgowe na poziomie R11 i przestrzeń wypełnienia V10 wg obowiązujących przepisów.
Właściwości antypoślizgowe testowane są na powierzchni o różnym stopniu nachylenia i przypisywane do grup od R9 do R13. W większości branż przemysłu wymagane są właściwości antypoślizgowe na poziomie R10. Pokrywa z blachy ryflowanej na kanałach kablowych BKRS ma udowodnione działanie antypoślizgowe na poziomie R11, dlatego nadaje się do użytku w większości środowisk przemysłowych. Jeżeli na skutek użycia strukturalnego dochodzi do silnego zabrudzenia śliskimi materiałami, na przykład olejem lub smarem, powierzchnia wykładziny musi oferować odpowiednią przestrzeń wypełnienia. Tylko w ten sposób zagwarantowane jest bezpieczne przechodzenie. Także w tym przypadku pokrywa z blachy ryflowanej systemu BKRS, sklasyfikowana w grupie V10, przekracza wymagania większości branż (co najmniej V4).
Ten materiał wideo zawiera więcej informacji o naszych pokrywach z blachy ryflowanej.
Kanały kablowe zapewniają optymalną ochronę kabli i przewodów
Duże obciążenia, kroki, brud, pył – oto czynniki, na które odporne są kanały kablowe z pokrywą dzięki swoim przemyślanym właściwościom systemowym. Koryta kablowe są wysoce stabilne mechanicznie i chronią kable oraz przewody przed uszkodzeniem. Optymalne działanie ekranujące tych wytrzymałych kanałów gwarantuje kompatybilność elektromagnetyczną. Przegroda zapewnia rozdział przewodów zasilania, sterowania i transmisji danych wg DIN EN 50147 i zgodnie z zasadami kompatybilności elektromagnetycznej. Grubość materiału, z którego wykonane są kanał kablowy, pokrywa i elementy działowe wynosi 2 mm, dzięki czemu konstrukcja jest wysoce stabilna.
We własnym Centrum Testowym BET (Technologii Odgromowych, Elektrotechniki i Systemów nośnych) OBO symuluje obciążenia, które muszą stale wytrzymywać kanały kablowe. W ten sposób sprawdzana jest maksymalna wytrzymałość i nośność systemu koryt kablowych oraz odporność na pył i korozję. Jako dostawca kompletnych systemów, firma OBO kładzie największy nacisk na bezpieczeństwo. System koryt kablowych do ciągów komunikacyjnych odpowiada obowiązującej normie produktowej IEC 61537, został sprawdzony pod kątem zgodności ze wszystkimi stosownymi normami oraz – dzięki cynkowanym taśmowo pokrywom z blachy ryflowanej do kanałów kablowych – gwarantuje wytrzymałość na obciążenie komunikacyjne co najmniej 350 kg wg EN 50085-2-2.
Bezśrubowe mocowanie koryt kablowych do układu wyrównania potencjałów

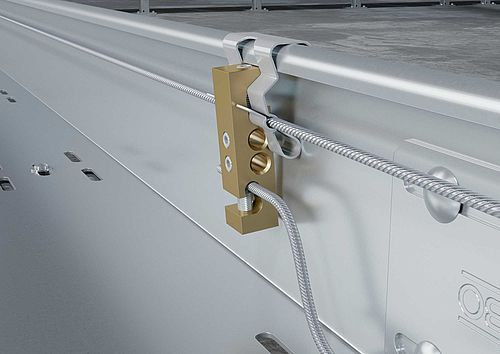

System koryt kablowych można szybko i bez użycia śrub zintegrować w układzie wyrównania potencjałów za pomocą sprężyny zaciskowej KFL i zacisku przyłączeniowego AKL. Tym sposobem zapewniona jest przewodność elektryczna zgodna z normą IEC 61537 dotyczącą systemów prowadzenia kabli i przewodów. Wystarczy zacisnąć sprężynę zaciskową na profilu koryta kablowego bez konieczności wiercenia i docisnąć linkę przewodową do sprężyny zaciskowej w celu wytworzenia styku. Zacisk przyłączeniowy umożliwia łatwe wytwarzanie rozgałęzień linki przewodowej.
System koryt kablowych do ciągów komunikacyjnych uzupełnia szeroka gama akcesoriów

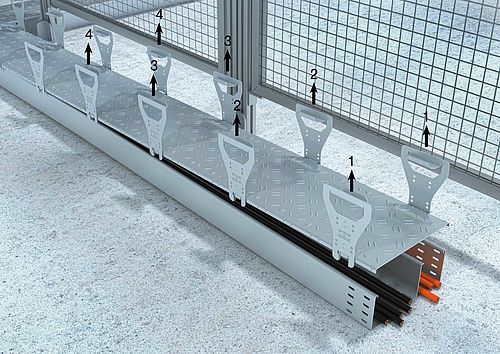

Antypoślizgowe, podłogowe kanały kablowe mają do dyspozycji szeroki wybór akcesoriów dodatkowych. Klamry pokrywy jako alternatywy dla rygla obrotowego, podnośniki pokrywy z przemyślanym szablonem wiertniczym, łączniki uniwersalne ze zintegrowaną ochroną krawędzi lub podpory do różnych wariantów montażu – kompleksowy asortyment akcesoriów oferuje wiele korzyści podczas montażu koryt kablowych.
Kanały podłogowe o wielu możliwościach montażu

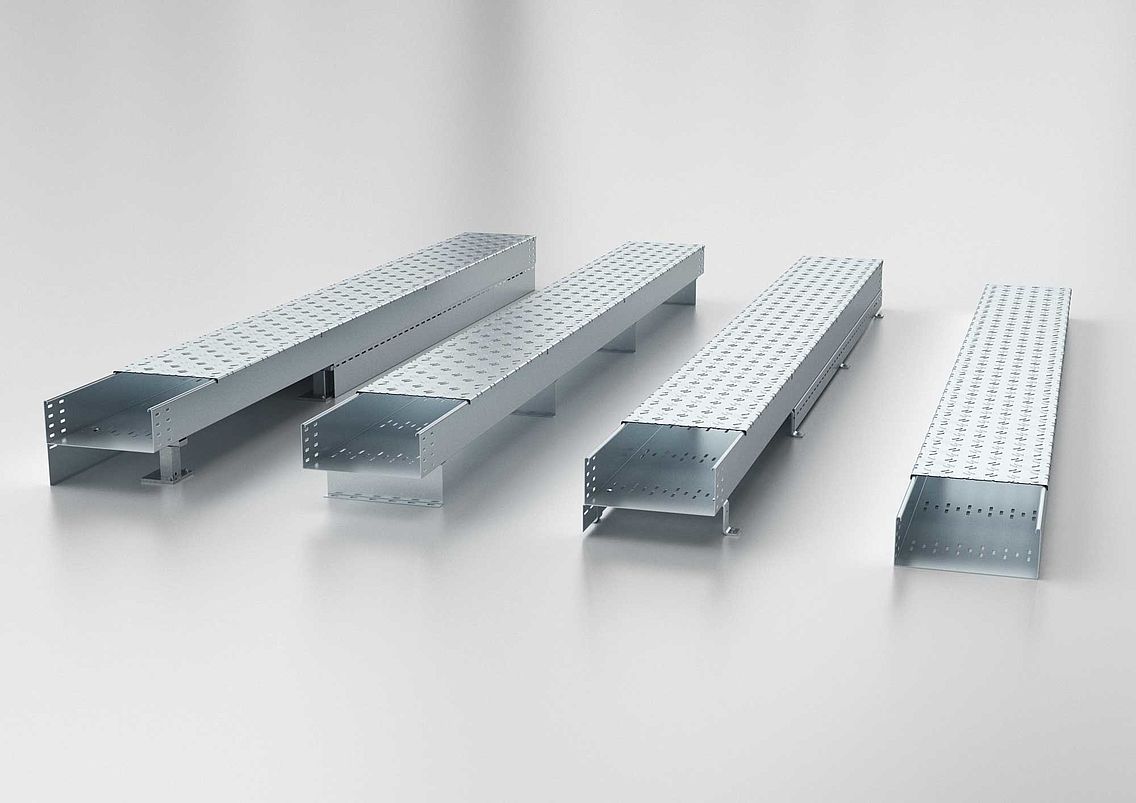

System koryt kablowych do ciągów komunikacyjnych zapewnia rozwiązanie do każdej sytuacji. Dotyczy to również montażu. Kanały kablowe można montować na różne sposoby, zależnie od indywidualnych wymagań. Użytkownik ma wybór: montaż antypoślizgowych kanałów kablowych na wysięgniku wspornikowym pozwala na zachowanie zgodności z przepisami dotyczącymi ochrony przed poślizgnięciem i potknięciem oraz na zachowanie odpowiedniej wysokości stopnia. Specjalna blacha ochronna do wysięgnika wspornikowego niweluje ryzyko potknięcia. Za sprawą prostego i szybkiego wariantu montażowego kanałów kablowych na profilu wsporczym Z można zachować odpowiednią wysokość stopnia. Ten sam efekt ma montaż wytrzymałego kanału kablowego na wsporniku Z. Blachy ochronne jako osłony boczne niwelują ryzyko potknięcia. Najprostszym i najszybszym sposobem na ułożenie kanałów kablowych na podłożu jest montaż podłogowy. Niewielka wysokość stopnia oraz antypoślizgowe właściwości blachy ryflowanej zapewniają stale bezpieczną pracę.
Warianty montażowe systemu koryt kablowych BKRS można także zobaczyć w naszym materiale wideo:
Kanały kablowe marki OBO
Antypoślizgowe, podłogowe kanały kablowe należą do kablowych systemów nośnych OBO. Nasze produkty z tego asortymentu wyróżniają się najwyższą uniwersalnością i jakością. To właśnie na te cechy zwracamy szczególną uwagę podczas produkcji naszych systemów antypoślizgowych kanałów kablowych.
Systemy kanałów kablowych o najwyższej jakości
W siedzibie głównej w Menden na 30 000 metrach kwadratowych powierzchni wytwarza się co roku kablowe systemy nośne o długości około 18 milionów metrów. 10,5 miliona metrów z tego stanowią koryta kablowe, w tym także systemy koryt kablowych do ciągów komunikacyjnych. Wykorzystywane do ich produkcji surowce poddawane są rygorystycznej kontroli jakości już w momencie odbioru. Nasi pracownicy skrupulatnie sprawdzają jakość materiału oraz grubość i wykończenie powierzchni. Następnie każda partia surowca zostaje opatrzona etykietą zawierającą wszystkie istotne informacje, które można zidentyfikować na przestrzeni całego procesu produkcji.
Podłogowe kanały kablowe: produkcja w dwóch krokach

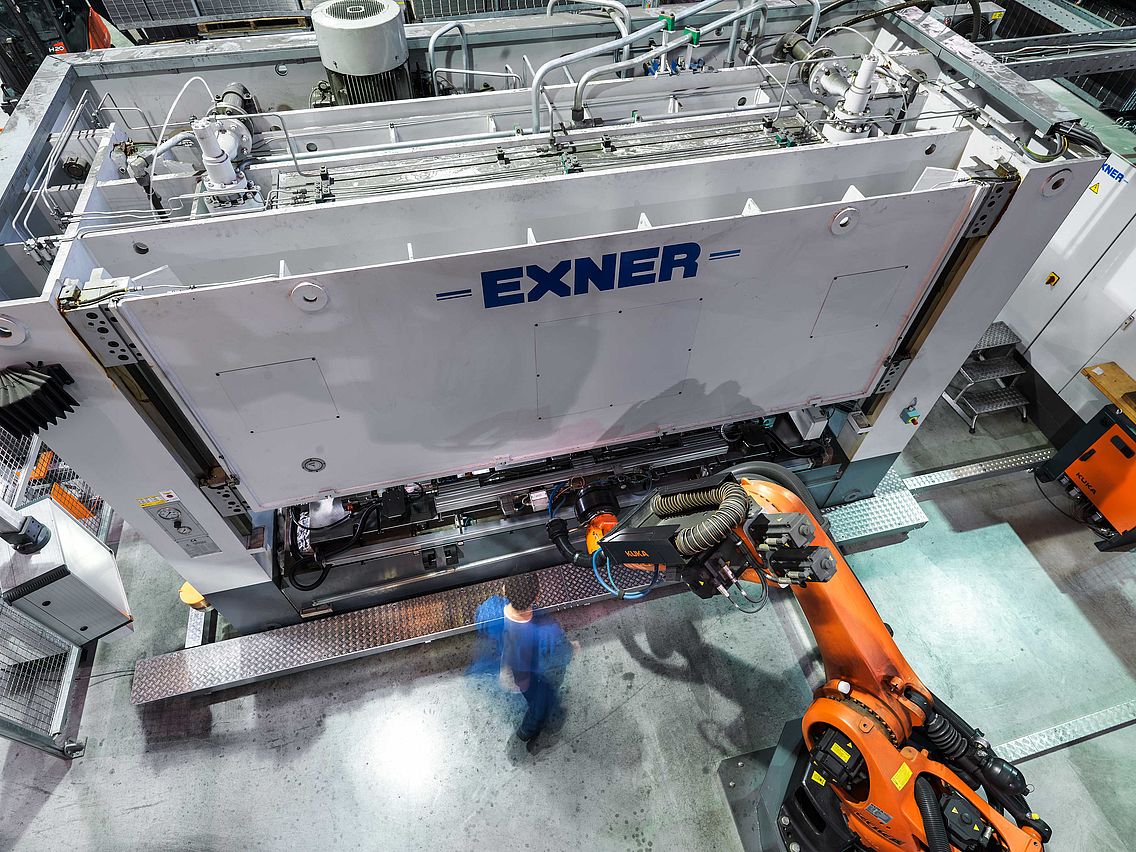

Produkcja antypoślizgowych pokryw na nasze kanały kablowe, zwane także korytami kablowymi, odbywa się w dwóch etapach: na linii tłoczącej i na linii profilującej. W dodatku do kontroli jakości przed każdym krokiem produkcyjnym wykorzystywana jest także kamera, która sprawdza wymiary konstrukcyjne kanałów kablowych na linii tłoczącej. Nowa pokrywa z blachy ryflowanej sprawia, że nasze kanały kablowe mają jeszcze lepsze właściwości antypoślizgowe. Pokrywa z blachy ryflowanej jest wytwarzana przede wszystkim na linii tłoczącej. Firma OBO Bettermann posiada patent na stosowany do tego innowacyjny proces produkcji.
OBO udostępnia kompletną dokumentację dla każdego produktu, w tym arkusze danych i wyniki prób obciążeniowych. Dostarczamy wszystkie niezbędne świadectwa dotyczące bezpiecznej instalacji wg wytycznych producenta. Ponadto stale pracujemy nad doskonaleniem naszych produktów i procesów produkcyjnych – aby nasi klienci mogli zawsze polegać na jakości, którą gwarantuje OBO.
