Budowa instalacji fotowoltaicznej (instalacji PV) zawsze jest związana z dużymi kosztami inwestycji, które powinny się zwrócić najszybciej, jak to możliwe. Dlatego bardzo ważna jest ich stała dostępność.
Co należy uwzględnić w kwestii instalacji fotowoltaicznych? Ponieważ instalacje fotowoltaiczne montuje się na dachu lub na gruncie, są one szczególnie zagrożone uderzeniami piorunów i przepięciami. Jeśli instalacja fotowoltaiczna zostanie przez nie uszkodzona, przez czas trwania napraw nie dostarcza prądu. Powstają również dodatkowe koszty, na przykład związane z wymianą falownika. Z OBO Twoja instalacja zawsze jest bezpieczna: Oferujemy kompleksowe rozwiązania systemowe do ochrony instalacji fotowoltaicznych przed uderzeniami piorunów i uszkodzeniami w wyniku przepięć.
Przegląd zalet
- Kompletny system do niemal każdych wymagań instalacji fotowoltaicznych
- Rozwiązania systemowe do szybkiej i bezpiecznej instalacji
- Zindywidualizowane wsparcie w tworzeniu i eksploatacji rozwiązań systemowych z zakresu fotowoltaiki
- Wieloletnie doświadczenie i kompetencje w kwestii ochrony i zasilania instalacji fotowoltaicznych
- Praktyczne, obszerne szkolenia w temacie fotowoltaiki
- Solidna pomoc w instalacji i projektowaniu
- Bezpieczeństwo w kwestiach inwestycji i prawnych
Szybki dostęp
Rozwiązania systemowe

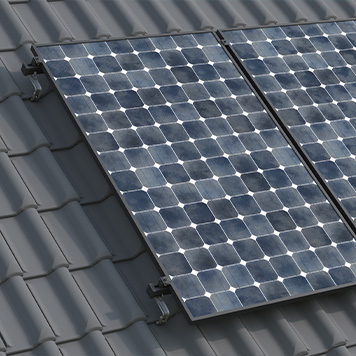

Instalacje na dachach spadzistych
Większość instalacji na dachach spadzistych montuje się jako tzw. instalacje nadachowe, na już istniejącym dachu domu. Instalator mocuje moduły fotowoltaiczne do dachówek za pomocą haków dachowych, szyn montażowych i metalowych zacisków modułu.

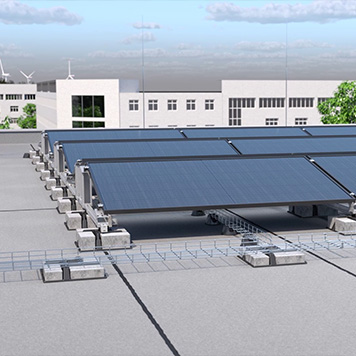

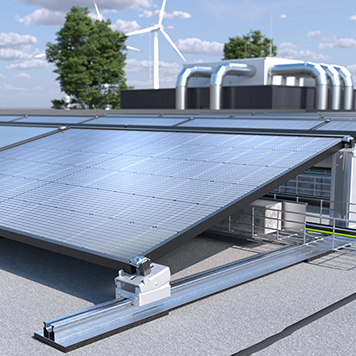

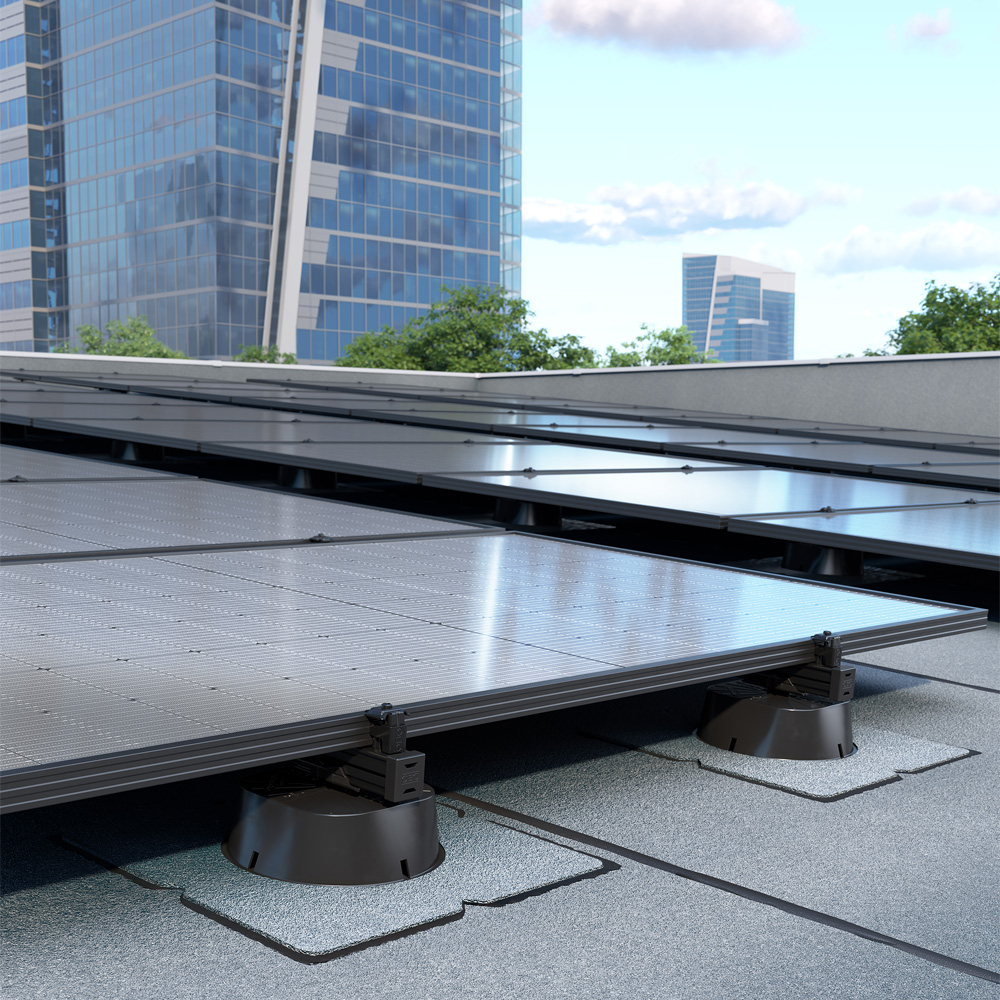

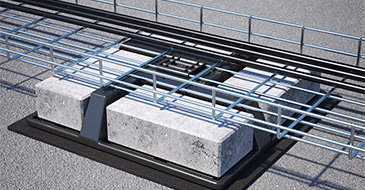

Instalacje na dachach płaskich
Instalacje fotowoltaiczne można montować nie tylko na dachach spadzistych, ale również na płaskich. Zaleta: Moduły fotowoltaiczne można montować niezależnie od narzuconego kierunku nachylenia dachu.

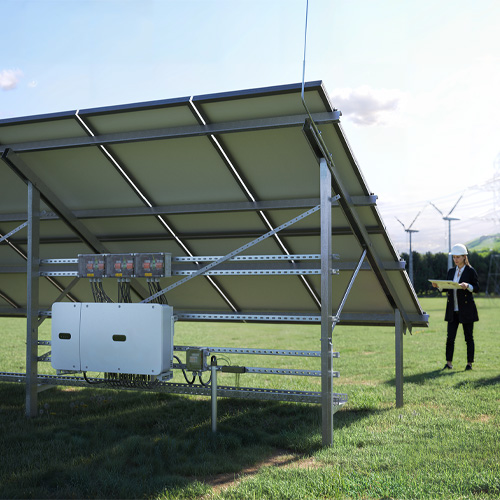

Instalacje montowane na gruncie
Instalacje fotowoltaiczne montowane na gruncie są ustawiane na dużych, niewykorzystywanych rolniczo powierzchniach – różnią się tym od powszechnych instalacji montowanych na dachach. Instalacje fotowoltaiczne montowane na gruncie mogą w korzystnych warunkach mieć większą produktywność.
Niezależnie od tego, jakiego typu instalację fotowoltaiczną chcesz stworzyć, w ofercie OBO znajdziesz pasujące rozwiązania systemowe do następujących zakresów kompetencji:
FAQ
- Jakie środki należy zastosować w celu ochrony instalacji fotowoltaicznych?
Norma DIN VDE 0100-712 przewiduje montaż normowego znaku informacyjnego w punkcie połączeń instalacji elektrycznej (główna skrzynka przyłączeniowa lub rozdzielnica główna). Znak ten jest również nazywany znakiem pożarowym i pozwala strażakom zidentyfikować instalację fotowoltaiczną. Zgodnie z tym prace gaśnicze przeprowadza się przy zachowaniu odstępu bezpieczeństwa według DIN VD 0312. Ponadto należy zwrócić uwagę na bezpieczne ułożenie przewodów DC. Muszą one być układane w sposób zabezpieczający przed uszkodzeniem izolacji, tak aby zagwarantować bezpieczną ewakuację osób w razie pożaru. Zgodnie z VDE-AR-2100-712 ochrona jest możliwa poprzez zachowanie odpowiedniego odstępu lub użycie kanałów przeciwpożarowych, takich jak PYROLINE® Sun PV.

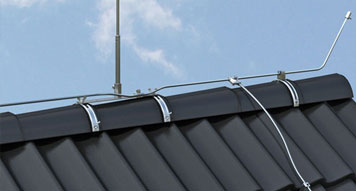

- Czego potrzeba do zewnętrznej ochrony odgromowej dachowych instalacji fotowoltaicznych?
Przede wszystkim: Dobre planowanie. Do niezawodnej zewnętrznej ochrony odgromowej instalacji fotowoltaicznych wymagane są ponadto: przewód okrągły/płaski, bloki do układania, zwody pionowe, łączniki, uchwyty, elementy dylatacyjne i inne komponenty systemowe. Więcej informacji na temat zewnętrznej ochrony odgromowej instalacji fotowoltaicznych znajdziesz tutaj.
- Jak zainstalować zewnętrzną ochronę odgromową w połączeniu z instalacją fotowoltaiczną?
Instalację fotowoltaiczną należy koniecznie włączyć w planowanie systemu ochrony odgromowej, tak aby instalacja odgromowa nie zaciemniała fotowoltaiki, co mogłoby zmniejszyć jej wydajność. Sama instalacja przebiega tak samo, jak w przypadku każdego innego systemu odgromowego.
- Jak zachować odstępy izolacyjne względem systemu ochrony odgromowej w instalacji fotowoltaicznej?
Odstępy izolacyjne dla instalacji odgromowej określa się zgodnie z VDE 0185-305-3. Jeśli nie jest możliwe zachowanie tych odstępów przy użyciu konwencjonalnych systemów ochrony odgromowej, można zmniejszyć odstęp izolacyjny o maks. 90 cm poprzez zastosowanie różnych przewodów odprowadzających OBO isCon. Dalsze informacje na temat naszego systemu isCon znajdziesz tutaj.
- Jakie są opcje odciążenia pionowego prowadzenia kabli w instalacji fotowoltaicznej?
Dostępne są różne możliwości bezpiecznej aranżacji zasilania pionowego. Zasadniczo obowiązuje reguła, że kable i przewody muszą być w określonych odstępach zamocowane za pomocą odpowiednich elementów, jeśli nie są układane metodą, która zapewnia podparcie na całej długości.
Systemy drabin pionowych stanowią optymalne rozwiązanie do układania pionowego. Inną możliwością jest układanie bezpośrednio na ścianie. Szyny profilowe są przy tym mocowane bezpośrednio do ściany lub do konstrukcji stalowej za pomocą odpowiednich obejm pałąkowych lub obejm pojedynczych.

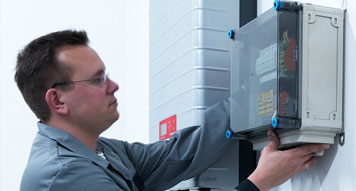

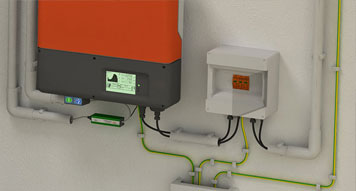

- Jak optymalnie zabezpieczyć falownik w instalacji fotowoltaicznej?
Aby optymalnie chronić falownik instalacji fotowoltaicznej, po stronie DC zawsze należy stosować ogranicznik przepięć. Po stronie AC należy stosować co najmniej jeden ogranicznik przepięć na punkt zasilania instalacji elektrycznej. Jeśli falownik jest oddalony od punktu zasilania o więcej niż 10 m długości przewodu, dodatkowy ogranicznik przepięć należy zamontować bezpośrednio przed falownikiem po stronie AC.
W instalacjach elektrycznych z zewnętrznym systemem ochrony odgromowej po stronie AC zawsze należy stosować ogranicznik typu 1(+2). Po stronie DC wymagany jest ogranicznik typu 1(+2), jeśli instalacja fotowoltaiczna jest galwanicznie połączona z zewnętrznym systemem ochrony odgromowej. W innych przypadkach wystarczające są ograniczniki SPD typ 2.
- Jak prowadzić przewody w strefach zagrożenia i drogach ewakuacyjnych w instalacji fotowoltaicznej?
Jeśli instalacje znajdują się na drogach ewakuacyjnych i ratunkowych, przewody DC instalacji fotowoltaicznych muszą być szczelnie zamknięte. Wymagania prawa budowlanego są podane w obowiązujących lokalnie przepisach budowlanych.

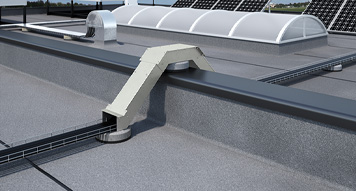

Kanał przeciwpożarowy PYROLINE® Sun PV to idealne rozwiązanie do ognioodpornego układania przewodów fotowoltaicznych prowadzących napięcie stałe. Kanał spełnia wymagania jako kanał I zgodnie z DIN 4102 część 11 dla instalacji kablowych na drogach ewakuacyjnych i ratunkowych. Ponadto spełnia wymagania VDE AR 2100-712. Kanał wykonany jest z wodoodpornych i mrozoodpornych płyt przeciwpożarowych z betonu lekkiego z włóknem szklanym (niepalny, klasa materiałowa A1), dzięki czemu może być stosowany również na zewnątrz.
Wsparcie
Wymagania
Odpowiedzialność za działanie systemu; zabezpieczanie instalacji.
Przy instalacji systemów ochrony odgromowej dla fotowoltaiki należy przestrzegać różnych norm i przepisów. Instalator systemu jest odpowiedzialny za jego prawidłowe działanie przez 30 lat. Należy również uwzględnić warunki firm ubezpieczeniowych.
Specjalistyczne firmy montujące instalacje elektryczne są zobligowane przez prawo do oddania ich do użytku w idealnym stanie.
Odpowiedzialność instalatora
Z powodu produkcji energii praktycznie każdy system fotowoltaiczny podlega wymaganiom zastosowań komercyjnych. Każdy operator systemu energetycznego musi, zgodnie z przepisami BHP BGV A3, zapewnić prawidłowe współdziałanie systemu fotowoltaicznego z istniejącą infrastrukturą, naprawy oraz konserwacje.
Okresowe kontrole instalacji elektrycznej muszą być wykonywane przez wykwalifikowanych elektryków.
Istotne normy
Instalacje elektryczne niskiego napięcia
> DIN VDE 0100-100 (IEC 60364-1)
> DIN VDE 0100-534 (IEC 60364-5-53)
> DIN VDE 0100-410 (IEC 60364-4-41)
> DIN VDE 0100-443 (IEC 60364-4-44)
> DIN EN 60664-1 (IEC 60664-1)
Kontrola przy uruchomieniu i dokumentacja
> VDE 0100-600 (IEC 60364-6)
> VDE 0105-100 (EN 50110-1)
Wymagania dotyczące fotowoltaicznych systemów zasilania
> DIN VDE 0100-712 (IEC 60364-7-712)
> DIN EN 62446 (IEC 62446)
> DIN CLC/TS 61643-12 (IEC 61643-12)
> DIN CLC/TS 50539-12 (CLC/TS 51643-32, IEC 61643-32)
> VDE 0185-305-3 załącznik 5
Instalacje odgromowe i systemy uziemień
> DIN EN 62305-1 do -4 (IEC 62305-1 do -4)
> Dodatkowe lokalne wymagania (np. rozporządzenia budowlane landów w Niemczech)
> DIN 18014
> DIN VDE 0100-540 (IEC 60364-5-54)
Ochrona przeciwpożarowa fotowoltaiki
> VDE-AR-E 2100-712
Przepisy budowlane
> EN 13501-1/-2, DIN 4102-1/-2 przepisy dotyczące palności materiałów i produktów budowlanych
> Przy stosowaniu produktów budowlanych należy przestrzegać krajowych i lokalnych przepisów budowlanych. Należą do nich np. rozporządzenia budowlane landów w Niemczech, przepisy VKF w Szwajcarii i dyrektywy OIB w Austrii.
Nie jest to kompletna lista! Należy przestrzegać odpowiednich wymogów ustawowych oraz lokalnych.
Nie masz pewności, jakie środki zastosować w celu ochrony Twojej instalacji fotowoltaicznej? Skorzystaj z naszej grafiki, która krok po kroku poprowadzi Cię przez pasujące środki ochronne.
