Ochrona przeciwpożarowa do urządzeń fotowoltaicznych

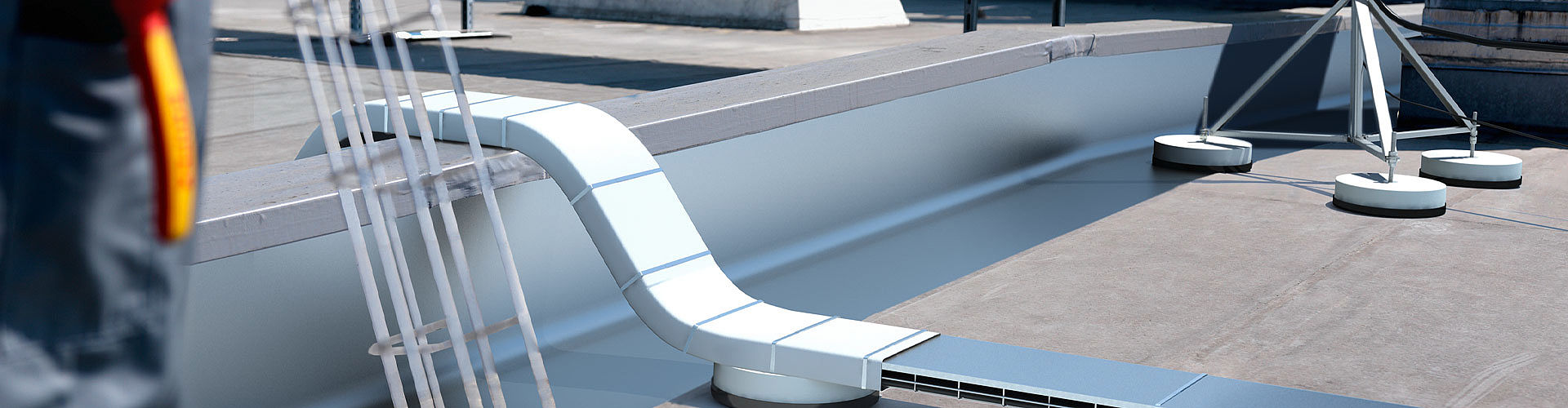

Nie wolno prowadzić palnych przewodów niezabezpieczonych za pomocą technicznych środków ochrony przeciwpożarowej nad ścianami ogniowymi. W razie pożaru ogień rozprzestrzeniłby się przez nie do sąsiadującej powierzchni dachowej. Występują jednak pojedyncze sytuacje, w których nie da się uniknąć prowadzenia palnych przewodów nad ścianami ogniowymi. W takich przypadkach przewody należy bezwzględnie układać z zabezpieczeniem. OBO oferuje dwa rozwiązania do takich sytuacji:

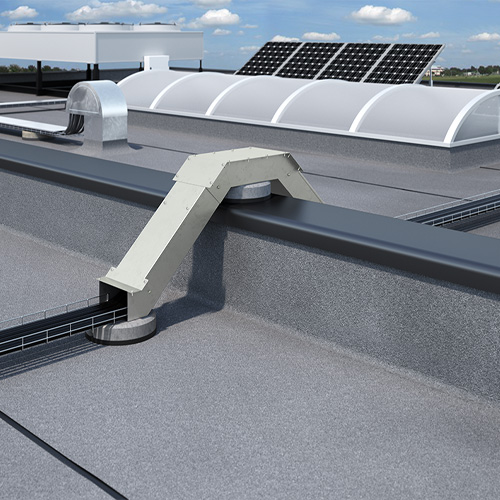

▪ Układanie przewodów instalacji fotowoltaicznej w stabilnych kształtowo, niezwykle wytrzymałych kanałach ze stali nierdzewnej PYROLINE® PLMR
▪ Owinięcie wiązki przewodów elastycznym i odpornym na warunki pogodowe bandażem kablowym PYROWRAP® Wet FSB-WB
Zawarte w obu rozwiązaniach materiały tworzące warstwę izolacyjną spieniają się w razie pożaru i zapobiegają rozprzestrzenianiu się ognia wzdłuż przewodów instalacji fotowoltaicznej. Rozprzestrzenianie się dymu nie jest w tym przypadku krytyczne, ponieważ masa dymu z pożaru może być bez przeszkód oddawana do powietrza otoczenia.
Izolowana ochrona odgromowa pod systemem ociepleń ETICS Jeśli przewody isCon® są układane w obrębie systemu ociepleń ETICS, mogą one przenikać przez tak zwaną zaporę ogniową z niepalnych materiałów. W razie pożaru może to spowodować, że zapora ogniowa zawiedzie. Również w tym przypadku stosuje się bandaż kablowy PYROWRAP® Wet FSB-WB, aby zapobiegać rozprzestrzenianiu się pożaru. Jeśli izolacja przepali się i powstaną w niej otwory, materiał pęczniejący spienia się i dokładnie je zamyka. Skutecznie zapobiega to efektowi komina wzdłuż przewodu isCon®.
Układanie przewodów instalacji fotowoltaicznych w budynkach
W niektórych przypadkach przewody przewodzące prąd stały trzeba jeszcze poprowadzić przez budynek, do falownika. Jeśli instalacje znajdują się na drogach instalacyjnych i ratunkowych, przewody DC instalacji fotowoltaicznych muszą być szczelnie zamknięte.

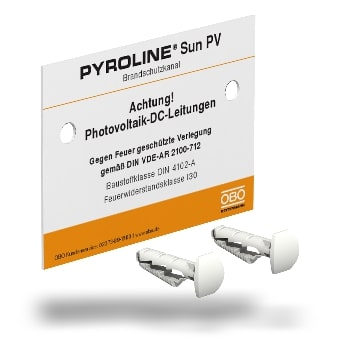

Nadaje się do tego kanał przeciwpożarowy OBO PYROLINE® Sun PV. Kanał instalacyjny z wzmacnianego włóknem szklanym lekkiego betonu dzięki swojej nieprzewodzącej powierzchni również w przypadku pożaru zapewnia ochronę przed niebezpiecznymi napięciami dotykowymi. Dodatkowo spełnia wymogi reguły stosowania VDE AR-N-E-2100-712 względem ognioodpornych i zabezpieczonych przed dotknięciem instalacji. Dzięki temu również dla strażaków podczas prac gaśniczych zapewniona jest ochrona przed porażeniem elektrycznym. Dodatkowa zaleta: kanał można układać również na zewnątrz. Nadaje się szczególnie do późniejszego obudowywania już zainstalowanych przewodów instalacji fotowoltaicznych, ponieważ można go elastycznie dopasowywać do tras przewodów. Instalacja kanału może być wykonana bezpośrednio na ścianie lub na suficie. Przy użyciu odpowiednich okuć łączących możliwy jest również montaż podwieszany.
Kanały przeciwpożarowe spełniają ponadto wymogi reguły stosowania VDE AR-N-E-2100-712 względem ognioodpornych i zabezpieczonych przed dotknięciem instalacji (podrozdziały 6.2 i 6.4). Dzięki temu również dla strażaków podczas prac gaśniczych zapewniona jest ochrona przed porażeniem elektrycznym.
Ochrona dzięki organizacji
W punkcie połączeń instalacji elektrycznej, przykładowo na głównej skrzynce przyłączeniowej lub rozdzielnicy głównej, norma VDE 0100-712 wymaga dodatkowego, normowego znaku informacyjnego, nazywanego również znakiem pożarowym. Strażacy mogą dzięki temu rozpoznać pożar na instalacji fotowoltaicznej. Zgodnie z tym prace gaśnicze przeprowadza się przy zachowaniu odstępu bezpieczeństwa według DIN VD 0312 – Zwalczanie pożarów i pomoc techniczna w obszarze instalacji elektrycznych.
