Wyrównanie potencjałów w instalacjach fotowoltaicznych
W miarę możliwości zawsze należy zachowywać fizyczny odstęp między instalacją fotowoltaiczną a zewnętrznym systemem ochrony odgromowej, aby chronić instalację. Jeśli nie jest to możliwe ze względu na warunki na miejscu, można zastosować odstęp mniejszy od wymaganego, jeśli
▪ instalacja fotowoltaiczna jest podłączona do zewnętrznego systemu ochrony odgromowej
▪ wykonywany jest system izolowany, np. z użyciem odpornego na wysokie napięcia, izolowanego przewodu odgromowego isCon®.
Ważne kwestie
W celu zapewnienia kompleksowej ochrony instalacji fotowoltaicznej należy również uwzględnić następujące aspekty:
- Lokalne szyny wyrównawcze (LSW) muszą zostać połączone z główną szyną wyrównawczą (GSW).
- Przewody wyrównawcze muszą zostać ułożone równolegle i możliwie blisko do przewodów zasilających DC.
- Koncepcja zabezpieczeń musi uwzględniać również przewody sygnałowe.
Cztery kroki do kompleksowej ochrony instalacji fotowoltaicznych
Krok 1: Sprawdzenie odstępu izolacyjnego
Jeżeli wymagany odstęp izolacyjny nie może zostać zachowany, należy elementy metalowe połączyć ze sobą w sposób gwarantujący przepływ prądu udarowego.
Krok 2: Sprawdzenie zabezpieczenia
Przykład: Środki w celu wyrównania potencjałów instalacji odgromowej wykonuje się po stronie DC i AC, np. ogranicznik przepięć (typ 1)
Krok 3: Uwzględnienie przewodów przesyłu danych
Koncepcja zabezpieczeń musi uwzględniać również przewody sygnałowe.

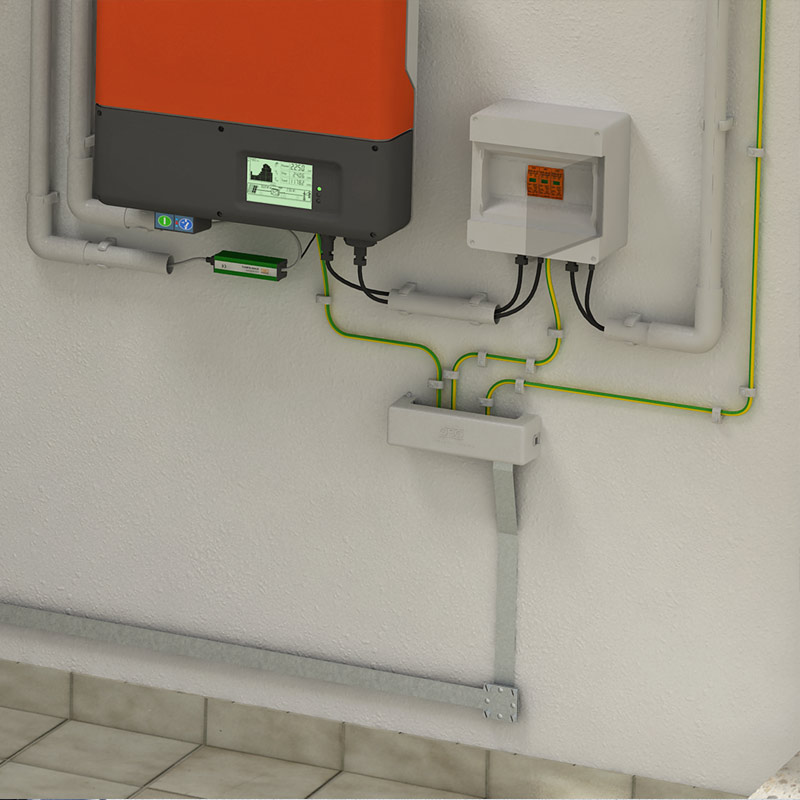

Krok 4: Wyrównanie potencjałów
Wykonać lokalne połączenie wyrównawcze na przetworniku.

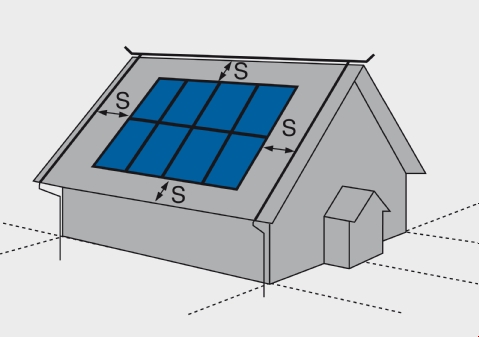

Odstęp izolacyjny w instalacjach fotowoltaicznych
Instalacja ochrony odgromowej musi zostać wykonana w określonym odstępie izolacyjnym (s) od elementów instalacji fotowoltaicznej zgodnie z normą DIN EN 62305. Z reguły wystarczający odstęp izolacyjny (s) = odstęp bezpieczny, który zawiera się między 0,5 m a 1 m.
Systemy klimatyzacji, czujniki elektryczne i systemy fotowoltaiczne są przykładami konstrukcji dachowych, w których musi być zachowany odstęp izolacyjny. Jest to niezbędna odległość, pozwalająca uniknąć przeskoków iskry oraz prądów, które mogą przepłynąć pomiędzy instalacją odgromową a metalowymi elementami budynku. Gdy system fotowoltaiczny jest naprawiany lub przebudowywany, często nie ma możliwości zastosowania odstępów izolacyjnych. Bezpieczne rozwiązanie: Odporny na wysokie napięcia, izolowany system isCon® OBO. Za pomocą przewodu isCon® można bezpiecznie zachować odstęp izolacyjny 0,75 m w powietrzu oraz 1,5 m w przypadku materiałów stałych.
- Jeśli nie można zachować odstępu izolacyjnego
Jeśli z przyczyn konstrukcyjnych nie da się zachować odstępu izolacji zgodnie z VDE 0185-305-3 (IEC/EN 62305-3), instalacja fotowoltaiczna musi być podłączona przez sprawdzone elementy w sposób gwarantujący przepływ prądu udarowego, z użyciem przewodu 16 mm2 CU lub 25 mm2 ALU do instalacji odgromowej. Elementy instalacji odgromowych do łączenia muszą być sprawdzone zgodnie z VDE 0185-561-1 (IEC/EN 62561-1). W takim wypadku również po stronie DC wymagane są urządzenia ochrony przeciwprzepięciowej typu 1 (class I) lub łączone ograniczniki przepięć typu 1+2 (class I+II), ponieważ nie da się kontrolować prądów z uderzających piorunów w budynku.
Osiągane w ten sposób wymagane wyrównanie potencjałów ochrony odgromowej łączy wszystkie komponenty metalowe i przewodzące elektrycznie instalacji oraz system uziemienia ze zgodnym z normami systemem ochrony odgromowej. Zgodnie z normą VDE 0185-305 część 3 i 4 (IEC/EN 62305-3, -4) należy w tym celu zastosować na przewodach prowadzących do budynku urządzenia ochrony przeciwprzepięciowej (SPD) typu 1 (class I) lub łączone ograniczniki przepięć typu 1+2 (class I+II). Obowiązuje to zarówno dla poziomu dachu, jak i poziomu gruntu, dla stron AC oraz DC fotowoltaicznego systemu zasilania.
Decydujące w kwestii konieczności zastosowania środków ochrony przeciwprzepięciowej są normy DIN VDE 0100-443 (VDE 0100-443) oraz DIN VDE 0100-712 (VDE 0100-712).

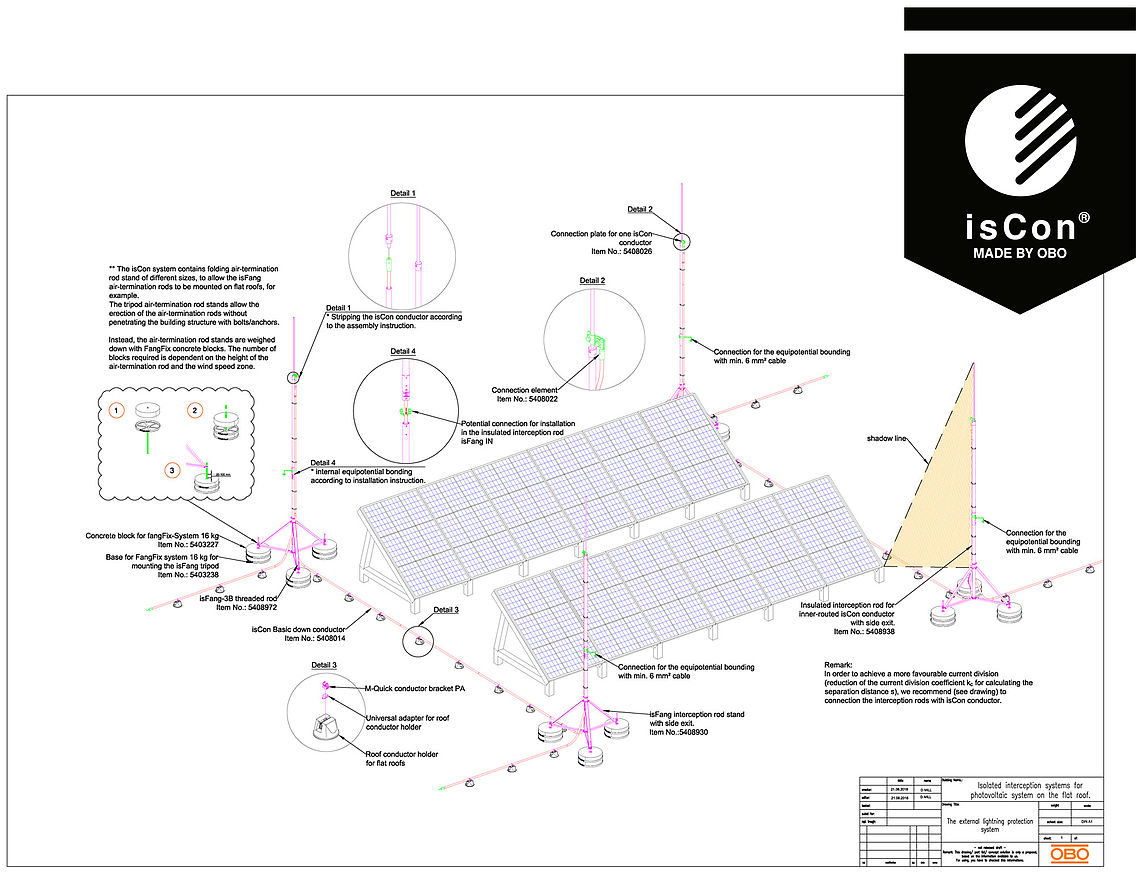

Pozycja masztów odgromowych
Maszty odgromowe lub zwody odgromowe należy pozycjonować tak, aby nie rzucały cienia na moduły fotowoltaiczne. Głęboki cień obniża sprawność całego modułu. Zgodnie z VDE 0185-305-3, zał. 5, zwód pionowy musi być oddalony co najmniej o 108 x swoją średnicę od modułu. Należy przy tym uważać, aby system fotowoltaiczny nadal znajdował się w obszarze ochronnym zwodu. Za pomocą odpornego na wysokie napięcia, izolowanego systemu isCon® firmy OBO można bezpiecznie zachować odstęp izolacyjny.
