Uziemienie w instalacjach fotowoltaicznych

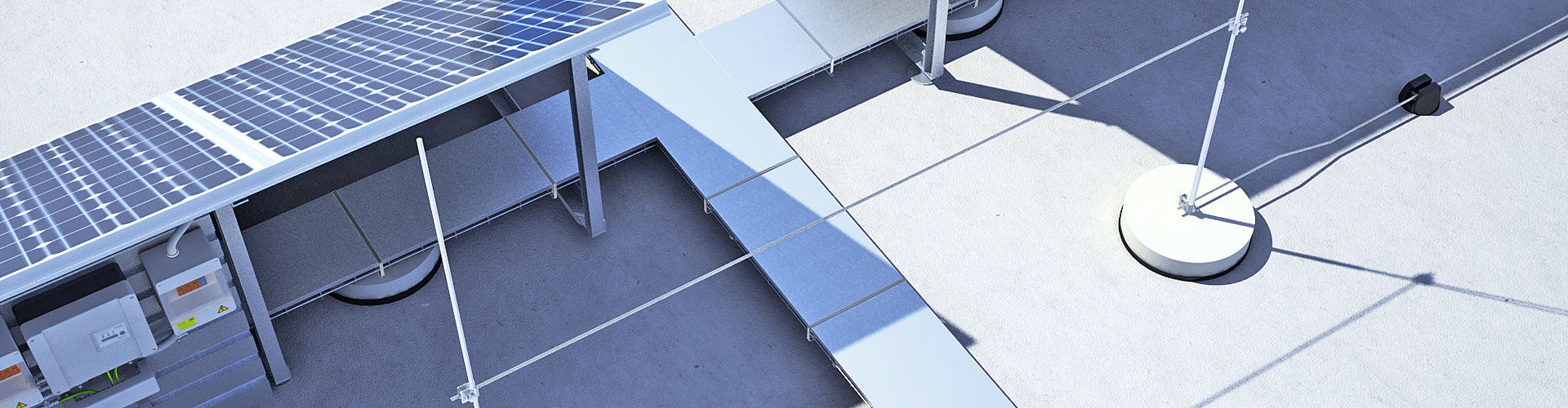

W przypadku dachowych instalacji fotowoltaicznych bez ochrony odgromowej w Niemczech w nowych budynkach należy zainstalować uziom fundamentowy zgodnie z DIN 18014. W przypadku dachowych instalacji fotowoltaicznych z systemem ochrony odgromowej należy dodatkowo uwzględnić wymagania VDE 0185-305-3 (IEC/EN 62305-3) (opór uziemienia < 10 omów). W przypadku instalacji fotowoltaicznych montowanych na gruncie należy dla uziemienia uwzględnić również wymogi VDE 0185-305-3 (IEC/EN 62305-3).
| TYP A | TYP B |
|---|---|
|
|
Zgodne z normami instalacje uziemiające dla systemów ochrony odgromowej
Instalacje uziemiające typu A
Do typu A instalacji uziemiających zaliczają się przykładowo fundamenty wkręcane i wbijane, jeśli spełniają wymagania VDE 0185-561-2 (IEC/EN 62561-2). W zależności od wybranego materiału należy nie tylko zachować przekrój minimalny, ale również uwzględnić właściwości mechaniczne oraz elektryczne.
Instalacje uziemiające typu B

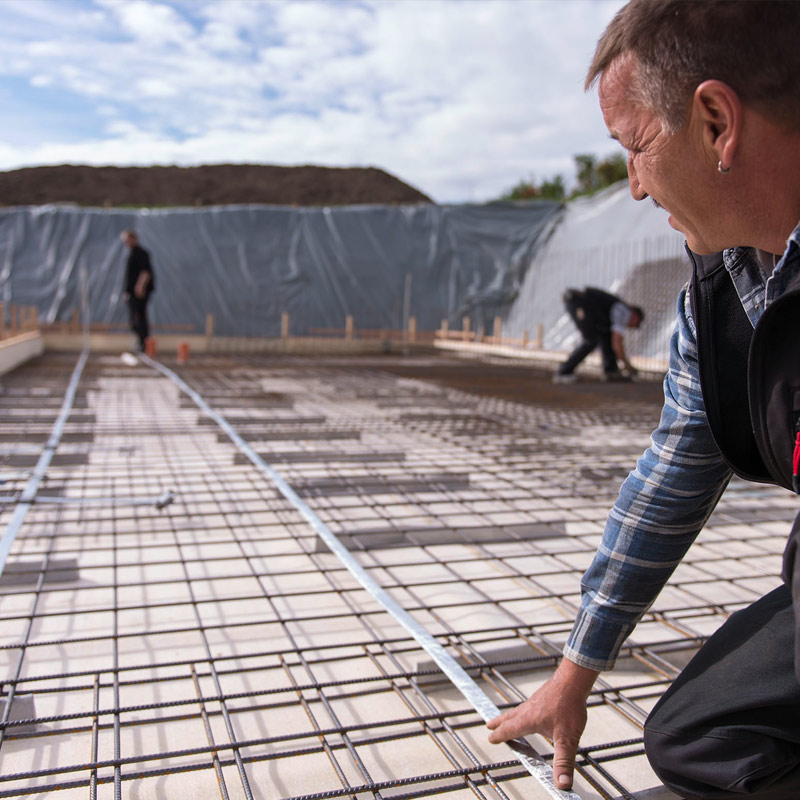

Fundamenty płytowe i ławy fundamentowe są przykładami instalacji uziemiających typu B. Zgodnie z VDE 0185-305-3 załącznik 5 mają one zredukowane działanie uziemiające i należy je rozszerzyć za pomocą dodatkowych metod uziemienia, takich jak uziemienie oczkowe (20 x 20 m) lub uziomy prętowe.
OBO oferuje do obu przypadków pasujące uziomy prętowe o Ø20 mm lub Ø25 mm, druty o średnicy Ø10 mm oraz taśmy o różnych wymiarach, przykładowo 30 x 3,5 mm lub 40 x 4 mm.

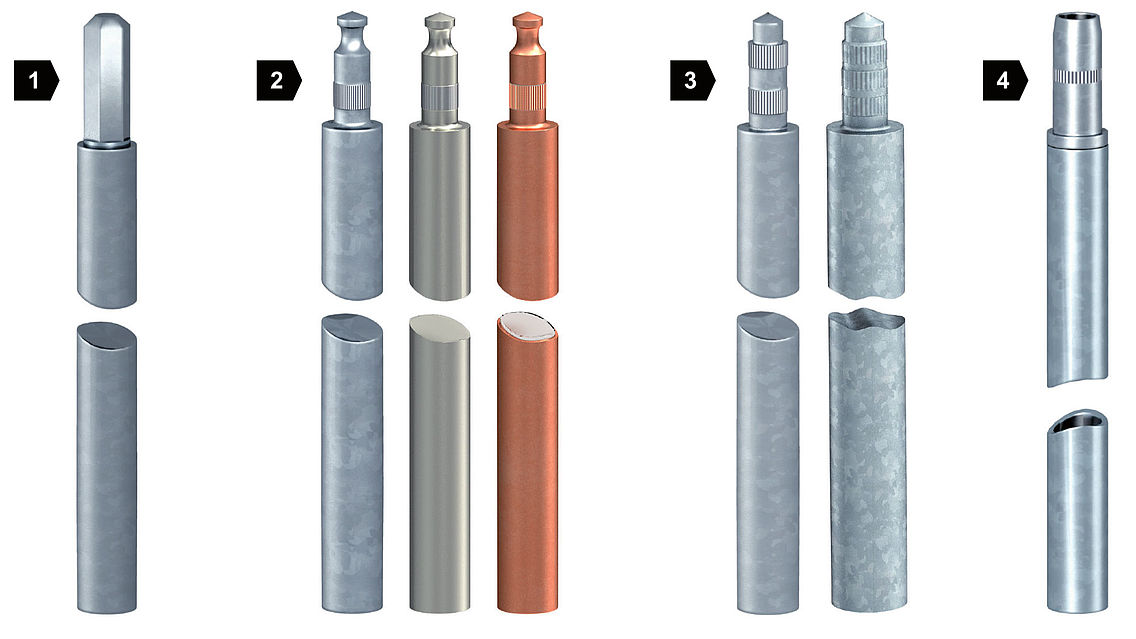

| 1 | Typ OMEX |
| 2 | Typ BP |
| 3 | Typ standardowy |
| 4 | Typ LightEarth |
W fundamentach ze stalą zbrojeniową ocynkowane lub pokryte miedzią uziomy w gruncie są niedozwolone. W gruncie należy stosować jako materiał stal wysokostopową o zawartości molibdenu co najmniej 2%, jak w przypadku materiałów nr 1.4401, 1.4404 i nr 1.4571. Jest to materiał w znacznym stopniu neutralny wobec innych, szlachetnych lub nie, dzięki czemu zapewnia wysoką dostępność instalacji.
Uziemienie funkcyjne do podkonstrukcji metalowych
Aby zagwarantować uziemienie funkcyjne metalowych podkonstrukcji lub podstaw modułów, norma VDE 0185-305-3, załącznik 5 uwzględnia następujące sytuacje:
| Warunek | Przekrój minimalny, miedziane uziemienie funkcyjne |
|---|---|
| Instalacja fotowoltaiczna bez systemu ochrony odgromowej lub instalacja fotowoltaiczna z systemem ochrony odgromowej i zachowany jest odstęp izolacyjny | 6 mm2 |
| Instalacja fotowoltaiczna z systemem ochrony odgromowej i odstęp izolacyjny nie jest zachowany | 16 mm2 |
