Ochrona przeciwprzepięciowa w instalacjach fotowoltaicznych
Ochrona przeciwprzepięciowa systemów fotowoltaicznych musi być zastosowana z dwóch stron. Zarówno po stronie napięcia stałego (DC), jak i napięcia przemiennego (AC) z różnych przyczyn mogą przeniknąć do systemu przepięcia. Skutkiem może być np. uszkodzenie falownika. Ochrona przeciwprzepięciowa OBO niezawodnie i kompleksowo zabezpiecza instalacje ze wszystkich stron. Również istniejące linie przesyłu danych mogą być bezpiecznie podłączone do systemu wyrównania potencjałów dzięki odpowiednim ogranicznikom przepięć.
Ochrona przeciwprzepięciowa w instalacjach bez zewnętrznego systemu ochrony odgromowej
W instalacjach bez zewnętrznego systemu ochrony odgromowej ochrona przeciwprzepięciowa po stronie DC nie jest wymagana normami. Mimo to stanowczo zaleca się jej stosowanie, aby instalacja fotowoltaiczna była zabezpieczona przed występującymi przepięciami, np. spowodowanymi przełączeniami w sieci. Jednocześnie zapewnia się w ten sposób dostępność instalacji.
Dla jak najlepszej ochrony falownika przed niebezpiecznymi przepięciami należy zastosować urządzenia ochrony przeciwprzepięciowej zarówno po stronie napięcia stałego, jak i przemiennego, bezpośrednio na wejściach i wyjściach.
Przy wyborze urządzenia ochrony przeciwprzepięciowej dla strony napięcia stałego instalacji fotowoltaicznej maksymalne napięcie jałowe instalacji fotowoltaicznej w żadnym wypadku nie może przekraczać maksymalnego ciągłego napięcia urządzenia ochrony przeciwprzepięciowej. Liczba wymaganych urządzeń ochronnych wynika z liczby Trackerów MPP w danym systemie fotowoltaicznym.
Jeśli falownik jest połączony z urządzeniami informatycznymi lub komunikacyjnymi, również te przewody łączące należy za pomocą odpowiednich zabezpieczeń przeciwprzepięciowych włączyć w wyrównanie potencjałów.
Systemy ochrony przeciwprzepięciowej dla instalacji fotowoltaicznych
Szeroki wybór do wielu aplikacji:
- Ograniczniki przepięciowe AC
- Ochrona przeciwprzepięciowa linii zasilających oraz teletechnicznych
- Kompletne rozwiązania systemowe w gotowych obudowach
- Ograniczniki przepięć typ 1+2 oraz typ 2 dla fotowoltaicznych systemów DC
- Istotne dyrektywy
W celu zgodnej z normami ochrony przeciwprzepięciowej instalacji fotowoltaicznych należy uwzględnić następujące dyrektywy:
- Aby zapobiegać szkodom spowodowanym przepięciami, dla dachowych instalacji fotowoltaicznych zaleca się użycie systemów ochrony odgromowej zgodnych z VDE 0185- 305-3 (IEC/EN 62305-3).
- Analiza ryzyka zgodnie z VDE 0185-305-2 pomaga określić konieczność użycia systemu ochrony odgromowej oraz wymagany poziom ochrony odgromowej. Obowiązuje to tylko dla przypadków, gdy nie są wymagane inne systemy ochrony odgromowej zgodnie z innymi obowiązującymi dyrektywami, np. lokalnymi.
Do złożonych instalacji fotowoltaicznych montowanych na gruncie, przykładowo w elektrowniach fotowoltaicznych lub parkach solarnych, które wymagają wyższej dostępności, zasadniczo należy sprawdzić konieczność lub potrzebę dodatkowych środków na podstawie normy VDE 0185-305-2. - Tylko chronione instalacje mogą wytrzymywać obciążenia, na jakie są narażone, i stale produkować energię. Ubezpieczyciele w nowej wersji dyrektywy VdS 2010 (luty 2021) nadal zalecają użycie w instalacjach fotowoltaicznych montowanych na gruncie ochrony przeciwprzepięciowej.
- Dla tworzenia systemów zasilania fotowoltaiki obowiązują normy z serii VDE 0100, zwłaszcza DIN VDE 0100-712.
- Jeśli instalacja fotowoltaiczna jest budowana od zera i podłączana do instalacji elektrycznej, po stronie AC należy zgodnie z DIN VDE 0100-443 i DIN VDE 0100-712 (IEC 60364-4-44 i 60364-7-712) zastosować ochronę przeciwprzepięciową (typ 2 / class II).
- Dodatkowy odnośnik w DIN VDE 0100-712 wskazujący na VDE 0185-305-3, suplement 5, wymaga zastosowania ochrony przeciwprzepięciowej nie tylko po stronie AC, ale również DC, aby zapewnić bezpieczeństwo falownika w instalacjach z zewnętrznym systemem ochrony odgromowej.
- Urządzenia ochrony przeciwprzepięciowej: wybór i wymagana liczba
Przy ich wyborze należy uwzględnić zwłaszcza następujące punkty:
- Najwyższe ciągłe napięcie urządzenia ochrony przeciwprzepięciowej po stronie napięcia stałego instalacji fotowoltaicznej w żadnym wypadku nie może przekraczać maksymalnego napięcia jałowego instalacji fotowoltaicznej.
- Liczba wymaganych urządzeń ochronnych wynika z liczby Trackerów MPP w danym systemie fotowoltaicznym.
- Jeśli falownik jest połączony z urządzeniami informatycznymi lub komunikacyjnymi, również te przewody łączące należy za pomocą odpowiednich zabezpieczeń przeciwprzepięciowych włączyć w wyrównanie potencjałów.
Instalacja falownika w instalacjach fotowoltaicznych na budynkach następuje, zależnie od lokalnych warunków, bezpośrednio na dachu, na poddaszu lub często również w piwnicy. W przypadku instalacji w piwnicy może być wskazane zastosowanie ochrony przeciwprzepięciowej nie tylko na falowniku, ale również przy wejściach przewodów do budynków, aby uniknąć sprzężeń indukcyjnych z zewnątrz.
- Rozwiązania OBO dla bezpieczeństwa instalacji fotowoltaicznych

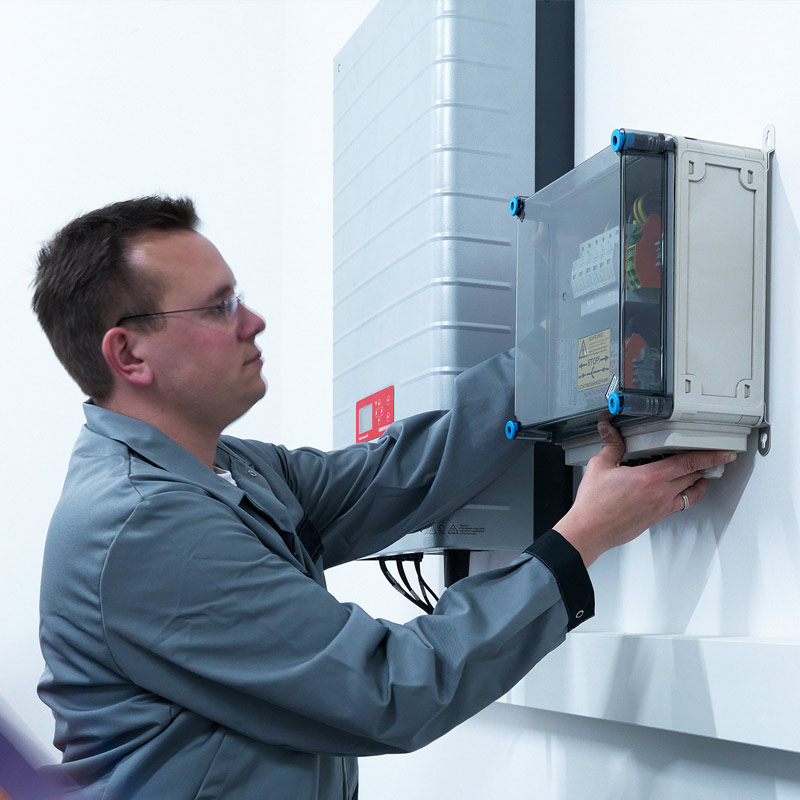

Ochrona przeciwprzepięciowa instalacji fotowoltaicznych zawsze obejmuje dwie strony: Zarówno po stronie napięcia stałego, jak i napięcia przemiennego z różnych przyczyn przepięcia mogą przeniknąć do systemu i np. uszkodzić falownik. OBO zapewnia ochronę przeciwprzepięciową każdego rodzaju instalacji. Dla ochrony wejścia falownika po stronie DC OBO oferuje portfolio skrzynek przyłączeniowych generatora wyposażonych w ochronę odgromową i przeciwprzepięciową.
