Seria wtykowych ograniczników przepięc PDP (-OS) do niezawodnej ochrony AKPiA
Łączona ochrona przed piorunami i przepięciami do urządzeń z zakresu IT oraz automatyki
Urządzenia pomiarowe, sterujące i regulacyjne są najistotniejszym elementem nowoczesnych firm przemysłowych.
W epoce przemysłu 4.0 urządzenia te umożliwiają automatyczne sterowanie i monitorowanie instalacji, sensorów i aktorów. Aby zapewnić sprawność instalacji i zapobiegać stratom finansowym wskutek przestojów produkcyjnych,ograniczniki przepięć OBO chronią elektronikę przed uszkodzeniami powodowanymi przez uderzenia piorunów i przepięcia.
Dzięki uniwersalnym urządzeniom z dziedziny ochrony linii przesyłu danych z serii PDP, portfolio OBO w ochronie AKPiA zostało uzupełnione o serię produktów z wymiennymi wkładkami. Urządzenia PDP-OS dodatkowo umożliwiają optyczną sygnalizację oraz sygnalizację zdalną.
- Wymienne wkładki
- Sprawdzone zgodnie z DIN EN 61643-21 (D1/C2)
- Zakres częstotliwości do 100 MHz
- Dostępne warianty do systemów zabezpieczających z uziemieniem bezpośrednim i pośrednim
- Maksymalny prąd upływu Iłącznie 20 kA
- Prąd udarowy Iimp 2,5 kA
- Znamionowy prąd wyładowczy żyła-żyła i żyła-uziemienie ln 10 kA
- Uziemienie możliwe za pomocą szyny kołpakowej lub przewodu przyłączeniowego

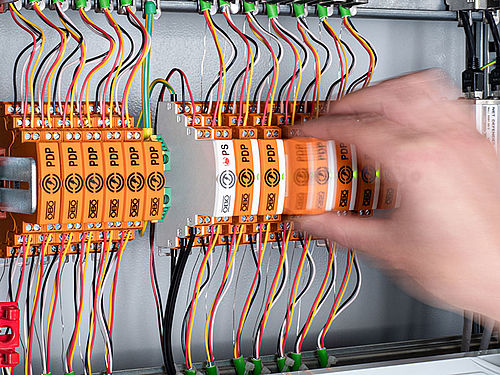

Wymienne wkładki
Wtykowa ochrona linii przesyłu danych PDP gwarantuje ciągłosc pracy instalacji, ponieważ wkładki można łatwo i bez przerw w sygnale wymienić podczas konserwacji.
Dzięki temu nie ma koniecznosci ponownego podłączania przewodów. Ponadto zintegrowane kodowanie ograniczników wg napięcia zapobiega błędnemu przyporządkowaniu wkładek i podstaw ograniczników.

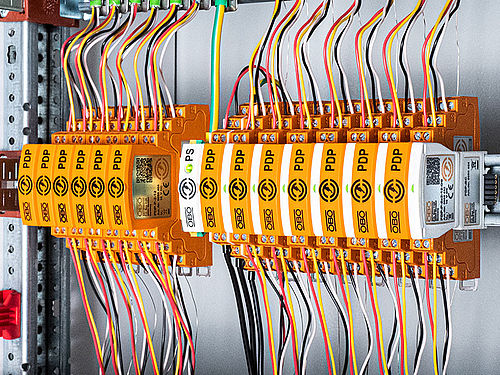

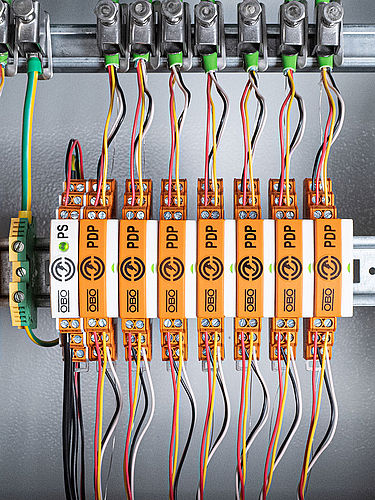

PDP-OS z sygnalizacją optyczną
Urządzenia PDP-OS w połączeniu z zasilaczem PS posiadają dodatkowo wskaźnik działania LED do sygnalizacji optycznej.
Dzięki temu na pierwszy rzut oka widać, czy podłączony system jest jeszcze objęty ochroną. Za pomocą zasilacza możliwa jest równiez sygnalizacja zdalna.
Do każdego zasilacza można podłączyć blok 25 monitorowanych urządzeń przeciwprzepięciowych.
Dzięki temu możliwe jest bezproblemowe połączenie wszystkich wariantów PDP-OS w pojedynczym bloku.
Za pomocą zasilacza odbywa się sygnalizacja zdalna całego bloku.
Nowa generacja systemów ochrony linii przesyłu danych: szerokie zastosowanie
Wszystkie urządzenia z serii PDP (-OS) można wszechstronnie wykorzystywać w zakresie częstotliwości do 100 MHz. Wtykowa ochrona linii przesyłu danych zgodna z DIN EN 61643-21 (D1 / C2) oferuje niezawodną ochronę AKPiA.
PDP jest dostępna w czterech wariantach 5,12, 24 oraz 48 V do 2 lub 2x2 żył sygnałowych na przewód.
Ponieważ przewody do transmisji danych z uwagi na wrażliwy poziom sygnału są szczególnie podatne na zakłócenia, stosuje się ekranowanie przewodów, aby zminimalizować zakłócenia. W celu skutecznej ochrony instalacji ważne jest, aby ekranowanie przewdów było z obu stron podłączone do wyrównania potencjałów. Podłączenie może być bezpośrednie lub pośrednie. Dlatego urządzenia z serii PDP są dostępne zarówno w wersji do systemów zabezpieczających z uziemieniem bezpośrednim oraz pośrednim.
