Nowa generacja przewodów odgromowych isCon®
Ochrona odgromowa i odstęp izolacyjny
Podczas planowania i montowania instalacji odgromowej szczególnie ważne jest, aby zapobiec groźnym przeskokom między przewodzącymi częściami (instalacjami elektrycznymi, przewodami rurowymi itp.). Poziom dachu budynków jest często wykorzystywany jako powierzchnia montażowa instalacji klimatyzacyjnych, wentylacyjnych, nadawczych lub pozyskujących energię. Takie warunki konstrukcyjne nieraz kłócą się jednak z wymaganymi odstępami pomiędzy zwodami instalacji odgromowej a instalacjami elektrycznymi. Aby możliwe było zachowanie wymaganych odstępów izolacyjnych, OBO oferuje izolowany system ochrony odgromowej isCon®.
Sprawdzone przewody isCon®

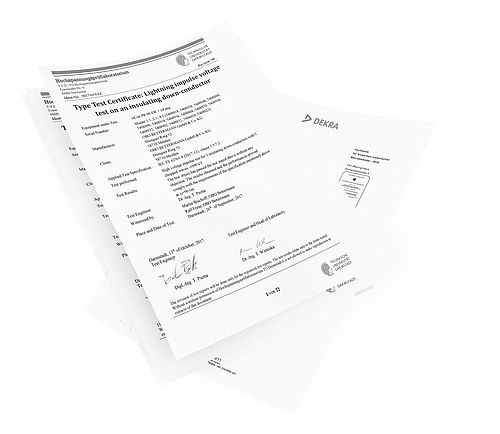

Odporne na wysokie napięcia, przewody isCon® to nowoczesne rozwiązanie dla projektantów i instalatorów systemów odgromowych do zachowania bezpiecznych odstępów izolacyjnych. Dzięki normatywnemu przekrojowi przewód spełnia wymagania określone w VDE 0185-561-2 (IEC/ EN 62561-2). Liczne testy z użyciem prądu piorunowych wg VDE 0185-561-1 (IEC/ EN 62561-1) oraz wg IEC TS 62561-8 do 200 kA (10/350) potwierdzają możliwość stosowania we wszystkich klasach ochrony odgromowej.
Jako innowacyjny, międzynarodowy i kompleksowy dostawca systemów ochrony odgromowej i przeciwprzepięciowej, firma OBO opracowała nową generację przewodów isCon®, aby wyjść naprzeciw potrzebom klientów oraz uwzględnić najróżniejsze rodzaje budynków. Rezultat: do każdego projektu instalacji odgromowej zawsze znaleźć można odpowiedni przewód isCon®.
Przewód isCon® jest odporny na rozprzestrzenianie się płomienia wg DIN EN 60332-1-2, odporny na warunki atmosferyczne i bezhalogenowy. Nadaje się do prowadzenia na zewnątrz i może być instalowany na dachach, na oraz w ścianach, w betonie, w elewacjach lub wewnatrz budynków.
Nowa, szeroka gama przewodów isCon®
Już za pierwszym połączeniem potencjałowym na przewodzie isCon® – w zależności od wykonania – zastępuje on odstęp izolacyjny 0,45 – 0,9 m w powietrzu lub dwukrotnie większy w przypadku materiałów stałych. Oznacza to, że możliwa jest instalacja bezpośrednio przy elementach metalowych i elektrycznych.
W przypadku bezpośredniego uderzenia pioruna powstała energia zostaje odprowadzona przewodem isCon® do systemu uziemienia budynku. Nie pojawia się efekt przeskoku ładunków pomiędzy przewodem a zabezpieczonymi elementami. W zależności od typu, przewody isCon® posiadają zdolność odprowadzania na poziomie prądu udarowego 150–200 kA (10/350 μs) i mają szeroki zakres zastosowania.

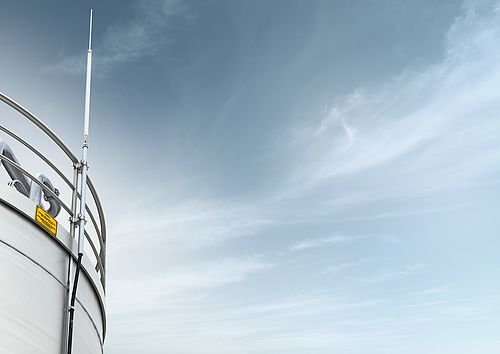

Zapobiegający wyładowaniom ślizgowym przewód isCon® Professional+ jest zaprojektowany i certyfikowany specjalnie do zastosowań w strefach EX. Dodatkowa osłona zewnętrzna koloru szarego gwarantuje ochronę przed groźnymi napięciami dotykowymi wg VDE 0185-305-3 (IEC/ EN 62305-3).
Jasnoszary przewód isCon® (isCon® ProPl 75 LGR) jest przeznaczony między innymi do prowadzenia w gruncie. W przypadku prowadzenia poza gruntem możliwe jest zastosowanie kolorowej powłoki, np. z farby elewacji. Przewód ten spełnia ponadto wymagania dotyczące ochrony przed napięciem dotykowym i krokowym wg VDE 0185-305-3, rozdz. 8.1. (IEC/ EN 62305-3) Na przykład w okolicy wejść do budynków może on zastępować normalny przewód odgromowy na długości ostatnich 3 metrów, aby chronić przechodzących przed niebezpiecznym napięciem dotykowym.

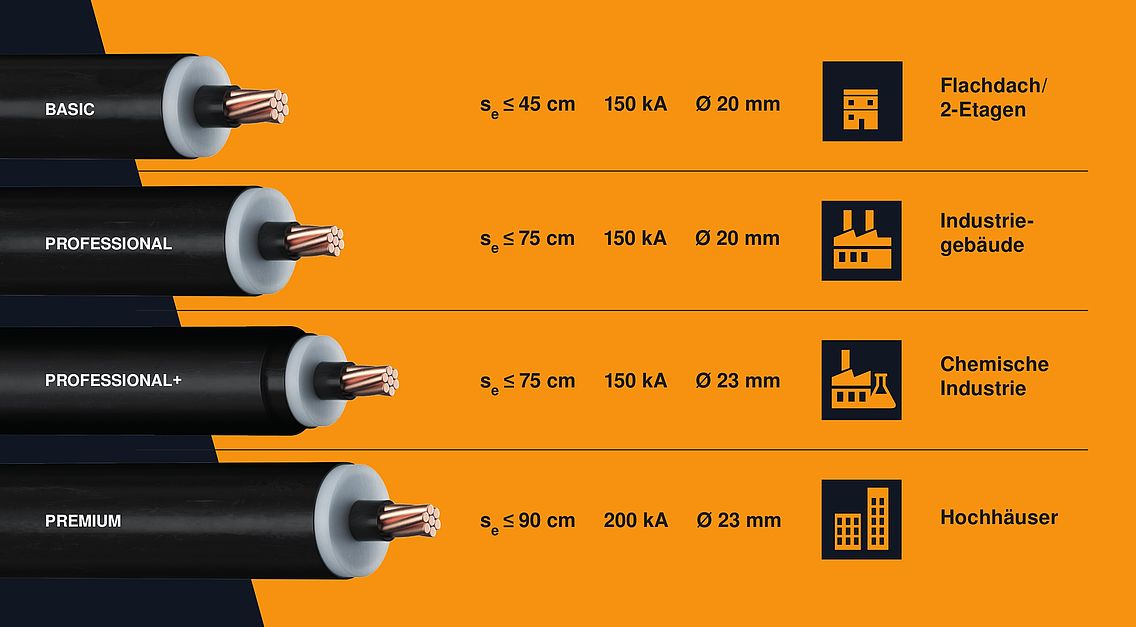

Przewód isCon® jest sprzedawany na metry w pięciu wariantach:
isCon® BA 45 SW, czarny, nr art. 5408 014 (BASIC)
isCon® Pro 75 SW, czarny, nr art. 5408 008 (PROFESSIONAL)
isCon® ProPl 75 SW, czarny, nr art. 5408 002, 5408 004, 5408 006 (PROFESSIONAL+)
isCon® ProPl 75 LGR, jasnoszary, nr art. 5407 995, 5407 997 (PROFESSIONAL+)
isCon® PR 90 SW, czarny, nr art. 5408 018 (PREMIUM)
Więcej materiałów informacyjnych oraz szczegółową instrukcję montażu znaleźć można online w dziale Serwis – Downloads.
