MCF Compact i nowe serie ograniczników przepięć
Silna drużyna do walki z przepięciami
Ochrona przeciwprzepięciowa to obowiązek: urządzenia ochronne w instalacjach elektrycznych stają się coraz ważniejsze ze względu na rosnące straty spowodowane przepięciami. Uszkodzenia spowodowane przepięciami występują nie tylko w wyniku bezpośrednich uderzeń piorunów, które mogą powodować bardzo duże zniszczenia. Poważne uszkodzenia urządzeń i systemów elektronicznych są częściej spowodowane przez przepięcia powstałe w wyniku pobliskich wyładowań atmosferycznych, tj. wyładowań w promieniu dwóch kilometrów. Aby chronić ludzi i mienie przed skutkami przepięć, zgodnie z VDE 0100-443 (PN-HD 60364-4-443) od 2016 roku we wszystkich nowych lub rozbudowywanych budynkach oraz we wszystkich nowych instalacjach elektrycznych muszą być montowane urządzenia ochrony przeciwprzepięciowej.
W ramach nowej „drużyny” do walki z przepięciami firma OBO Bettermann opracowała 3 nowe rodziny ograniczników przepięć, które skutecznie chronią budynki i instalacje o różnych wymaganiach wg VDE 0100-443 (PN-HD 60364-4-443) i E VDE NAR 4100. Urządzenia ochrony przeciwprzepięciowej MCF Compact i V50 typu 1 + 2 oraz V20 od typu 2 niezawodnie zapobiegają przepięciom powstającym na skutek wyładowań atmosferycznych i procesów łączeniowych, które mogą trwale uszkodzić urządzenia elektroniczne. Najnowocześniejsze warystory i iskierniki zapewniają dużą zdolność odprowadzania przepięc. Dzięki modułowej konstrukcji ograniczniki przepięć V50 i V20 wystepują w wariantach 1–4-biegunowych. Za sprawą nowej generacji ograniczników przepięć można uniknąć poniesienia znaczących kosztów na skutek utraty danych lub przestoju w produkcji. Jakość nowych urządzeń jest potwierdzona certyfikatem przez zewnętrzny instytut badawczy VDE zgodnie z EN 61643-11 Wszystkie urządzenia objęte są 5-letnią gwarancją.

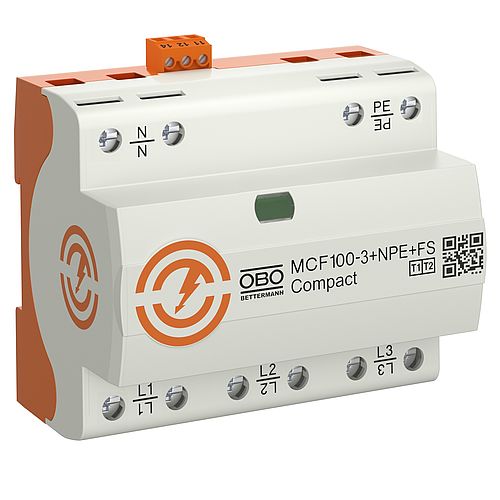

Kompaktowe ograniczniki dla przemysłu – ogranicznik (T1+T2) MCF Compact 75/100
Najsilniejszy członek zespołu – ogranicznik MCF Compact 75 i 100 opracowany do uniwersalnego stosowania w budynkach o klasach ochrony odgromowej I – IV charakteryzuje się ogólną zdolnością odprowadzania do 100 kA (25 kA/bieg.). Urządzenia te znajdują zastosowanie w budynkach z zewnętrzną ochroną odgromową lub zasilaniem liniami napowietrznymi. Poza biurami, nieruchomościami komercyjnymi oraz budynkami mieszkalnymi te urządzenia ochrony przeciwprzepięciowej są szczególnie przeznaczone do użytku w przemyśle. Ograniczniki są dostępne w wersji 3-biegunowej (sieć TNC) i 3+1-biegunowej (sieć TT i TNS). Są one instalowane w punkcie zasilania budynku, zapewniają ochronę instalacji do 315 A bez osobnego dobezpieczenia i są zabezpieczone przed zwarciami do natężenia sieciowego prądu następczego wynoszącego 50 kA. Przy szerokości zaledwie 105mm zamjmują 25 % mniej miejsca w porównaniu z urządzeniami konkurencyjnymi, dzięki czemu oszczędzają miejsce i łatwiej mieszczą się w szafach rozdzielczych.

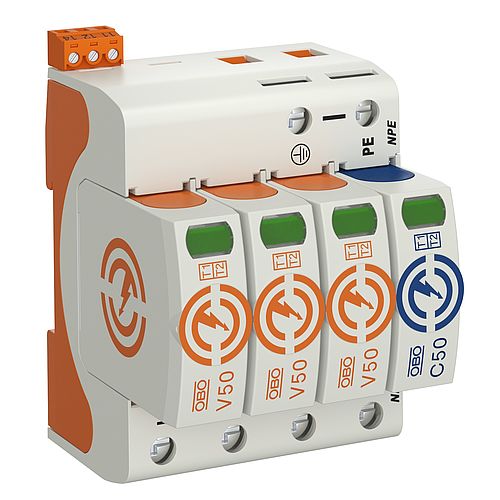

Dedykowany do budynków handlowych, usługowych i mieszkalnych – V50 – ogranicznik przepięć typu 1 + 2
Urządzenia ochrony przepięciowej z serii V50 do wyrównania potencjałów ochrony odgromowej wg VDE 0185-305 (IEC 62305) są zaprojektowane z myślą o klasach ochrony odgromowej III – V. Ich zdolność odprowadzania prądu piorunowego wynosi 50 kA (12,5 A/bieg.). Biura, nieruchomości komercyjne i budynki mieszkalne z zewnętrznym systemem ochrony odgromowej lub zasilaniem liniami napowietrznymi mogą być chronione ogranicznikami V50 w bezpieczny i zgodny z normami sposób. Także te ograniczniki są instalowane w punkcie zasilania budynku, zapewniając ochronę instalacji do 160 A bez osobnego dobezpieczenia. Urządzenia są oferowane w wersjach od jedno- do czterobiegunowych w wariantach napięciowych 280 V, 150 V, 320 V oraz 385 V.
Niezawodna ochrona – seria V20 – ogranicznik przepięć typu 2
Aby chronić ludzi i mienie przed skutkami przepięć, zgodnie z VDE 0100-443 (PN-HD 60364-4-443) od 2016 roku we wszystkich nowych lub rozbudowywanych budynkach oraz we wszystkich nowych instalacjach elektrycznych muszą być montowane urządzenia ochrony przeciwprzepięciowej. Dzięki ogólnej zdolności odprowadzania wynoszącej 60 kA (20/40 kA/bieg.) ograniczniki przepięc V20 są także odpowiednie do stosowania w instalacjach o zwiększonych wymaganiach w zakresie bezpieczeństwa wg DIN VDE 0100-534 (PN-HD 60364-5-534). Ogranicznik V20 zapewnia ochronę instalacji na poziomie 160 A bez osobnego dobezpieczenia. Także te urządzenia są oferowane w wersjach od jedno- do czterobiegunowych w wariantach napięciowych 280 V i dodatkowo 75 V, 150 V, 320 V, 385 V, 440 oraz 550 V.
Co wyróżnia wszystkich członków drużyny
Poza doskonałymi parametrami technicznymi wszystkie urządzenia ochrony przeciwprzepięciowej charakteryzuje łatwy i nieskomplikowany sposób montażu za pomocą zatrzasków odblokowywanych na szynie kołpakowej. Dzięki uniwersalnej konstrukcji ograniczniki V50 i V20 można zamocować w kierunku obróconym o 180°, tak aby możliwe było podłączenie kabli od góry lub od dołu, w zależności od dostępnego miejsca.
Zdalna sygnalizacja uszkodzenia z bezpotencjałowym zestykiem przełączającym jest dostępna ze wszystkimi urządzeniami. Dodatkowy, optyczny wskaźnik uszkodzenia sygnalizuje użytkownikowi, czy urządzenia jeszcze działają. Ponadto ograniczniki są przetestowane na zgodność przez VDE i UL, spełniając tym samym wymagania najbardziej rygorystycznych norm międzynarodowych.
Kod QR na ogranicznikach pomaga szybko pobierać ze strony internetowej OBO informacje techniczne przy użyciu różnych urządzeń, jak smartfon czy tablet, np. w sytuacji, gdy dołączona do produktu papierowa instrukcja montażu nie znajduje się akurat pod ręką.
