Sprawdzone i dopuszczone systemy układania z podwieszeniem centralnym do podtrzymania funkcji
Podczas pożaru kable i przewody narażone są na ekstremalne obciążenia spowodowane płomieniami i ciepłem.
Pomimo tego muszą one pozostać na miejscu przez określony czas i wytrzymać temperaturę sięgającą 1000 stopni bez zwarcia w przewodach miedzianych.
System nośny stanowi podporę dla kabli i przewodów.
Ma on kluczowe znaczenie w podtrzymaniu funkcji instalacji. Firma OBO Bettermann oferuje szeroką gamę konstrukcji nośnych i możliwości układania, a także stale poszerza ten asortyment.
Kolejnymi dopuszczonymi systemami układania do podtrzymania funkcji są podwieszenia centralne do korytek kablowych RKSM 6 oraz korytka siatkowe typu GRM 55 200. Dostępne są odpowiednie świadectwa badań nadzoru budowlanego.

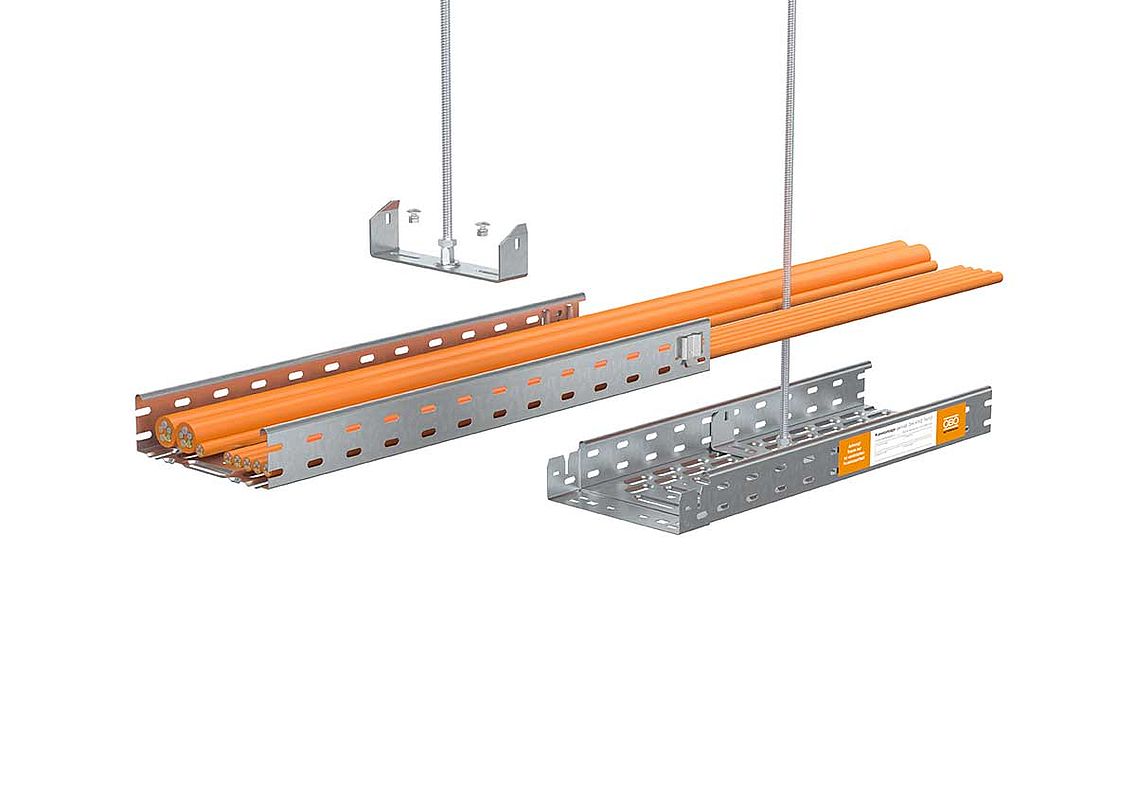

System układania z podwieszeniem centralnym: korytko kablowe RKSM 6…
Koryto kablowe RKS-Magic zostało przebadane jako konstrukcja nośna do kabli wg normy DIN 4102, cz. 12 i posiada dopuszczenie dla klas podtrzymania funkcji od E30 do E90.
Ta konstrukcja nośna stanowi lekki system układania i składa się z centralnego podwieszenia oraz centralnie ułożonego drążka gwintowanego pełniącego rolę elementu zawieszającego. Można zamontować ją łatwo, szybko i przy użyciu niewielu elementów. Korytka kablowe RKS-Magic można łączyć ze sobą za pomocą bezśrubowego systemu wtykowego bez użycia narzędzi, a co za tym idzie – bardzo szybko i wydajnie.
Aby możliwe było zastosowanie w systemach do podtrzymania funkcji, po połączeniu korytek należy wygiąć blaszki zabezpieczające w dnie. Podwójna grubość materiału na obszarze połączenia oraz przetłoczenia w dnie zapewniają wysoką nośność korytka kablowego. Montaż łączników kształtowych na przebiegu trasy jest dozwolony.
Zasady instalacji korytka kablowego RKS-Magic
Pierwszym krokiem montażowym jest zamocowanie podwieszenia centralnego. Po wkręceniu drążka gwintowanego do podwieszenia centralnego trzeba zabezpieczyć go dodatkową nakrętką sześciokątną.
Po wkręceniu podwieszenia centralnego do dna korytka tworzone jest połączenie wzdłużne, polegające na włożeniu do siebie korytek kablowych. Na koniec wystarczy wygiąć blaszki zabezpieczające w dnie. Rezultat: bezśrubowe połączenie stykowe. Dodatkowe łączniki kształtowe można szybko i łatwo zamontować bezśrubowym połączeniem Magic.
Więcej systemów z dziedziny korytek kablowych znaleźć można w naszym katalogu online.

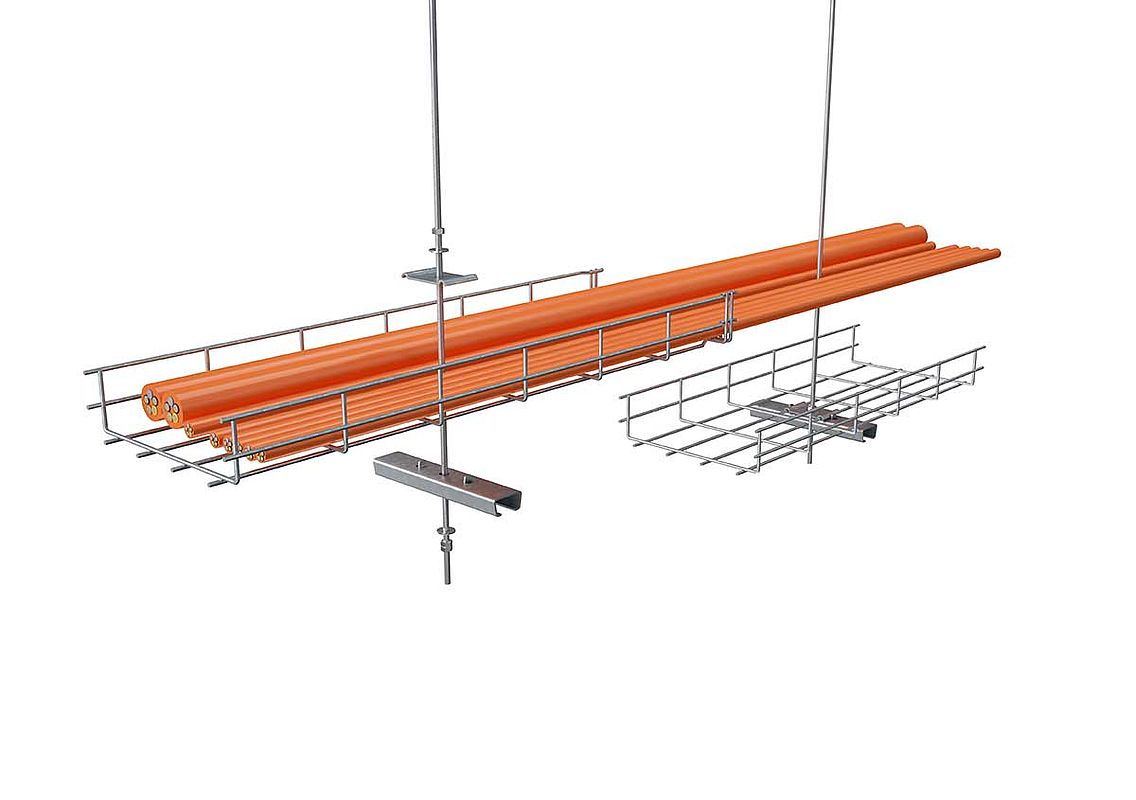

System układania z podwieszeniem centralnym: korytko siatkowe GRM 55 200
Korytko siatkowe GR-Magic zostało przebadane jako konstrukcja nośna do kabli wg normy DIN 4102, cz. 12 i posiada dopuszczenie dla klas podtrzymania funkcji od E30 do E90.
Obok podwieszenia centralnego ten lekki system układania obejmuje centralnie ułożony drążek gwintowany pełniący rolę elementu zawieszającego.
Dzięki bezśrubowemu systemowi wtykowemu korytko siatkowe GR-Magic można zamontować bez użycia narzędzi, a co za tym idzie – bardzo szybko i wydajnie.
Zasady instalacji korytka siatkowego 55 200:
Mocowanie podwieszenia centralnego odbywa się jednocześnie z montażem drążka gwintowanego. W tym celu szyna ustalająca ustawiana jest pod korytkiem siatkowym, a zacisk umieszczany jest bezpośrednio nad nią w korytku.
Następnie wykonywane jest właściwe mocowanie poprzez osadzenie i przykręcenie drążka gwintowanego obiema częściami.
Pojedyncze odcinki wystarczy włożyć w siebie nawzajem bez dodatkowych śrubunków i łączników, aby utworzyć mechanicznie bezpieczne połączenie stykowe.
Dodatkowe kształtki można także zamocować szybko i łatwo połączeniem stykowym.
