Złączka uziemiająca typ 950 78 | 3 | 40,5 | 43,5

Złączka uziemiająca typ 950

Nr kat. 5050138 | EAN 4012195386414

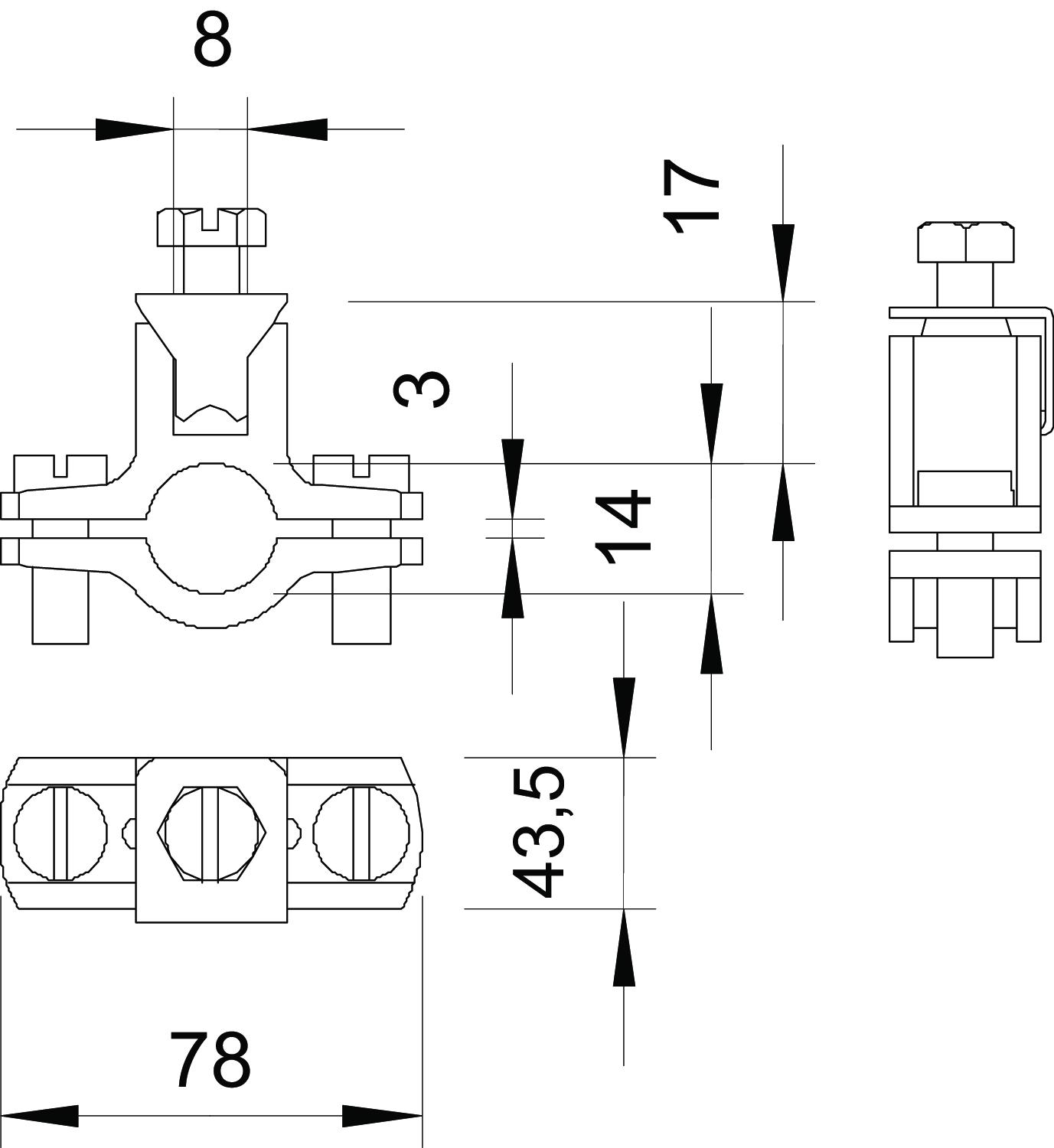

Nr kat. / Typ

Wymiar A

Wymiar X

Zakres mocowania D min.

Zakres mocowania D maks.

Opis produktu

Opis produktu

• Do rur Ø 1/4 - 2 cale

• Możliwości przyłączenia: przewody do 35 mm² lub przewody okrągłe do Ø 6 mm

• Z zabezpieczoną przed zagubieniem listwą zaciskową, 2 śruby cylindryczne M6 x 16 i 1 śruba z łbem sześciokątnym M6 x 16 ze stali, galwanicznie ocynkowane, górna i dolna część obejmy i z cynkowego odlewu ciśnieniowego

Dane techniczne

Dane techniczne

Ilość przewodów	1
Materiał	Cynkowy odlew ciśnieniowy
Powierzchnia	cynkowane galwanicznie
Przekrój podłączanego kabla maks.	35 mm²
Wymiar	1 1/4"
Wymiar A	78 mm

Wymiar D	43,5 mm
Wymiar X	3 mm
Zakres mocowania D	1 1/4
Zakres mocowania D maks.	43,5 mm
Zakres mocowania D min.	40,5 mm

Wszystkie typy

Wszystkie typy

Typ	Wymiar A	Wymiar X	Zakres mocowania D min.	Zakres mocowania D maks.	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
950 Z 1/4	45 mm	2 mm	12 mm	14 mm	5050030	Sztuka	10 Sztuka
950 Z 3/8	50 mm	2 mm	15,5 mm	17,5 mm	5050057	Sztuka	10 Sztuka
950 Z 1/2	54 mm	2,5 mm	20 mm	22,5 mm	5050073	Sztuka	10 Sztuka
950 Z 3/4	61 mm	3 mm	25 mm	28 mm	5050081	Sztuka	10 Sztuka
950 Z 1	66 mm	3 mm	31,5 mm	34,5 mm	5050111	Sztuka	10 Sztuka
950 Z 1 1/4	78 mm	3 mm	40,5 mm	43,5 mm	5050138	Sztuka	10 Sztuka
950 Z 2	96 mm	3 mm	58,5 mm	61,5 mm	5050197	Sztuka	10 Sztuka
