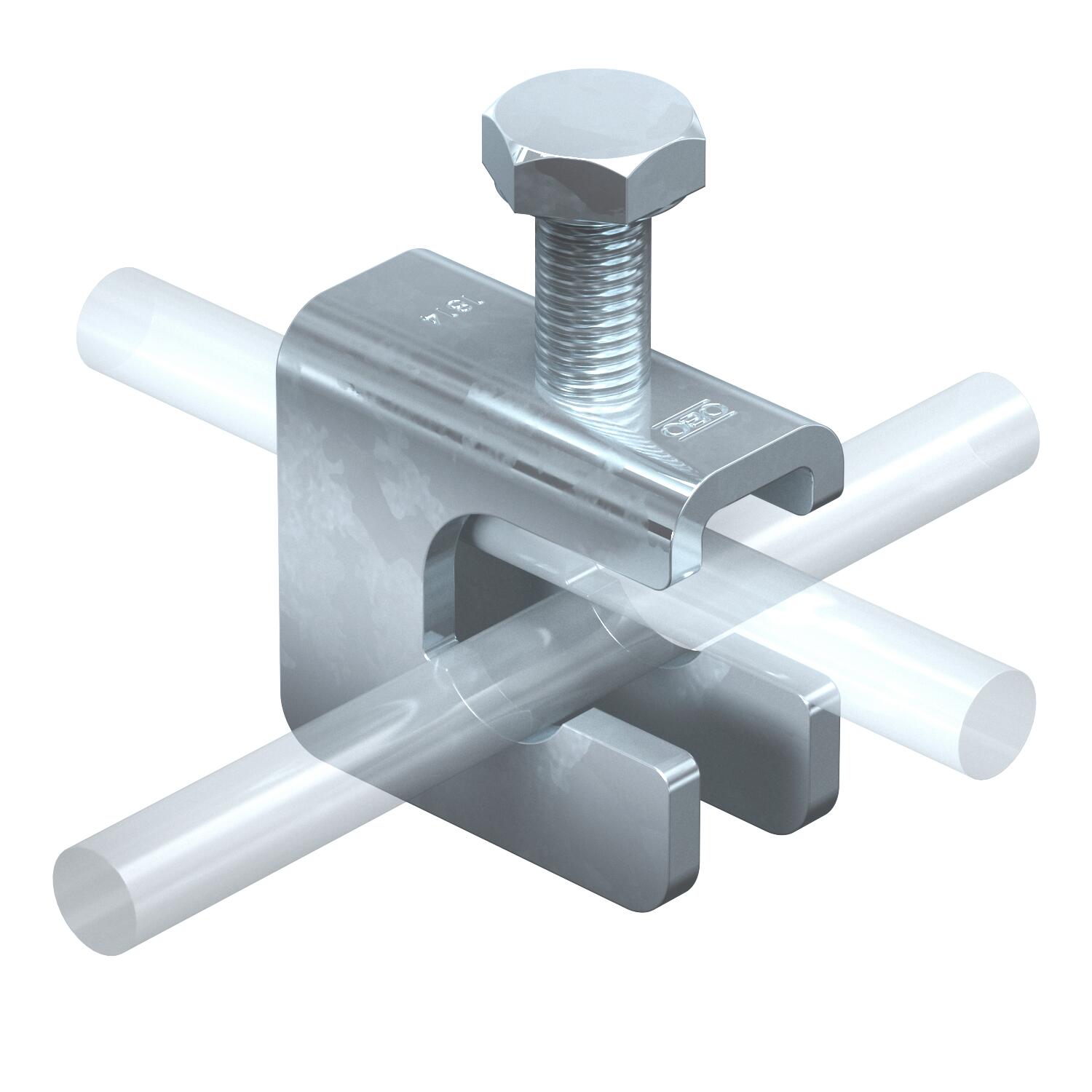

Złącze uziemiające VARIO do stali zbrojeniowej
Nr kat. 5014471 | EAN 4012196656134
- Opis produktu
-
Opis produktu• do stali zbrojeniowej o średnicy 6-14 mm oraz przewodów okrągłych i płaskowników
• Szybka instalacja przez otwartą szczelinę i tylko jedną śrubę M10
-
- Dane techniczne
-
Dane techniczne

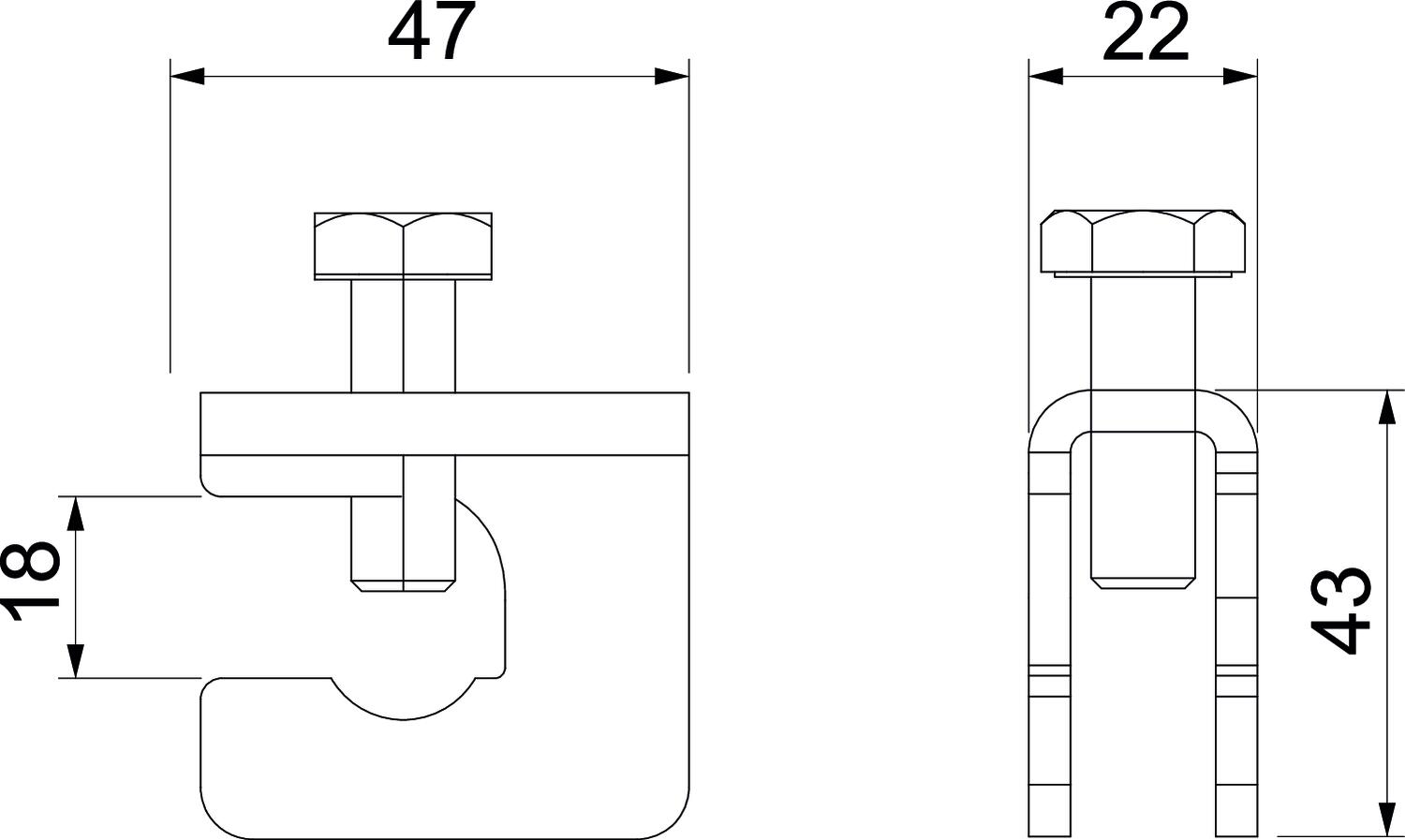

Dedykowane do połączenia inne Dopasowanie FL30x3-4mm /Rd 8-10 x Rd 6-14 mm Materiał Stal Obciążalność prądem piorunowym N/50 kA Powierzchnia cynkowana metodą zanurzeniową Rodzaj śruby mocującej Śruba z łbem sześciokątnym Rodzaj złącza Uniwersalny zacisk łączący Średnica połączenia uziemiającego inne Średnica przewodu okrągłego, przewód 1 maks. 10 mm Średnica przewodu okrągłego, przewód 1 min. 8 mm Średnica przewodu okrągłego, przewód 2 maks. 14 mm Średnica przewodu okrągłego, przewód 2 min. 8 mm Średnica przewodu płaskiego, przewód 1 maks. 30 mm Średnica przewodu płaskiego, przewód 1 min. 20 mm Wymiar 47x22x55 - Wszystkie typy
- Do pobrania
-
Karta danych technicznych 1814 FT D14 / 5014471 , 0.19MB , pdfDeklaracja zgodności UE 1814 FT D14 / 5014471 , 0.06MB , pdfCertyfikat (pozwolenie na używanie znaku) Świadectwo badania BET zacisk połączeniowy do dużych stali zbrojeniowych 1814 ST D37 , 0.08MB , pdfCertyfikat (pozwolenie na używanie znaku) Świadectwo badania BET zacisk połączeniowy do dużych stali zbrojeniowych 1814 FT D37 , 0.08MB , pdfInstrukcja montażu Vario earth connection terminal 1814 FT D14 , 0.34MB , pdf
