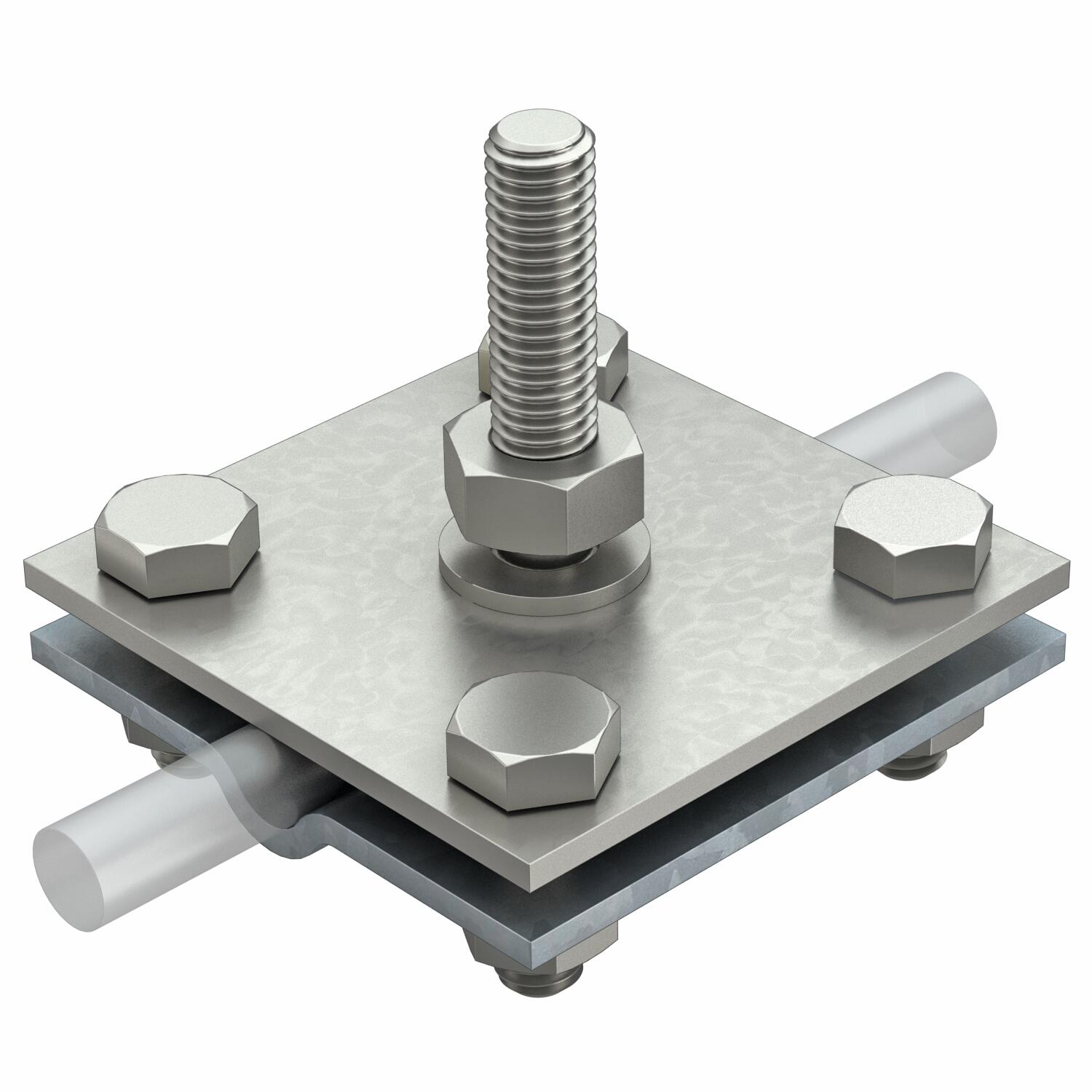

Złącze krzyżowe do przewodów okrągłych i płaskowników ze śrubą gwintowaną M10x45
Nr kat. 5312657 | EAN 4012196454563
- Opis produktu
-
Opis produktu
• odpowiada wymaganiom VDE 0185-305-3 (IEC/EN 62305-3)
• Dopasowanie: Rd 8-10 x FL 30
• Montowany za pomocą 4 śrub sześciokątnych M8 x 25 i 4 nakrętek sześciokątnych M8
-
- Dane techniczne
-
Dane techniczne
Dedykowane do połączenia Przewód okrągły Rd 8-10 / Przewód płaski Fl 30 Dopasowanie Rd 8-10/FL30 mm Materiał stal nierdzewna 1.4301 Obciążalność prądem piorunowym H/100 kA Powierzchnia Cynkowana ogniowo-zanurzeniowo / stal nierdzewna 1.4301 Prąd zwarciowy (50HZ)(1s;≤300°C) 4,2 Płyta pośrednia brak Rodzaj śruby mocującej Śruba z łbem sześciokątnym Rodzaj złącza Złącze krzyżowe Wymiar 8-10mm Wymiary

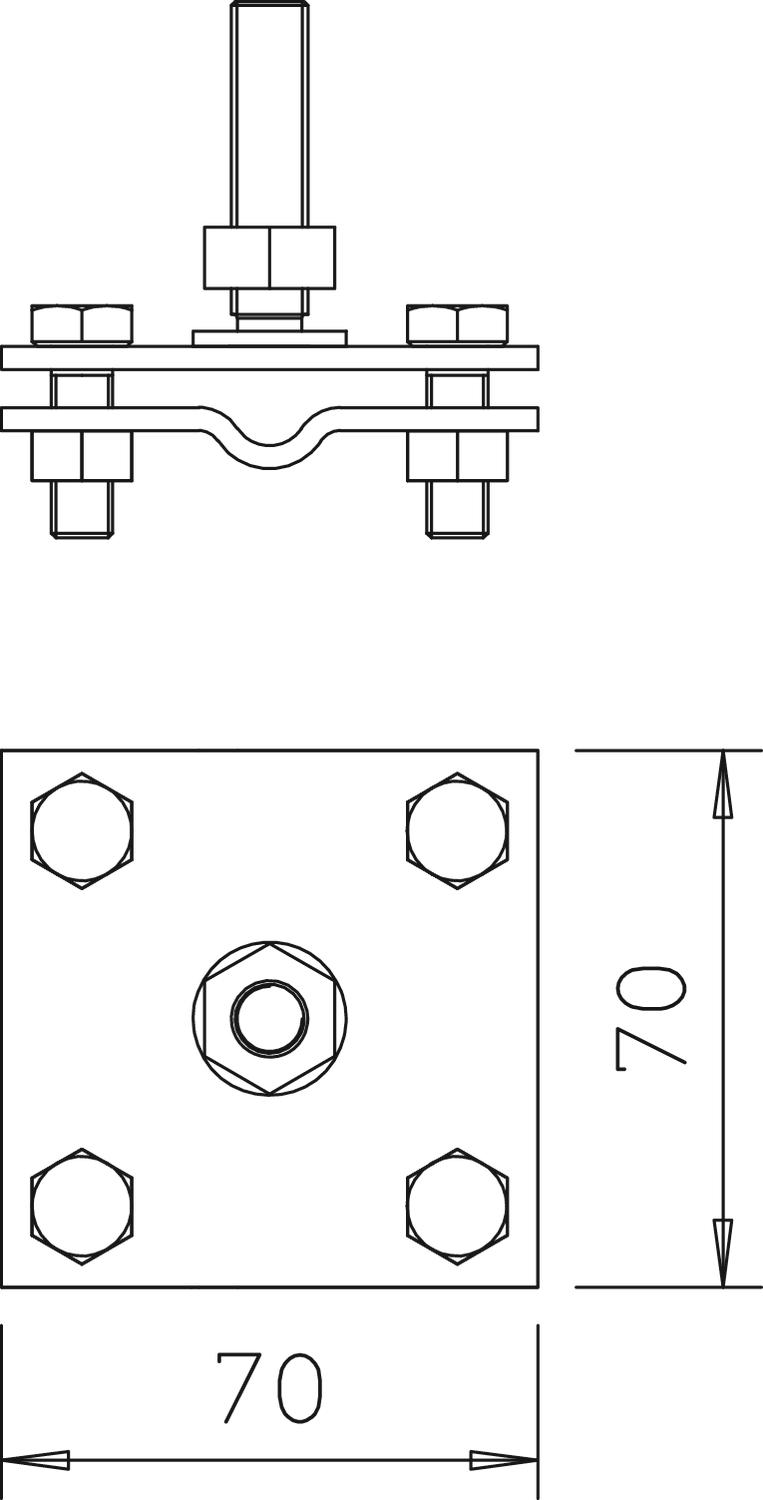

Długość 70 mm Szerokość 70 mm Wymiar A 70 mm Wymiar B 70 mm Wysokość 55 mm - Wszystkie typy
- Do pobrania
-
Karta danych technicznych 252 GB 10x45 / 5312657 , 0.21MB , pdfInstrukcja montażu Instrukcja montażu i instalacji łącznik krzyżowy , 2.00MB , pdf
