Zacisk połączeniowy G
Nr kat. 6016596 | EAN 4012196520510
- Opis produktu
-

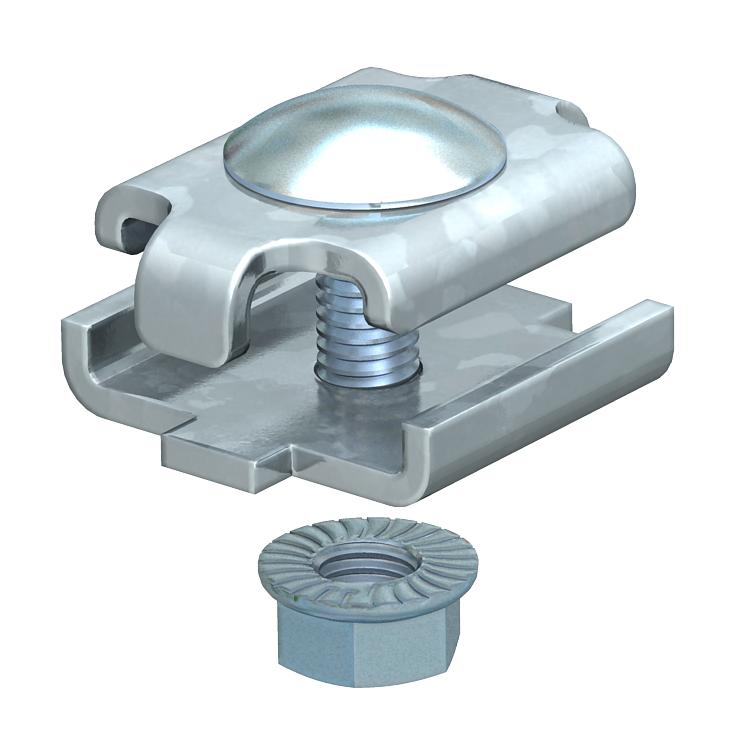

Opis produktuŁącznik stykowy do korytek siatkowych w wersji skręcanej.
Rys. Umiejscowienie i ilość łączników korytek siatkowych.
50-150mm = 2 szt.
200-300mm = 3 szt.
400-450mm = 4 szt.
500-600mm = 5 szt.
-
- Dane techniczne
-

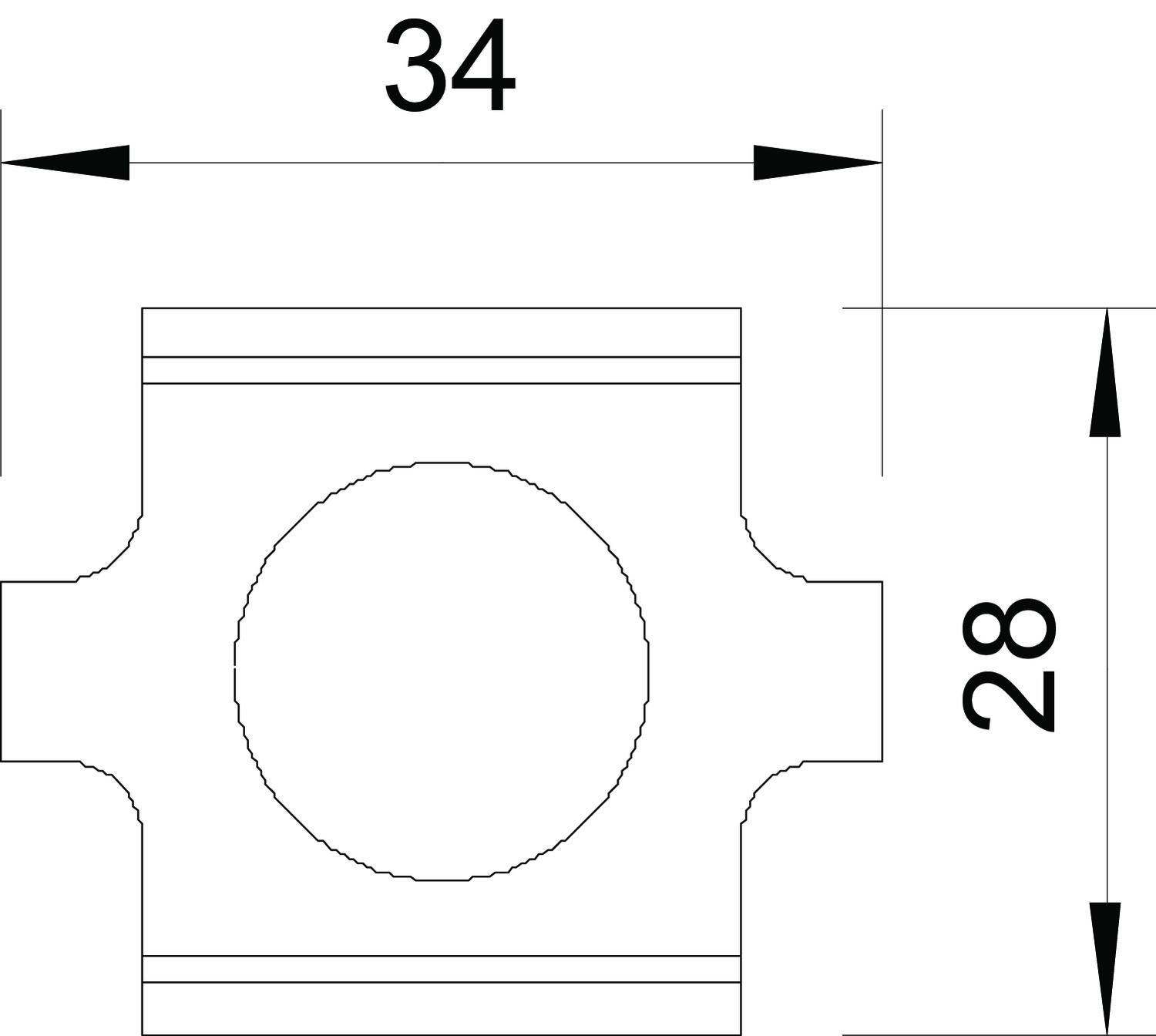

Wymiary
Długość 34 mm Kolor cyjan Materiał Stal Odpowiedni do korytka kablowego brak Odpowiednie do drabiny kablowej brak Odpowiednie do korytka siatkowego tak Pasuje do drutu korytka siatkowego maks. 4,9 mm Pasuje do drutu korytka siatkowego min. 3,9 mm Podtrzymanie funkcji brak Powierzchnia cynkowane galwanicznie Rodzaj połączenia Łącznik śrubowy Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,0906 kg CO₂e / 1 Sztuka Stal nierdzewna, wytrawiana brak Szerokość 29 mm Szerokość 1,14 in Wykonanie Łącznik wzdłużny Wymiar 34 x 27,5 Wysokość 24 mm Wysokość 0,94 in Łącznik przegubowy pionowy brak Łącznik przegubowy poziomy brak - Wszystkie typy
