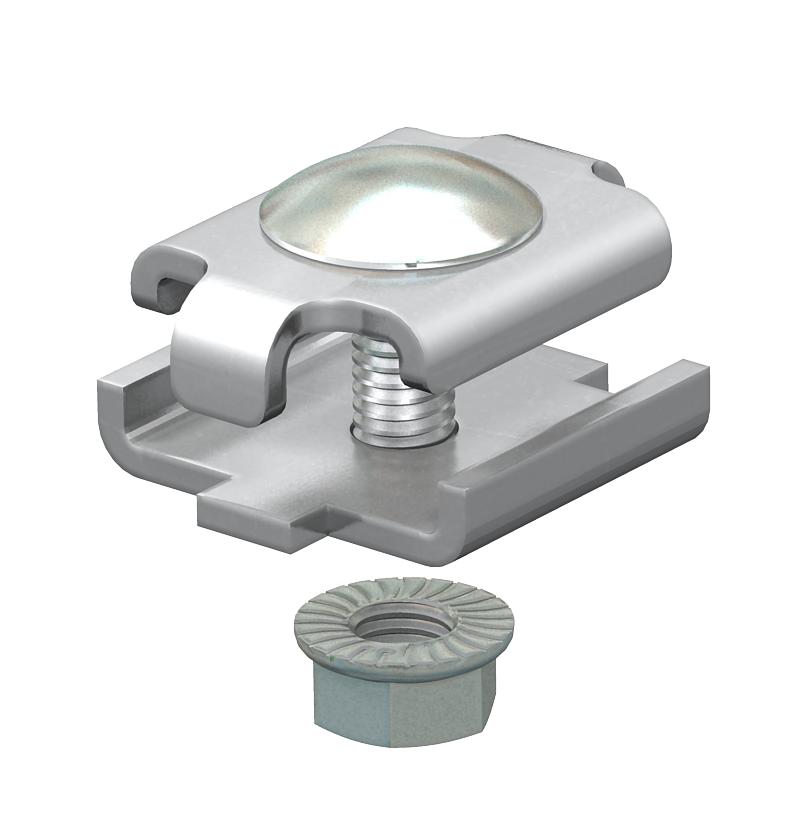

Zacisk połączeniowy A2
Nr kat. 6016642 | EAN 4012196013210
- Opis produktu
-
Opis produktu
Łącznik stykowy do korytek siatkowych w wersji skręcanej.
Rys. Umiejscowienie i ilość łączników korytek siatkowych.
50-150mm = 2 szt.
200-300mm = 3 szt.
400-450mm = 4 szt.
500-600mm = 5 szt.
-
- Dane techniczne
-
Dane techniczne
Materiał stal nierdzewna 1.4301 Odpowiedni do korytka kablowego brak Odpowiednie do drabiny kablowej brak Odpowiednie do korytka siatkowego tak Pasuje do drutu korytka siatkowego maks. 4,9 mm Pasuje do drutu korytka siatkowego min. 3,9 mm Podtrzymanie funkcji brak Powierzchnia pusty, po obróbce Rodzaj połączenia Łącznik śrubowy Stal nierdzewna, wytrawiana tak Wykonanie Łącznik wzdłużny Wymiar 34 x 27,5 Łącznik przegubowy pionowy brak Łącznik przegubowy poziomy brak Wymiary
Długość 34 mm Szerokość 29 mm Szerokość 1,14 in Wysokość 0,94 in Wysokość 24 mm - Wszystkie typy
