Zacisk odgałęzienia linii głównej, 5-biegunowy przykręcanie |

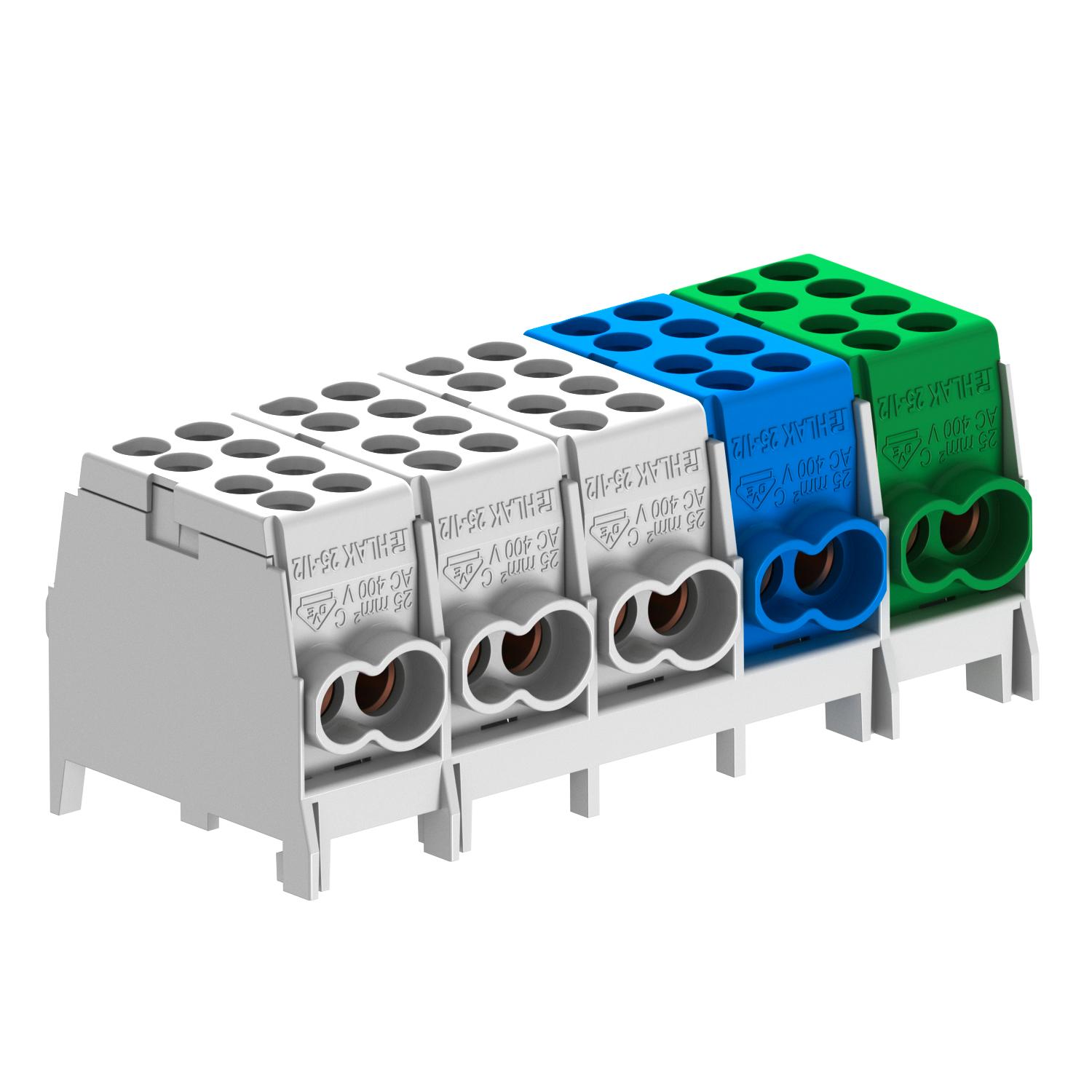

Zacisk odgałęzienia linii głównej, 5-biegunowy

Nr kat. 2009036 | EAN 4012196614332

Nr kat. / Typ	2009036 / HLAK 5-10x16

Rodzaj połączenia	przykręcanie

Opis produktu

Opis produktu

5-biegunowy zacisk odgałęzienia linii głównej z przekrojami przewodów 2 x 16 mm² + 2 x 25 mm² na biegun. Z 2 śrubami na punkt mocowania zapewniający pewny docisk. Szybkie mocowanie o wysokiej wytrzymałości wykonane z ocynkowanej blachy stalowej do łatwego montażu na szynach montażowych.

Osłony zacisków są dostępne w zwykłych kolorach przewodów.

Dane techniczne

Dane techniczne

+ przetestowane przez VDE	tak
Bezhalogenowy	tak

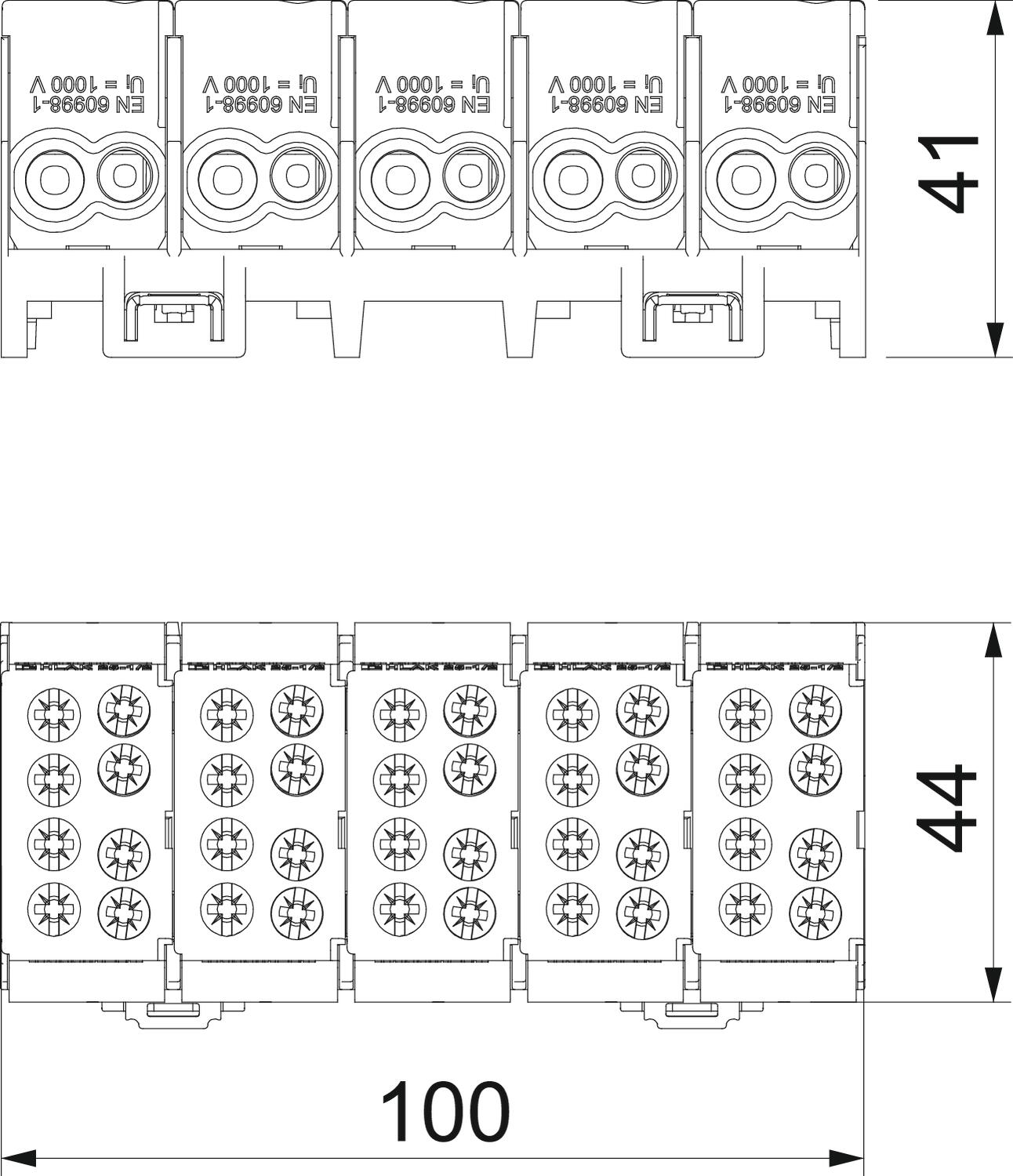

Długość	100 mm
Ilość zacisków	20
Liczba biegunów	5
Liczba punktów zaciskowych na biegun	4
Maks. Przekrój kabla	25 mm²
Maks. Przekrój przewodu	25 mm²
Maks. Znamionowe natężenie prądu Ie	130 A
Materiał izolacyjny	Termoplast
Materiał samogasnący	zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 960°C
Miejsce połączenia	na górze/na dole
Mozliwość podłączenia przewodu okrągłego	tak
Możliwość podłączenia przewodu sektorowego	tak
Możliwość podłączenia przewodu taśmowego	brak
Napięcie znamionowe	960 V
Odporny na uderzenia	tak
Odpowiedni do przewodów elastycznych	brak
Odpowiedni do przewodów sztywnych	tak
Odpowiedni do przewodów wielodrutowych	tak

Prąd znamionowy	130 A
Przekrój podłączanego przewodu drobnożyłowego z tulejką maks.	16 mm²
Przekrój podłączanego przewodu drobnożyłowego z tulejką min.	1,5 mm²
Przekrój podłączanego przewodu jednożyłowego maks.	25 mm²
Przekrój podłączanego przewodu jednożyłowego min.	1,5 mm²
Przekrój podłączanego przewodu wielożyłowego maks.	25 mm²
Przekrój podłączanego przewodu wielożyłowego min.	16 mm²
Przekrój przyłączanych przewodów wielożyłowych maks.	25 mm²
Przekrój przyłączanych przewodów wielożyłowych min.	16 mm²
Przekrój znamionowy min.	25 mm²
Przezroczysty	brak
Rodzaj połączenia	przykręcanie
Szerokość	47 mm
Temperatura otoczenia	40 °C
Wymiar	16/25mm²
Wysokość	35 mm
Z dźwigniami	brak
Zakres temperatur maks.	70 °C
Zakres temperatur min.	-25 °C
Zgodny z RoHS	tak
