Zacisk odgałęzienia linii głównej, 4-biegunowy
Nr kat. 2009032 | EAN 4012196614325
- Opis produktu
-

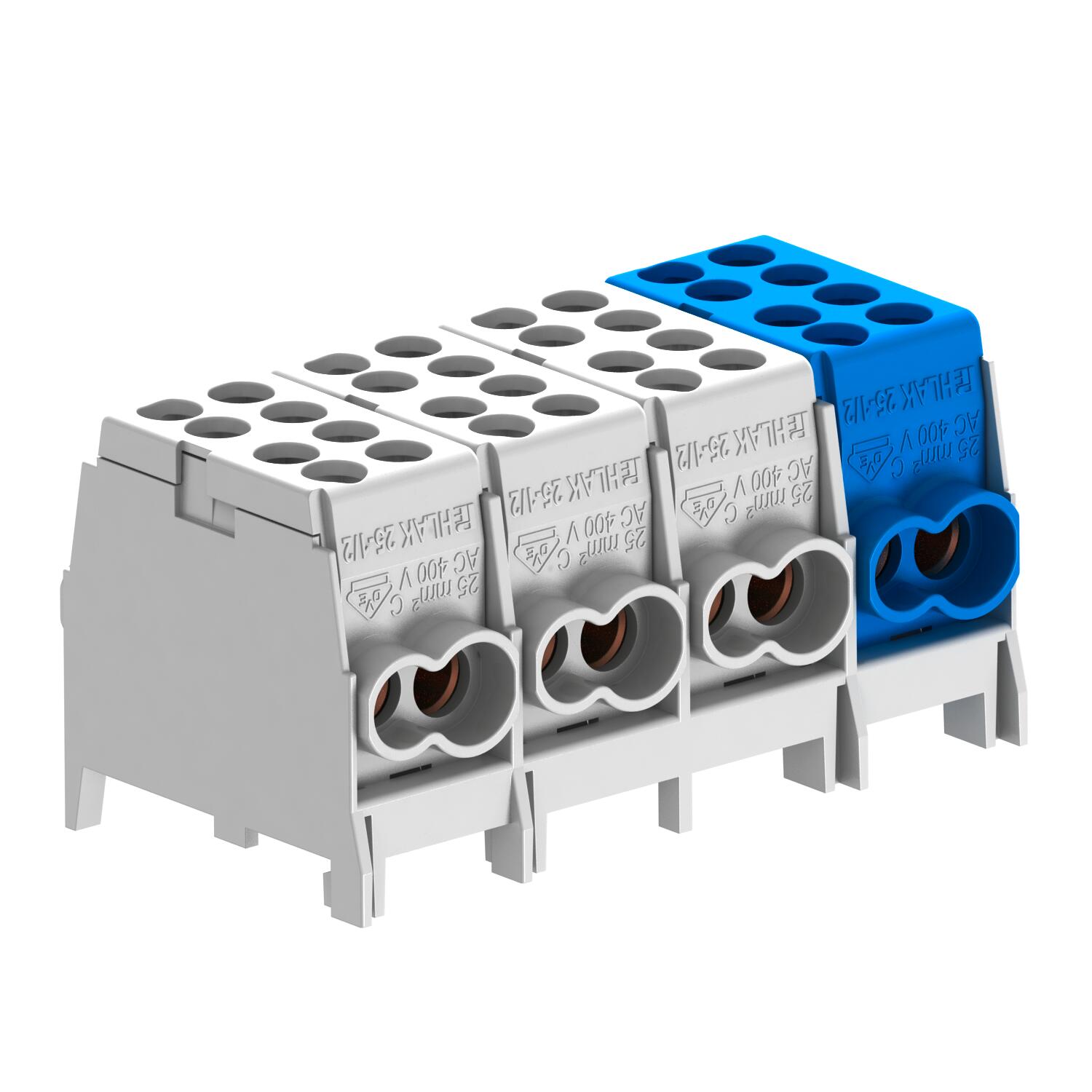

Opis produktu4-biegunowy zacisk rozgałęzienia linii głównej z przekrojami przewodów 2 x 16 mm² + 2 x 25 mm² na biegun. Z 2 śrubami na punkt mocowania zapewniający pewny docisk. Szybkie mocowanie o wysokiej wytrzymałości wykonane z ocynkowanej blachy stalowej do łatwego montażu na szynach montażowych.
Osłony zacisków są dostępne w zwykłych kolorach przewodów.
-
- Dane techniczne
-
Dane techniczne

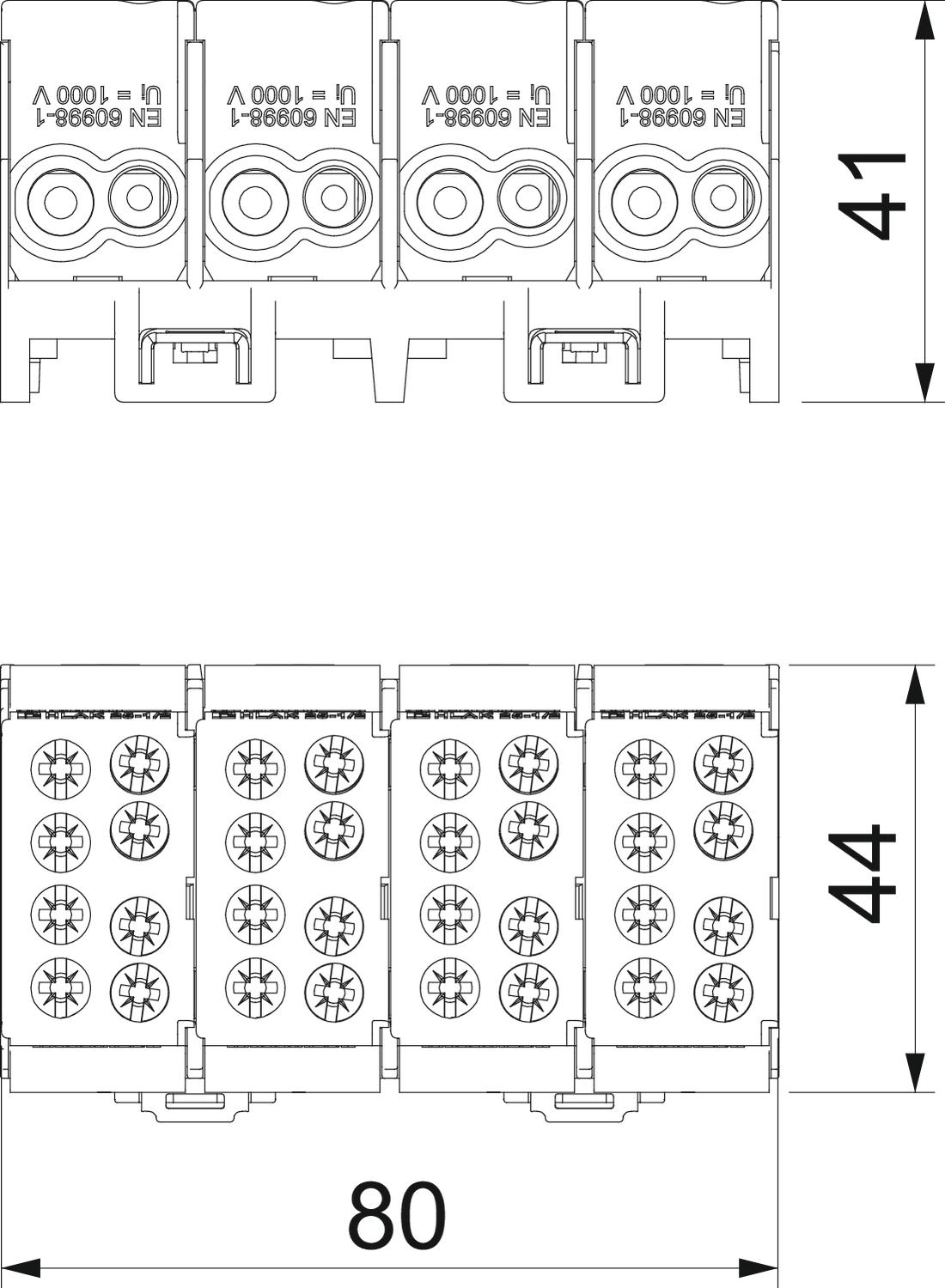

+ przetestowane przez VDE tak Bezhalogenowy tak Długość 80 mm Ilość zacisków 16 Liczba biegunów 4 Liczba punktów zaciskowych na biegun 4 Maks. Przekrój kabla 25 mm² Maks. Przekrój przewodu 25 mm² Maks. Znamionowe natężenie prądu Ie 130 A Materiał izolacyjny Termoplast Materiał samogasnący zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 960°C Miejsce połączenia na górze/na dole Mozliwość podłączenia przewodu okrągłego tak Możliwość podłączenia przewodu sektorowego tak Możliwość podłączenia przewodu taśmowego brak Napięcie znamionowe 960 V Odporny na uderzenia tak Odpowiedni do przewodów elastycznych brak Odpowiedni do przewodów sztywnych tak Odpowiedni do przewodów wielodrutowych tak Prąd znamionowy 130 A Przekrój podłączanego przewodu drobnożyłowego z tulejką maks. 16 mm² Przekrój podłączanego przewodu drobnożyłowego z tulejką min. 1,5 mm² Przekrój podłączanego przewodu jednożyłowego maks. 25 mm² Przekrój podłączanego przewodu jednożyłowego min. 1,5 mm² Przekrój podłączanego przewodu wielożyłowego maks. 25 mm² Przekrój podłączanego przewodu wielożyłowego min. 16 mm² Przekrój przyłączanych przewodów wielożyłowych maks. 25 mm² Przekrój przyłączanych przewodów wielożyłowych min. 16 mm² Przekrój znamionowy min. 25 mm² Przezroczysty brak Rodzaj połączenia przykręcanie Szerokość 47 mm Temperatura otoczenia 40 °C Wymiar 16/25mm² Wysokość 35 mm Z dźwigniami brak Zakres temperatur maks. 70 °C Zakres temperatur min. -25 °C Zgodny z RoHS tak - Wszystkie typy
- Do pobrania
-
Karta danych technicznych HLAK 4-8x16 / 2009032 , 0.27MB , pdf
