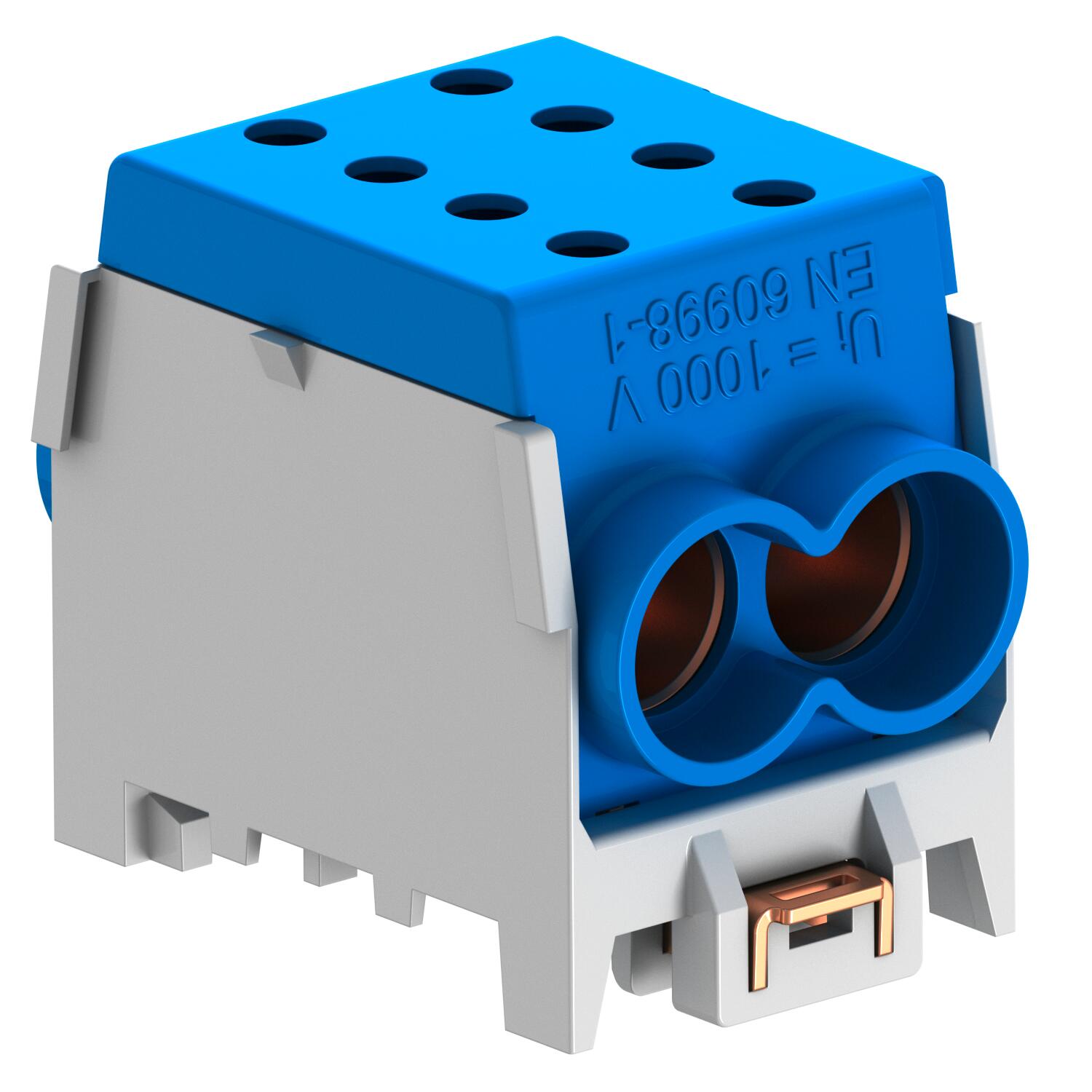

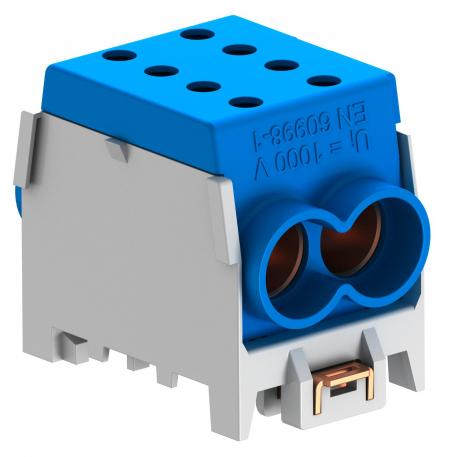

Zacisk odgałęzienia linii głównej, 1-biegunowy przykręcanie | szare / niebieskie

Zacisk odgałęzienia linii głównej, 1-biegunowy

Nr kat. 2009046 | EAN 4012196614370

Nr kat. / Typ

Rodzaj połączenia	przykręcanie

Kolor

Opis produktu

Opis produktu

1-biegunowy zacisk odgałęzienia linii głównej 4 x 70 mm² przekrój przyłącza przewodu na biegun. Z 2 śrubami na punkt mocowania zapewniający pewny docisk. Szybkie mocowanie o wysokiej wytrzymałości wykonane z ocynkowanej blachy stalowej do łatwego montażu na szynach montażowych.

Osłony zacisków są dostępne w zwykłych kolorach przewodów.

Dane techniczne

Dane techniczne

+ przetestowane przez VDE	tak
Bezhalogenowy	tak
Ilość zacisków	4
Kolor	szare / niebieskie
Liczba biegunów	1
Liczba punktów zaciskowych na biegun	4
Maks. Przekrój kabla	70 mm²
Maks. Przekrój przewodu	70 mm²
Maks. Znamionowe natężenie prądu Ie	190 A
Materiał izolacyjny	Termoplast
Materiał samogasnący	zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 960°C
Miejsce połączenia	na górze/na dole
Mozliwość podłączenia przewodu okrągłego	tak
Możliwość podłączenia przewodu sektorowego	tak
Możliwość podłączenia przewodu taśmowego	brak
Napięcie znamionowe	960 V
Odporny na uderzenia	tak
Odpowiedni do przewodów elastycznych	brak
Odpowiedni do przewodów sztywnych	tak
Odpowiedni do przewodów wielodrutowych	tak

Prąd znamionowy	190 A
Przekrój podłączanego przewodu drobnożyłowego z tulejką maks.	50 mm²
Przekrój podłączanego przewodu drobnożyłowego z tulejką min.	4 mm²
Przekrój podłączanego przewodu jednożyłowego maks.	70 mm²
Przekrój podłączanego przewodu jednożyłowego min.	4 mm²
Przekrój podłączanego przewodu wielożyłowego maks.	70 mm²
Przekrój podłączanego przewodu wielożyłowego min.	4 mm²
Przekrój przyłączanych przewodów wielożyłowych maks.	70 mm²
Przekrój przyłączanych przewodów wielożyłowych min.	4 mm²
Przekrój znamionowy min.	70 mm²
Przezroczysty	brak
Rodzaj połączenia	przykręcanie

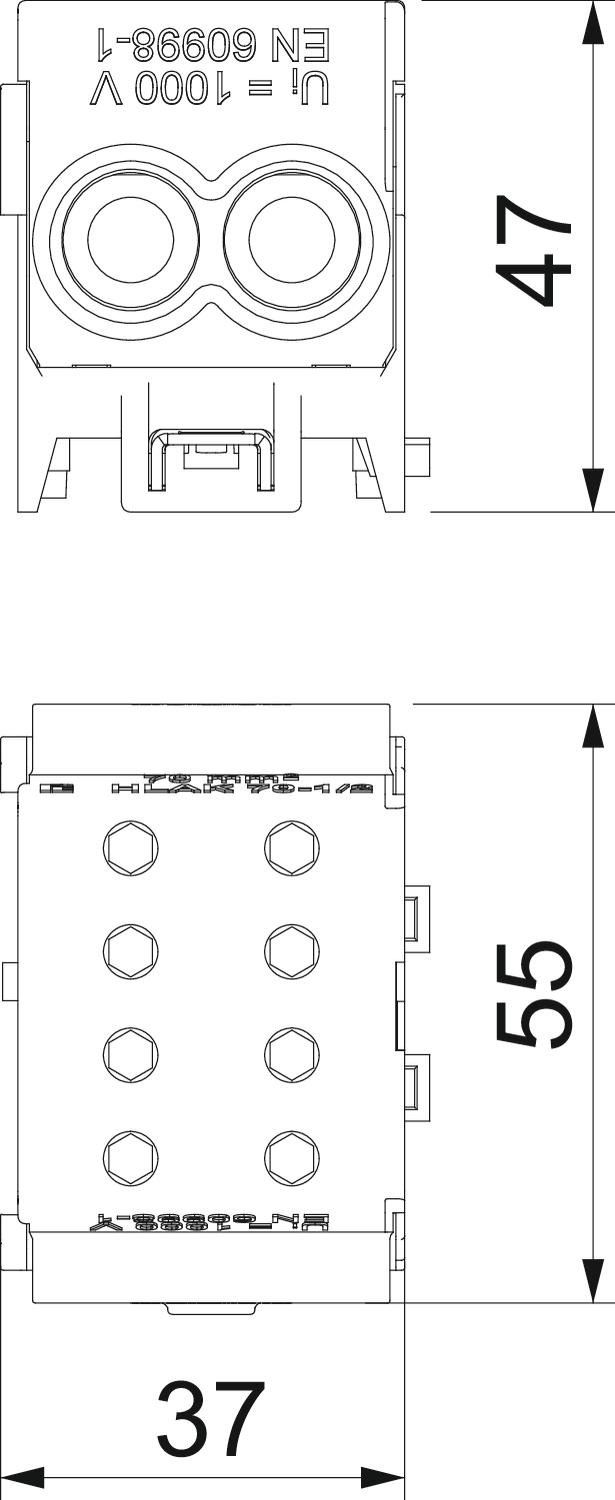

Szerokość	55 mm
Temperatura otoczenia	40 °C
Wymiar	70/70mm²
Wysokość	40 mm
Z dźwigniami	brak
Zakres temperatur maks.	70 °C
Zakres temperatur min.	-25 °C
Zgodny z RoHS	tak

Wszystkie typy

Wszystkie typy

Typ	Rodzaj połączenia	Kolor	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
HLAK 1-2x70 GR	przykręcanie	szary	2009042	Sztuka	1 Sztuka
HLAK 1-2x70 GRGN	przykręcanie	szary / zielony	2009044	Sztuka	1 Sztuka
HLAK 1-2x70 GRBL	przykręcanie	szare / niebieskie	2009046	Sztuka	1 Sztuka
