Zacisk nośny śrubowy, z otworem przelotowym 38 | 19 | 35 | | | | 18 | 9 | 1,2 | M8
morepic-1 morepic-2 video-1

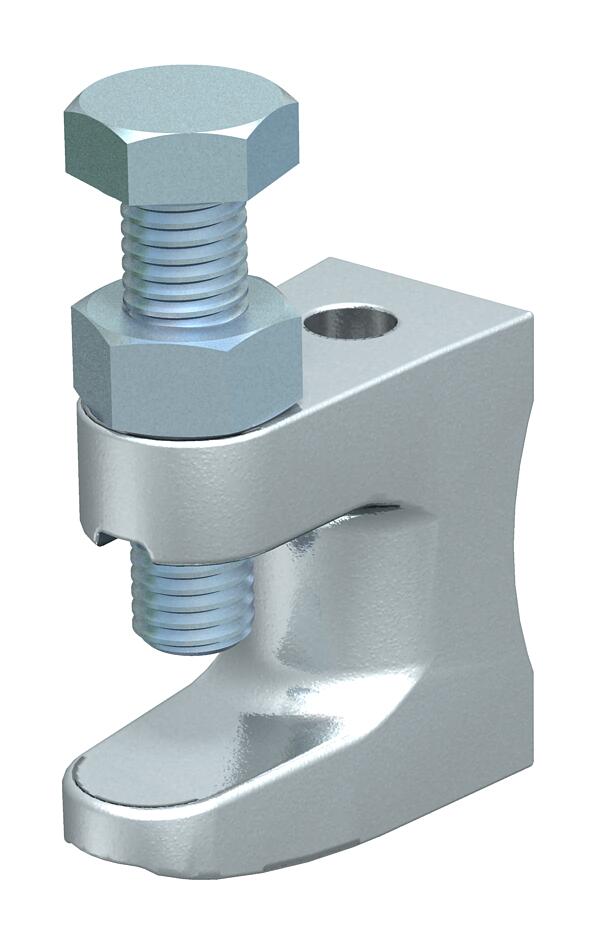

Zacisk nośny śrubowy, z otworem przelotowym

Nr kat. 1488015 | EAN 4012195150855

Opis produktu
Opis produktu
Z otworem przelotowym

Maks. moment dokręcania: 8 Nm
  • Oświadczenie o zgodności z dyrektywami WE
Dane techniczne

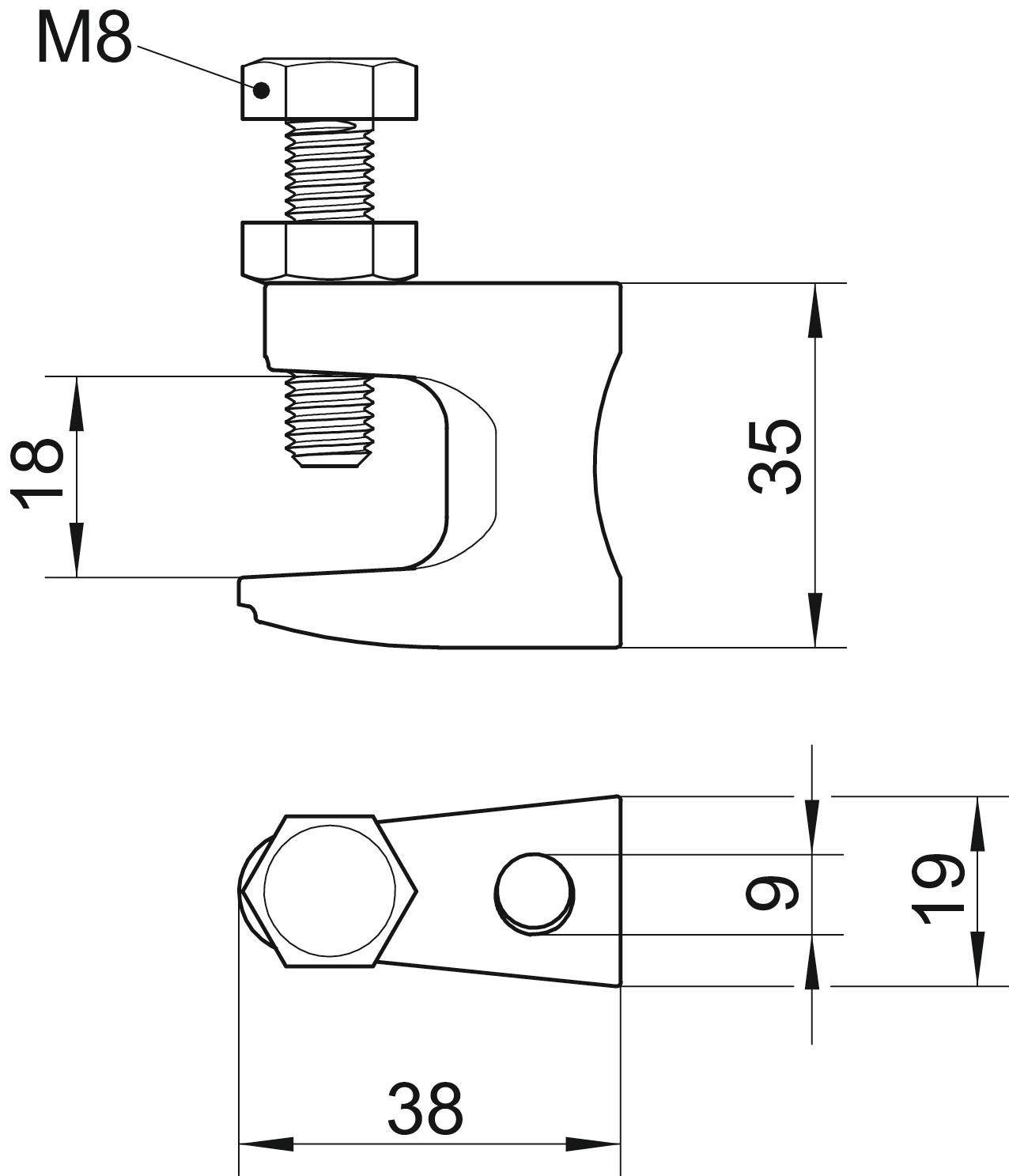

Wymiary

Długość 38 mm
Grubość kołnierza F maks. 18 mm
Gwint M8
gwint metryczny 8
Maks. moment dokręcania 8 Nm
Materiał żeliwo ciągliwe
Obciążenie niszczące 1,2 kN
Otwór mocujący 9 mm
Rodzaj mocowania przykręcanie
Rodzaj połączenia/element przyłączeniowy Otwór
Szerokość 19 mm
Wymiar 0-17mm
Wymiar B 19 mm
Wymiar D 9 mm
Wymiar F 18 mm
Wymiar G (mm) M8
Wymiar H 35 mm
Wymiar L 38 mm
Wysokość 35 mm
Zawias brak
Zawias ustawiany brak
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Wysokość Grubość kołnierza F maks. Otwór mocujący Obciążenie niszczące Gwint Nr kat. Ilość Najmniejsza sprzedawana ilość
FL 1 TG 38 mm 19 mm 35 mm 18 mm 9 mm 1,2 kN M8 1488015
50 Sztuka
FL 2 TG 44 mm 21 mm 42 mm 20 mm 11 mm 2,5 kN M10 1488023
50 Sztuka
FL 3 TG 58 mm 23,5 mm 54 mm 26 mm 13 mm 3,5 kN M10 1488031
25 Sztuka
