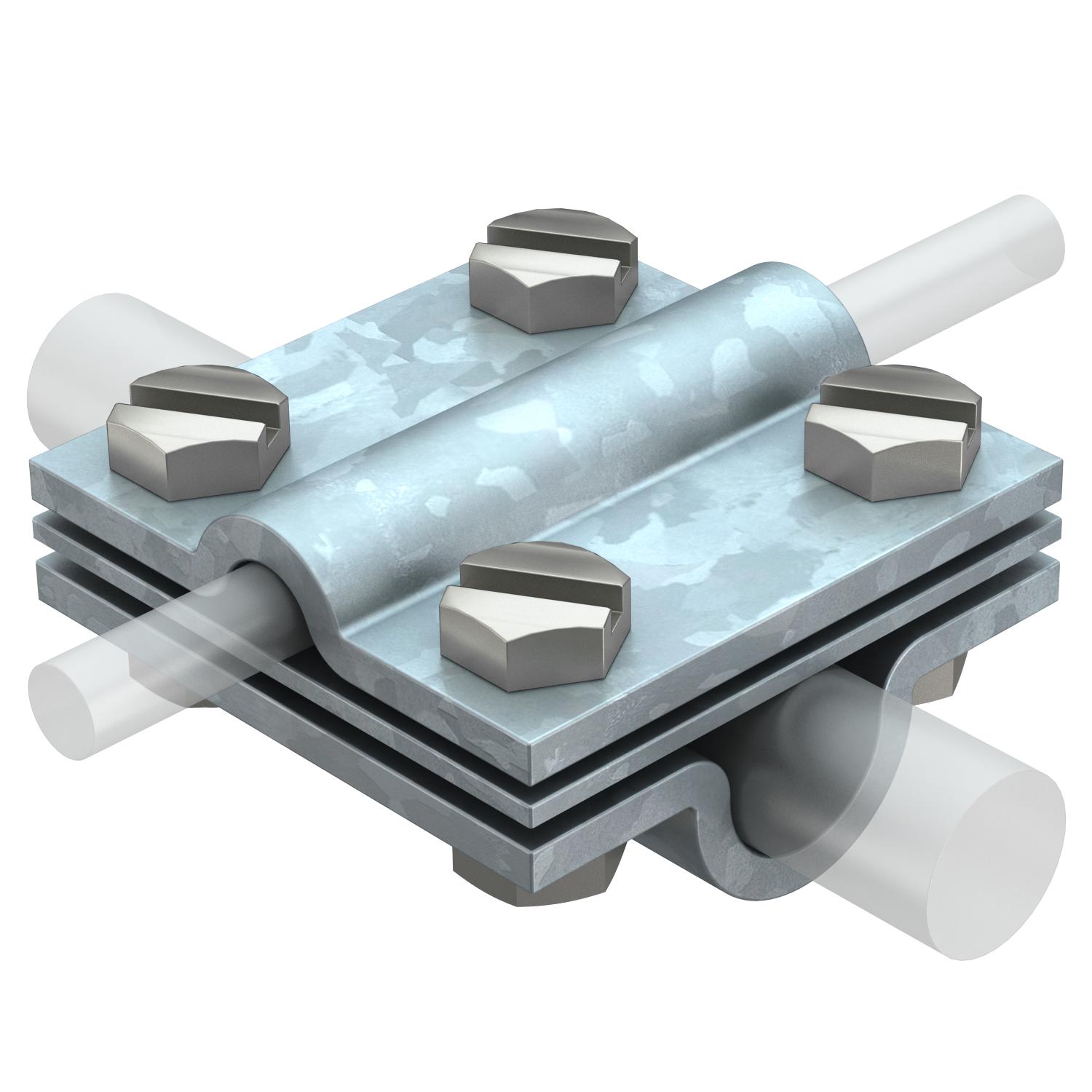

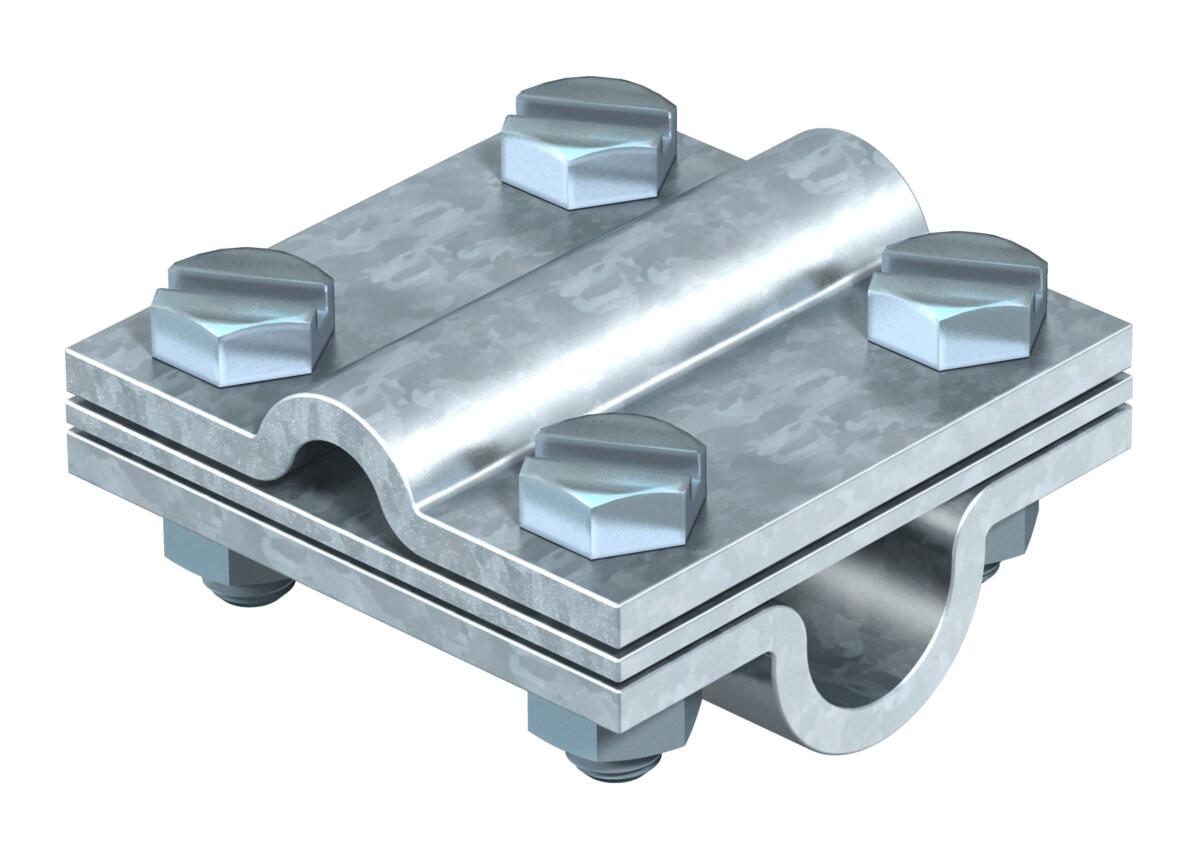

Zacisk krzyżowy z przekładką do Rd 8-10 x Rd 16 mm, FT Rd 8-10 x 16 | cynkowana metodą zanurzeniową

morepic-1

morepic-2

Zacisk krzyżowy z przekładką do Rd 8-10 x Rd 16 mm, FT

Nr kat. 5312345 | EAN 4012195418153

Nr kat. / Typ	5312345 / 252 8-10X16 FT

Dopasowanie	Rd 8-10 x 16 mm

Powierzchnia	cynkowana metodą zanurzeniową

Opis produktu

Opis produktu

• odpowiada wymaganiom VDE 0185-305-3 (IEC/EN 62305-3)
• Dopasowanie: Rd 8-10 x Rd 16 / FL 30
• z przekładką
• mocowane za pomocą 4 śrub z łbem sześciokątnym M8 x 25 i 4 nakrętek z łbem sześciokątnym M8

Dane techniczne

Dane techniczne

Dedykowane do połączenia	Przewód okrągły Rd 8-10 / Rd 16
Dopasowanie	Rd 8-10 x 16 mm
Materiał	Stal
Obciążalność prądem piorunowym	H/100 kA
Powierzchnia	cynkowana metodą zanurzeniową

Płyta pośrednia	tak
Rodzaj śruby mocującej	Śruba z łbem sześciokątnym
Rodzaj złącza	Złącze krzyżowe
Wymiar	8-10mm

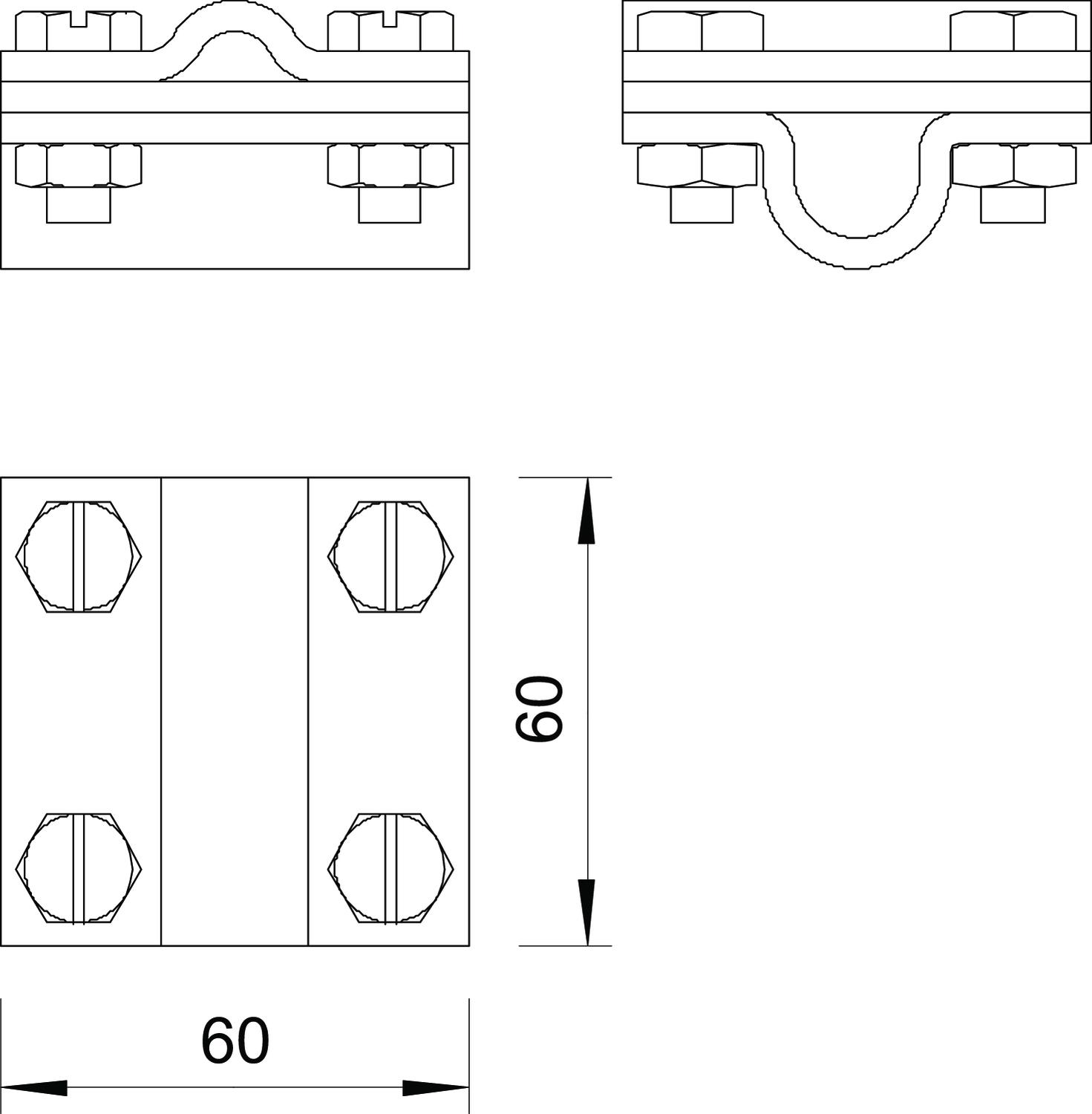

Wymiary

Wymiar A	60 mm

Wymiar B	60 mm

Wszystkie typy

Wszystkie typy

Typ	Dopasowanie	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
252 8-10X16 FT	Rd 8-10 x 16 mm	cynkowana metodą zanurzeniową	5312345	Sztuka	25 Sztuka

Do pobrania

Karta danych technicznych 252 8-10X16 FT / 5312345 , 0.26MB , pdf

Przewodnik Przewodnik ochrony odgromowej i przeciwprzepięciowej. , 2.10MB , pdf

Przewodnik Przewodnik po systemach uziemień , 2.10MB , pdf

Katalog Uziemienie i wyrównanie potencjałów , 16.24MB , pdf

REACH Deklaracja zgodności 252 8-10X16 FT / 5312345 , 0.27MB , pdf

Do pobrania

RoHS Deklaracja zgodności 252 8-10X16 FT / 5312345 , 0.12MB , pdf

Do pobrania

Pomoc przy doborze Pomoc przy wyborze elementów uziomu fundamentowego i otokowego według DIN 18014 , 0.18MB , pdf

Instrukcja montażu Instrukcja montażu i instalacji łącznik krzyżowy , 2.00MB , pdf

Do pobrania

Rysunek produktu 252 8-10X16 FT / 5312345, 115.74 kB, jpg

Rysunek wymiarowy 252 8-10X16 FT / 5312345, 79.95 kB, jpg

252 8-10X16 FT / 5312345

Kreuzverbinder mit Zwischenplatte für Rundleiter Rd 8-10 x Rd 16_V0.rfa, 308.00 kB
