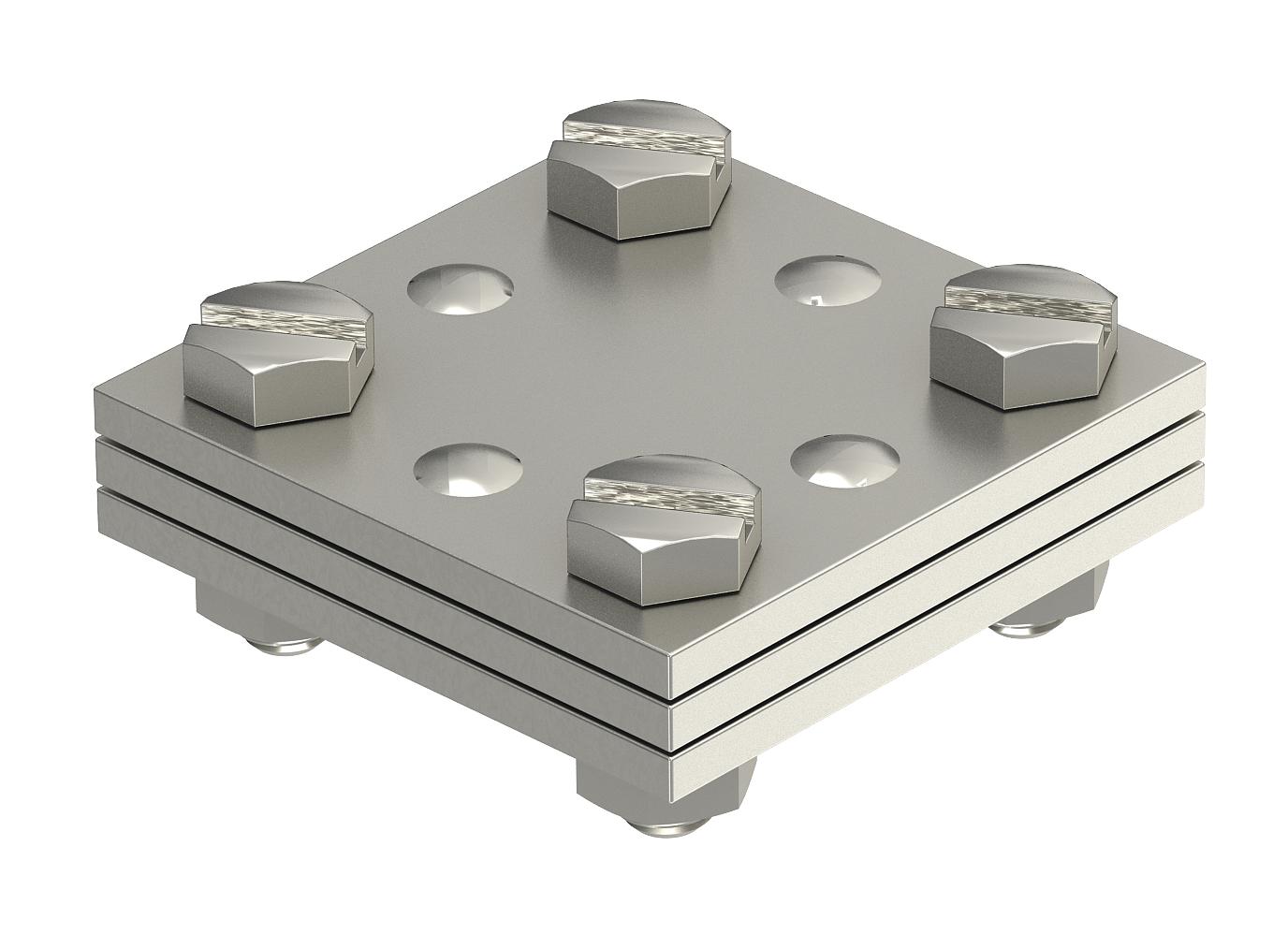

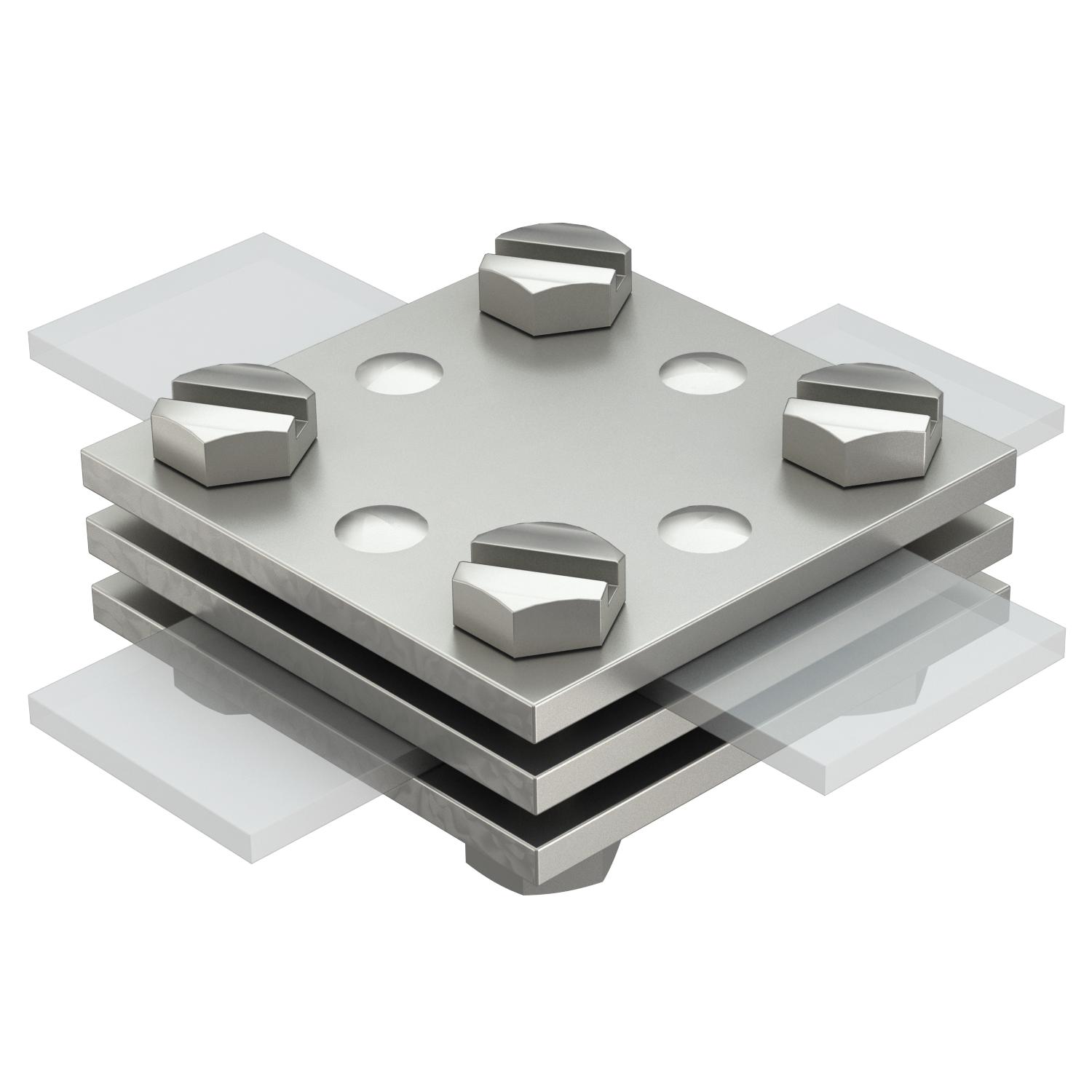

Zacisk krzyżowy DIN do płaskowników, z przekładką

Nr kat. 5314616 | EAN 4012195893097

Nr kat. / Typ	5314616 / 256 DIN 30 V4A

Dopasowanie	max. FL30 mm

Opis produktu

Opis produktu

• odpowiada wymaganiom VDE 0185-305-3 (IEC/EN 62305-3)
• Dopasowanie: maks. FL 30 x FL 30
• Bez przekładki
• Zmontowany z 4 śrubami sześciokątnymi M8 x 25 i 4 nakrętkami sześciokątnymi M8 (F)

Dane techniczne

Dane techniczne

Dedykowane do połączenia	Przewód płaski Fl 30 / Fl 30
Dopasowanie	max. FL30 mm
Materiał	Stal nierdzewna 1.4571
Obciążalność prądem piorunowym	H/100 kA

Rodzaj śruby mocującej	Śruba z łbem sześciokątnym
Rodzaj złącza	Złącze krzyżowe
Wymiar	30mm

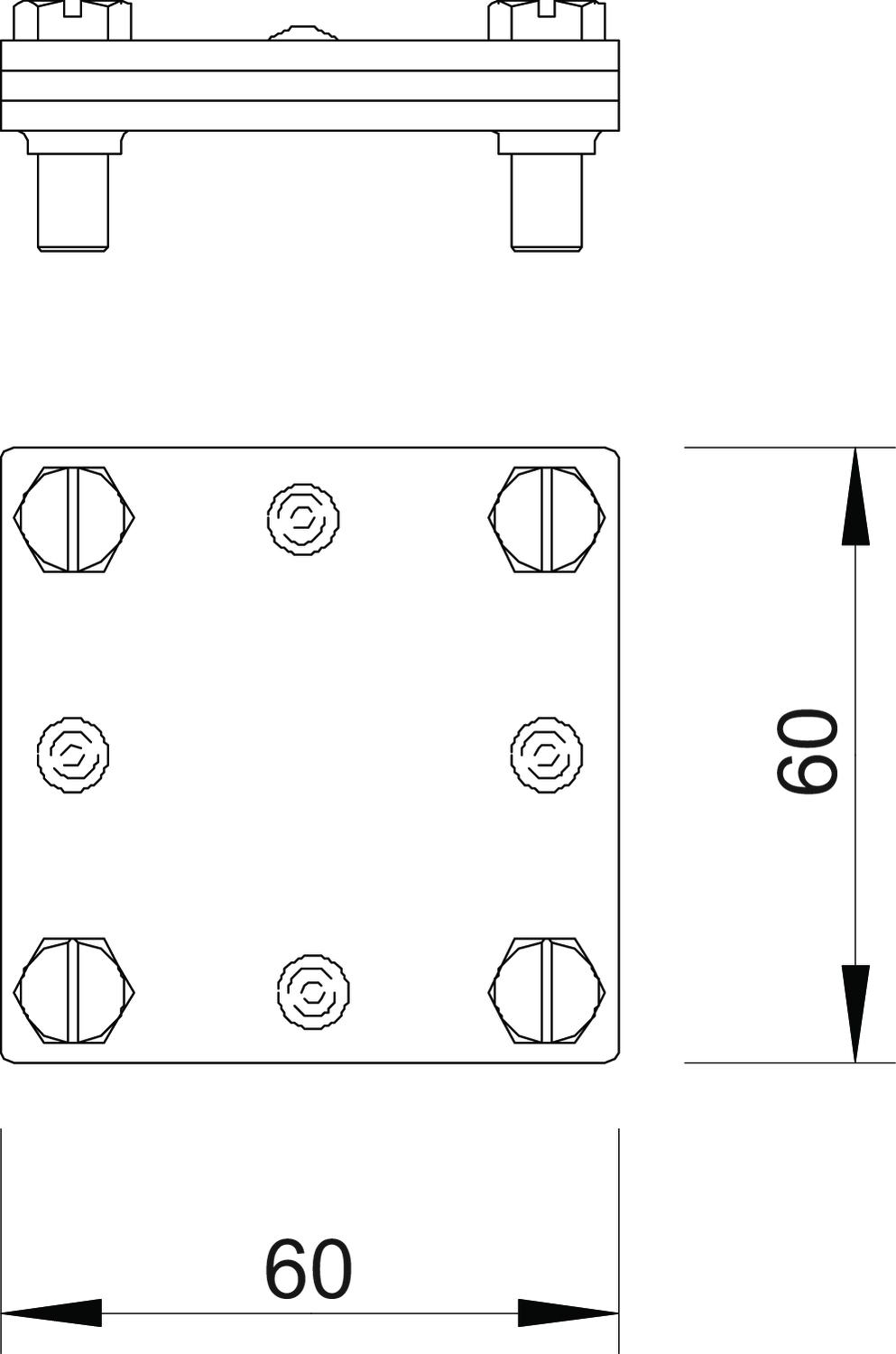

Wymiary

Wymiar A	60 mm

Wymiar B	60 mm

Wszystkie typy

Wszystkie typy

Typ	Dopasowanie	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
256 DIN 30 V4A	max. FL30 mm	5314616	Sztuka	10 Sztuka

Do pobrania

Karta danych technicznych 256 DIN 30 V4A / 5314616 , 0.21MB , pdf

Przewodnik Przewodnik ochrony odgromowej i przeciwprzepięciowej. , 2.10MB , pdf

Przewodnik Przewodnik po systemach uziemień , 2.10MB , pdf

Katalog Uziemienie i wyrównanie potencjałów , 16.24MB , pdf

Pomoc przy doborze Pomoc przy wyborze elementów uziomu fundamentowego i otokowego według DIN 18014 , 0.18MB , pdf

Instrukcja montażu Instrukcja montażu i instalacji łącznik krzyżowy , 2.00MB , pdf

Do pobrania

Rysunek produktu 256 DIN 30 V4A / 5314616, 88.07 kB, jpg

Rysunek wymiarowy 256 DIN 30 V4A / 5314616, 58.52 kB, jpg
