Zacisk ceramiczny, podwójny

Nr kat. 7205707 | EAN 4012196810246

Nr kat. / Typ

Ilość zacisków	4

Przekrój znamionowy min.

Opis produktu

Opis produktu

Odporny na wysoką temperaturę zacisk ceramiczny z 4 opcjami połączeń do modernizacji serii FireBox T. Przebadane zgodnie z DIN EN 60670

Dane techniczne

Dane techniczne

Ilość zacisków	4
Kolor	kremowy
Liczba biegunów	1
Liczba punktów zaciskowych na biegun	4
Materiał	Steatit
Materiał izolacyjny	Ceramika
Miejsce połączenia	boczny
Przekrój znamionowy min.	16 mm²

Przezroczysty	brak
Wersja zabezpieczona przed wybuchem	brak
Wykonanie połączenia elektrycznego 1	przyłącze śrubowe
Wykonanie połączenia elektrycznego 2	przyłącze śrubowe
Wymagana płyta zamykająca	brak
Wymiar	16 mm²
Zakres temperatur min.	250 °C

Wszystkie typy

Wszystkie typy

Typ	Ilość zacisków	Przekrój znamionowy min.	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
TK 06-2	4	6 mm²	7205703	Sztuka	5 Sztuka
TK 10-2	4	10 mm²	7205705	Sztuka	5 Sztuka
TK 16-2	4	16 mm²	7205707	Sztuka	5 Sztuka

Do pobrania

Karta danych technicznych TK 16-2 / 7205707 , 0.23MB , pdf

Przewodnik Ochrona przeciwpożarowa w elektrotechnice - przewodnik dla instalacji budynkowych zabezpieczonych w wypadek pożaru , 2.10MB , pdf

Broszura Broszura Eksperci , 2.10MB , pdf

Broszura False ceiling installations , 2.70MB , pdf

Katalog Safety and protection installations – fire-tested routing systems , 19.95MB , pdf

Deklaracja zgodności UE TK 16-2 / 7205707 , 0.13MB , pdf

REACH Deklaracja zgodności TK 16-2 / 7205707 , 0.13MB , pdf

Do pobrania

RoHS Deklaracja zgodności TK 16-2 / 7205707 , 0.12MB , pdf

Do pobrania

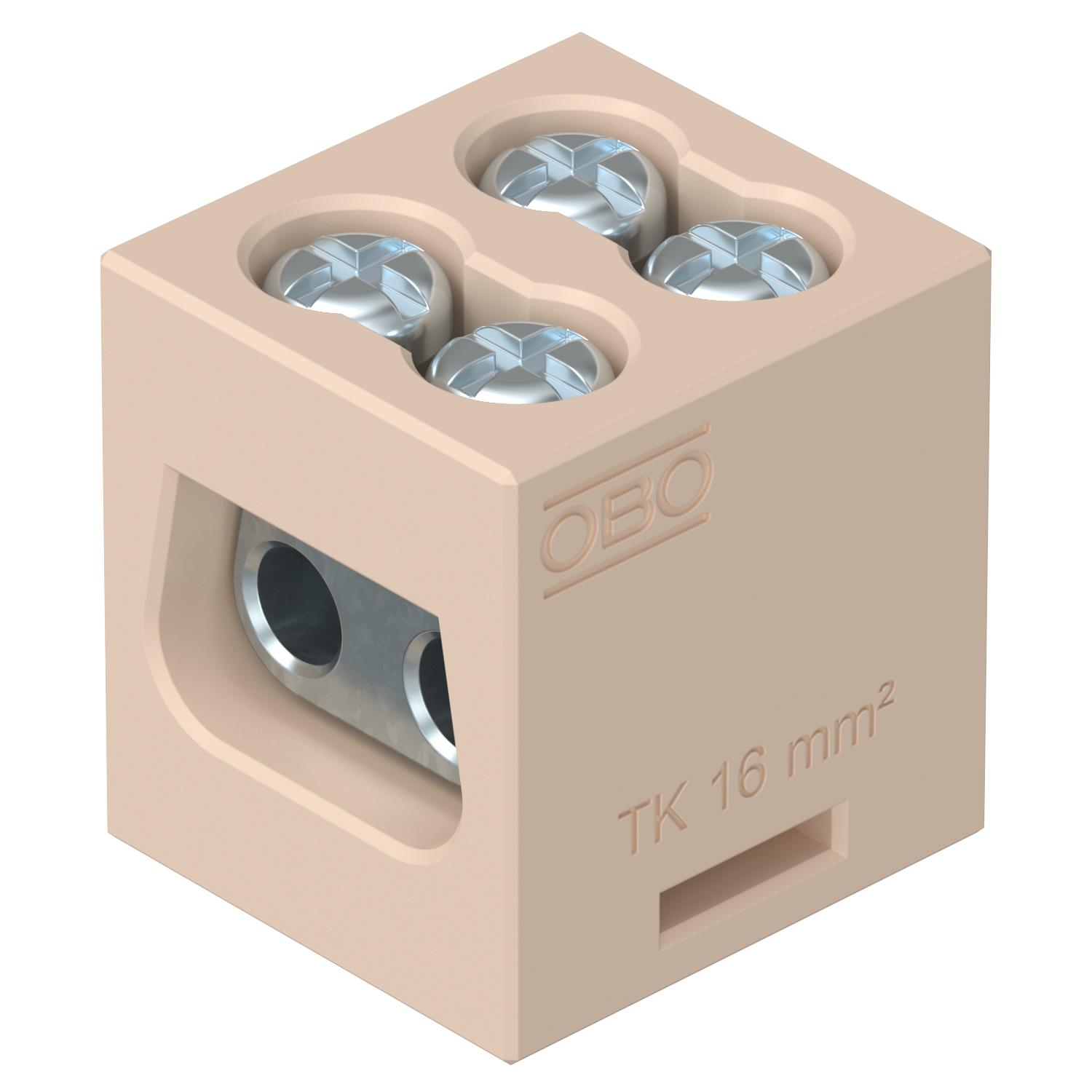

Rysunek produktu TK 16-2 / 7205707, 68.26 kB, jpg

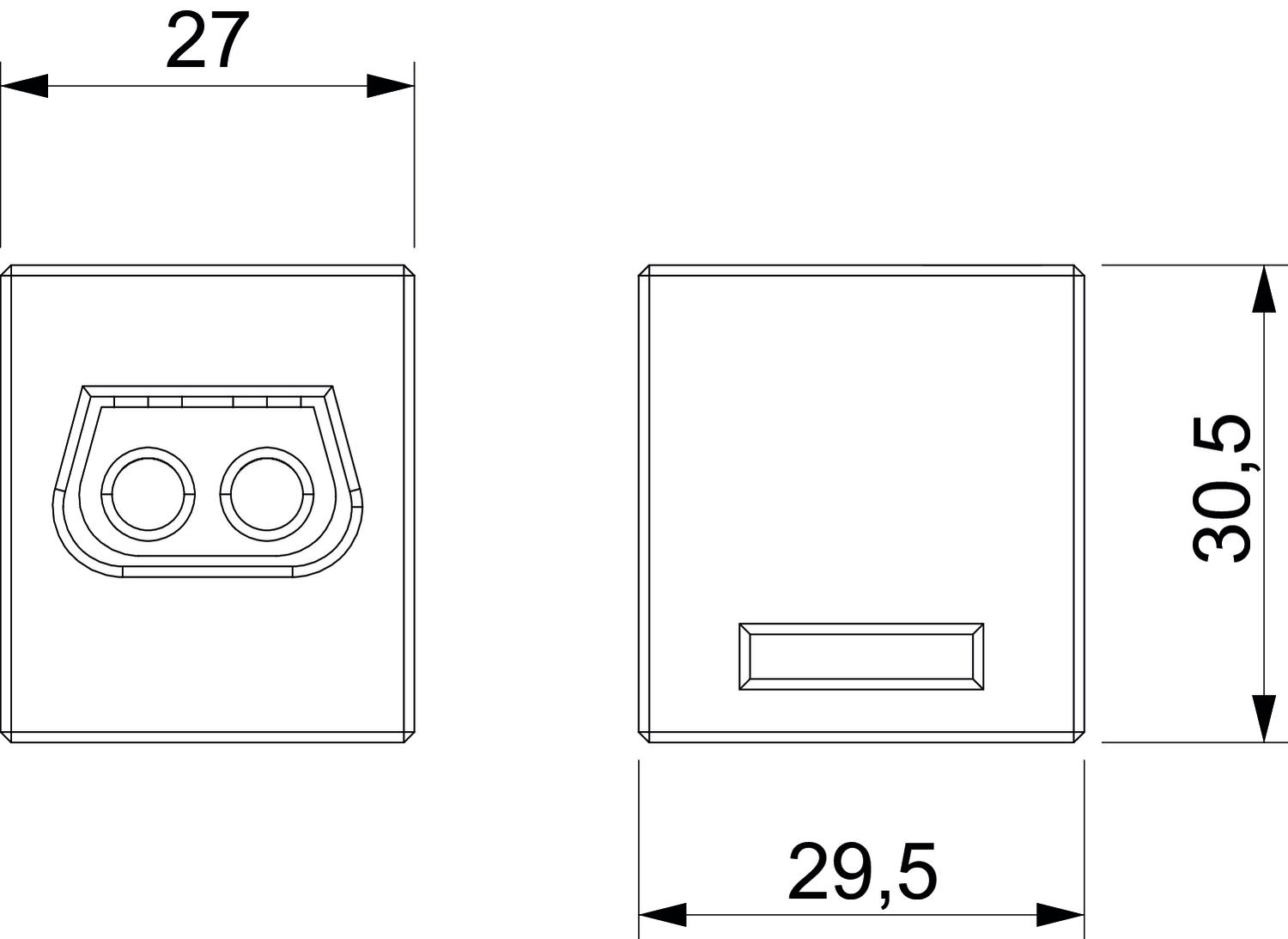

Rysunek wymiarowy TK 16-2 / 7205707, 62.51 kB, jpg
