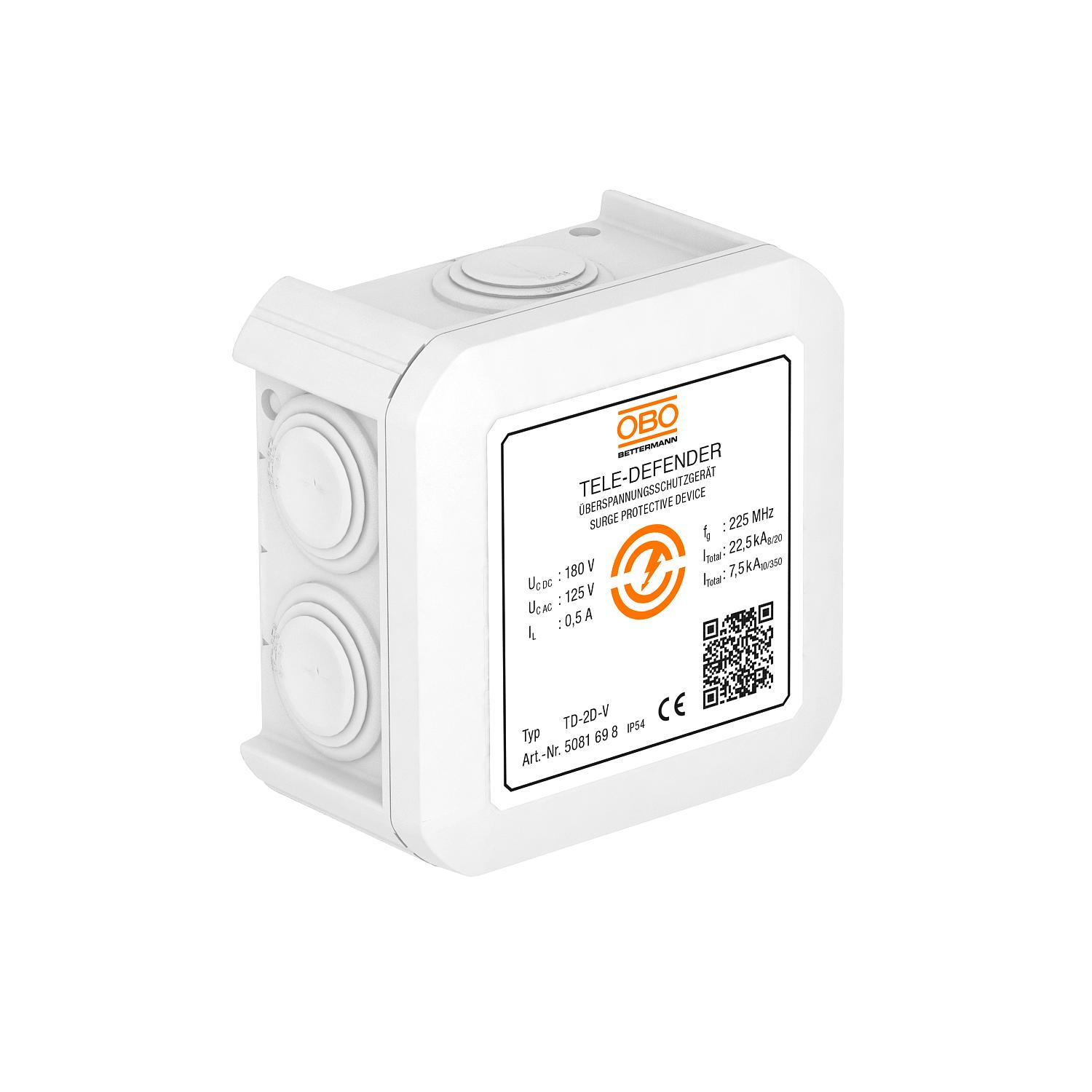

Zabezpieczenie kombinowane TD-2D-V do systemów VDSL

Nr kat. 5081698 | EAN 4012196427444

Nr kat. / Typ	5081698 / TD-2D-V

Liczba biegunów	2

najwyższe napięcie ciągłe AC	125 V

najwyższe napięcie ciągłe DC	180 V

System wtykowy	Zacisk

Opis produktu

Opis produktu

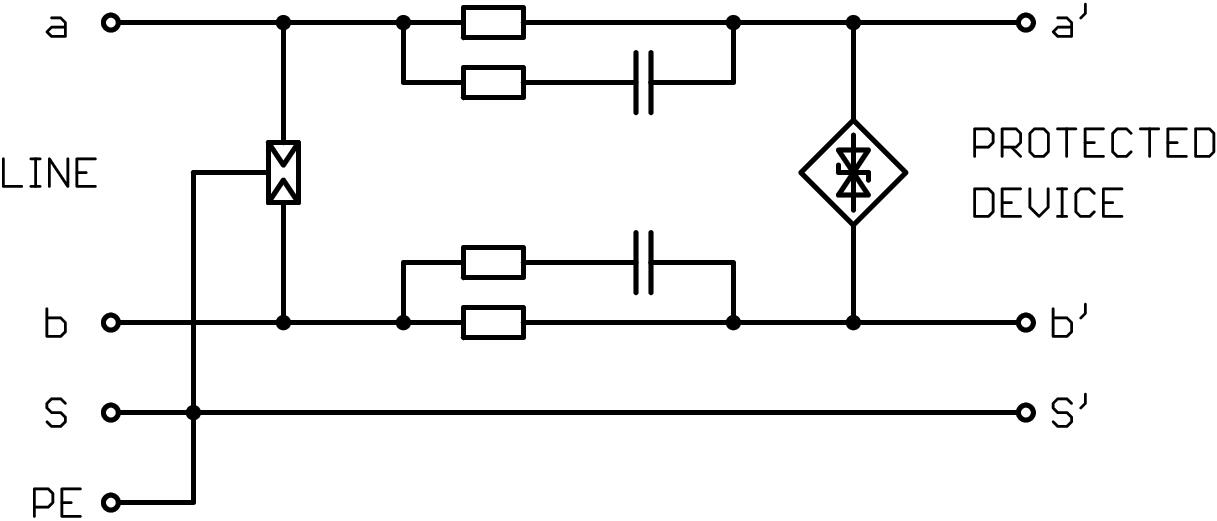

Urządzenie do ochrony linii danych dla sprzętu telekomunikacyjnego

• Niski poziom ochrony przy dużym obciążeniu prądowym
• Zaciski „wtykane” do szybkiej instalacji
• Zoptymalizowana przepustowość zapewniająca bezpieczną transmisję do 225 MHz
• Montaż powierzchniowy

Zastosowanie: do wszystkich systemów DSL, połączeń IP, ISDN lub telekomunikacji analogowej

Dane techniczne

Dane techniczne

Badania według normy	IEC 61643-21
Całkowity prąd impulsowy (10/350)	D1: 7,5 kA
Całkowity prąd wyładowczy (8/20)	22,5 kA
Częstotliwość graniczna	225 MHz
Ekranowanie	bezpośrednio
Kategorie	Typ 1+2+3 / D1+C2+C1
Kolor	biały
Liczba biegunów	2
LPZ	0→3
Materiał	Tworzywo sztuczne
Monitorowanie SPD	brak
najwyższe napięcie ciągłe AC	125 V
najwyższe napięcie ciągłe DC	180 V
Napięciowy poziom ochrony przewód - przewód	<350 V
Napięciowy poziom ochrony przewód - ziemia	<600 V
Osłona połączeń	tak
Pojemność (żyła-ziemia)	<20 pF
Pojemność (żyła-żyła)	<10 pF
Prąd impulsowy	2,5 kA
Przekrój przyłączanych przewodów giętkich min.	0,14 mm²
Przekrój przyłączanych przewodów giętkich min.	1 mm²

Przekrój przyłączanych przewodów sztywnych maks.	1,5 mm²
Przekrój przyłączanych przewodów sztywnych min.	0,08 mm²
Przekrój przyłączanych przewodów wielożyłowych maks.	1 mm²
Przekrój przyłączanych przewodów wielożyłowych min.	0,14 mm²
Rezystancja izolacji	>10 MΩ
Rezystancja wzdłużna na linię	2,2 Ω ± 5 %
Rodzaj przewodów do ograniczników przepięć	Przewód telekomunikacyjny
SPD zgodnie z IEC 61643-21	Klasa I+II+III / D1+C2+C1
Stopień ochrony	IP 54
Sygnalizacja	bez
System wtykowy	Zacisk
Tłumienność wtrąceniowa (insertion loss)	≤3 dB
Wersja zabezpieczona przed wybuchem	brak
Wymiar	180V
Wytrzymałość na prąd impulsowy żyła-ziemia	C2: 15 kV / 7,5 kA (8/20µs)
Wytrzymałość na prąd impulsowy żyła-żyła	C2: 15 kV / 7,5 kA (8/20µs)
Zakres temperatur maks.	80 °C
Zakres temperatur min.	-40 °C
Zestyk sygnalizacji zdalnej	brak
Znamionowy prąd obciążenia AC	0,35 A
Znamionowy prąd obciążenia DC	0,5 A
