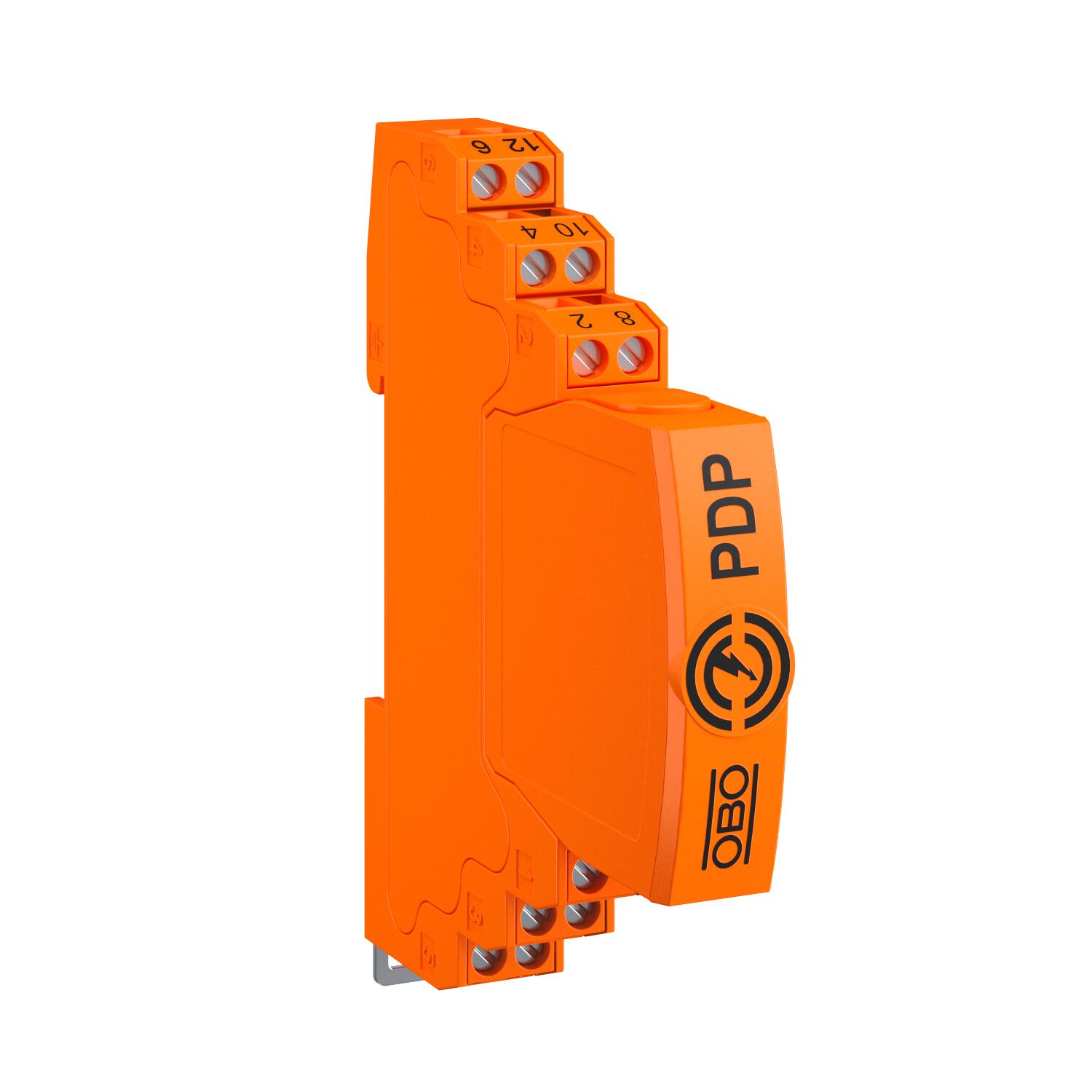

Wtykowe zabezpieczenie linii danych, 2-biegunowe, bezpośrednie uziemienie, 48 V
Nr kat. 5080307 | EAN 4012196741939
- Opis produktu
-
Opis produktuWtykowe zabezpieczenie linii danych Typu 1+2/D1+C2 do stosowania w technologii pomiarowej, kontrolnej i regulacyjnej
• Urządzenie zabezpieczające do systemów wielordzeniowych
• Bezpośrednie uziemienie ekranu
• Zakres częstotliwości do 100 MHz
• Uziemienie możliwe za pomocą szyny lub przewodu połączeniowego
• Mała szerokość całkowita 12,5 mm
• Wysoka dostępność systemu – brak przerw w sygnale bez modułu ochronnego
Zastosowanie: Uniwersalna ochrona odgromowa i przepięciowa urządzeń transmisji danych w technologii AKPiA.
-
- Dane techniczne
-
Dane techniczne

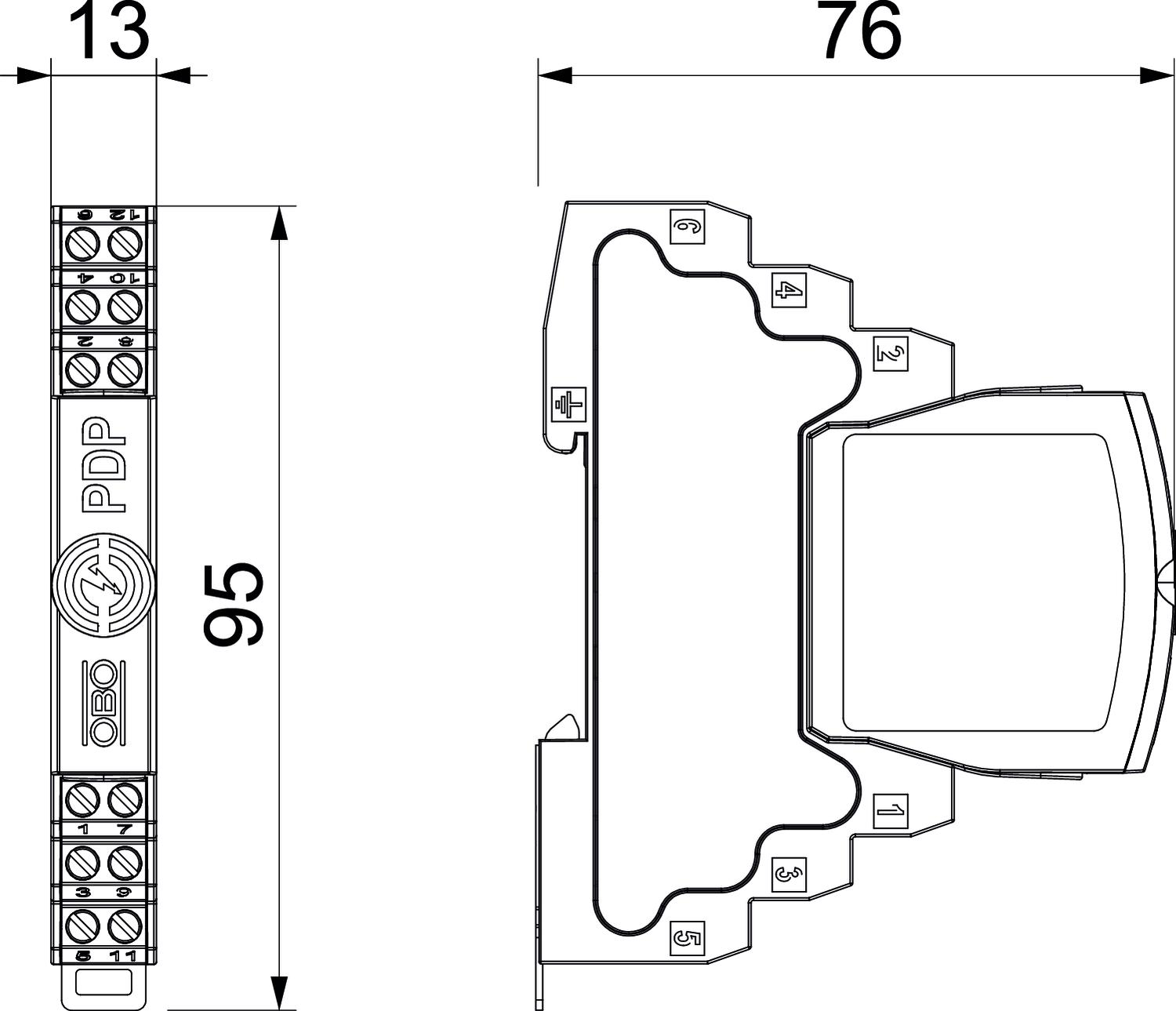

Badania według normy IEC 61643-21 Całkowity prąd impulsowy (10/350) 5 kA Całkowity prąd wyładowczy (8/20) 20 kA Częstotliwość graniczna 100 MHz Długość 76 mm Ekranowanie bezpośrednio Kategorie Typ 1+2 / D1+C2 Liczba biegunów 2 LPZ 0→2 Montaż wejścia / wyjścia Zaciski śrubowe najwyższe napięcie ciągłe AC 37 V najwyższe napięcie ciągłe DC 52 V Napięciowy poziom ochrony przewód - przewód 170 V Napięciowy poziom ochrony przewód - ziemia 850 V Opór wzdłużny 1.2 ± 5% Osłona połączeń tak Pojemność (żyła-ziemia) ≤30 pF Pojemność (żyła-żyła) ≤30 pF Prąd impulsowy 2,5 kA Przekrój przyłączanych przewodów giętkich min. 1,5 mm² Przekrój przyłączanych przewodów giętkich min. 0,14 mm² Przekrój przyłączanych przewodów sztywnych maks. 2,5 mm² Przekrój przyłączanych przewodów sztywnych min. 0,14 mm² Przekrój przyłączanych przewodów wielożyłowych maks. 2,5 mm² Przekrój przyłączanych przewodów wielożyłowych min. 0,14 mm² Rezystancja wzdłużna na linię 1,2 Ω ± 5% SPD zgodnie z EN 61643-11 Typ 1+2 SPD zgodnie z IEC 61643-1 klasa I+II SPD zgodnie z IEC 61643-21 Klasa I+II / D1+C2 Stopień ochrony IP 20 Sygnalizacja żadne System wtykowy Zacisk Szerokość 13 mm Tłumienność wtrąceniowa (insertion loss) ≤3 dB Uziemienie przez: Przewód przyłączeniowy/szyna kołpakowa Wykonanie 2-biegunowy Wymiar 48V Wysokość 95 mm Wytrzymałość na prąd impulsowy żyła-ziemia 10 kV / 5 kA Wytrzymałość na prąd impulsowy żyła-żyła 10 kV / 5 kA Zakres temperatur maks. 80 °C Zakres temperatur min. -40 °C Znamionowy prąd obciążenia AC 0,425 A Znamionowy prąd obciążenia DC 0,6 A Znamionowy prąd wyładowczy (8/20 µs) 10 kA Znamionowy prąd wyładowczy In przy C2 (łącznie) 20 kA - Wszystkie typy
-
