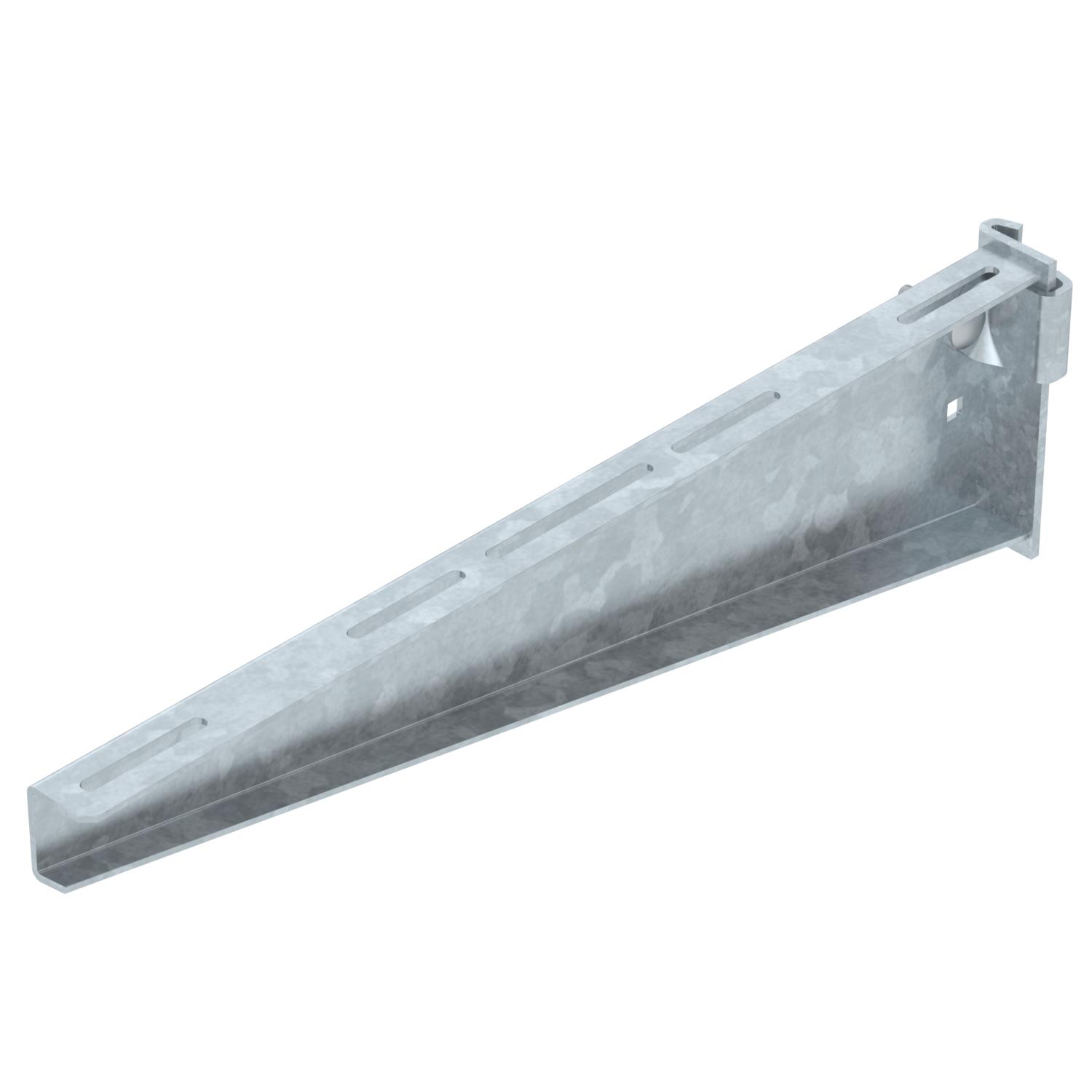

Wspornik wieszakowy AS 55
Nr kat. 6419304 | EAN 4012195873150
- Opis produktu
-
Opis produktuWspornik wieszakowy w wersji ciężkiej do bezstopniowego mocowania na wieszaku IS 8.
-
- Dane techniczne
-
Wymiary
Długość 41 mm F w kN 5,5 kN Kolor cyjan Materiał Stal Podtrzymanie funkcji brak Powierzchnia cynkowana metodą zanurzeniową Stal nierdzewna, wytrawiana brak Szerokość 510 mm Wykonanie Wieszakowy Wymiar B510mm Wymiar A 41 mm Wymiar B 510 mm Wymiar H 145 mm Wysokość 145 mm Dane techniczne
Diagram obciazenia wspornika typu AS 55
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
- Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba z łbem kratownicowym z nakrętką kombinowaną F
FRSB 6x12 F 6406122 100 Sztuka - Do pobrania
-
Karta danych technicznych AS 55 51 FT / 6419304 , 0.19MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE AS 55 51 FT / 6419304 , 0.13MB , pdfDeklaracja środowiskowa AS 55 51 FT / 6419304 , 1.48MB , pdfBrytyjska Deklaracja Zgodności AS 55 51 FT / 6419304 , 0.09MB , pdfREACH Deklaracja zgodności AS 55 51 FT / 6419304 , 0.12MB , pdfRoHS Deklaracja zgodności AS 55 51 FT / 6419304 , 0.12MB , pdfInstrukcja montażu Instrukcja montażu systemów IS , 0.03MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdf
