Wspornik wieszakowy AS 30 41 | 110 | 3
morepic-1 morepic-2 video-1

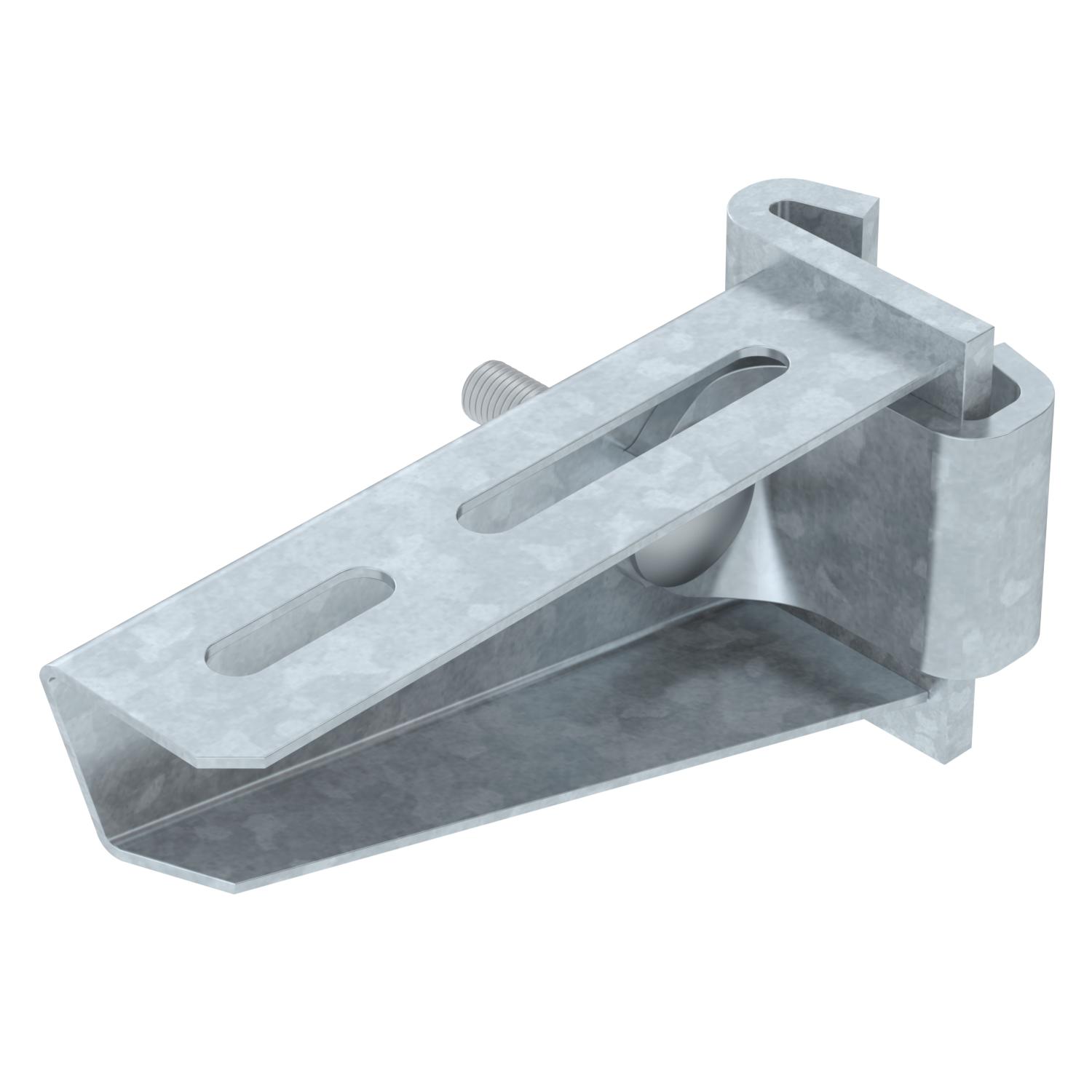

Wspornik wieszakowy AS 30

Nr kat. 6419370 | EAN 4012195873228

41 mm
3 kN
Opis produktu
Opis produktu
Wysięgnik wieszakowy w wersji średnio ciężkiej do bezstopniowego mocowania na wieszaku IS 8.
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
  • Wieszak I
Dane techniczne

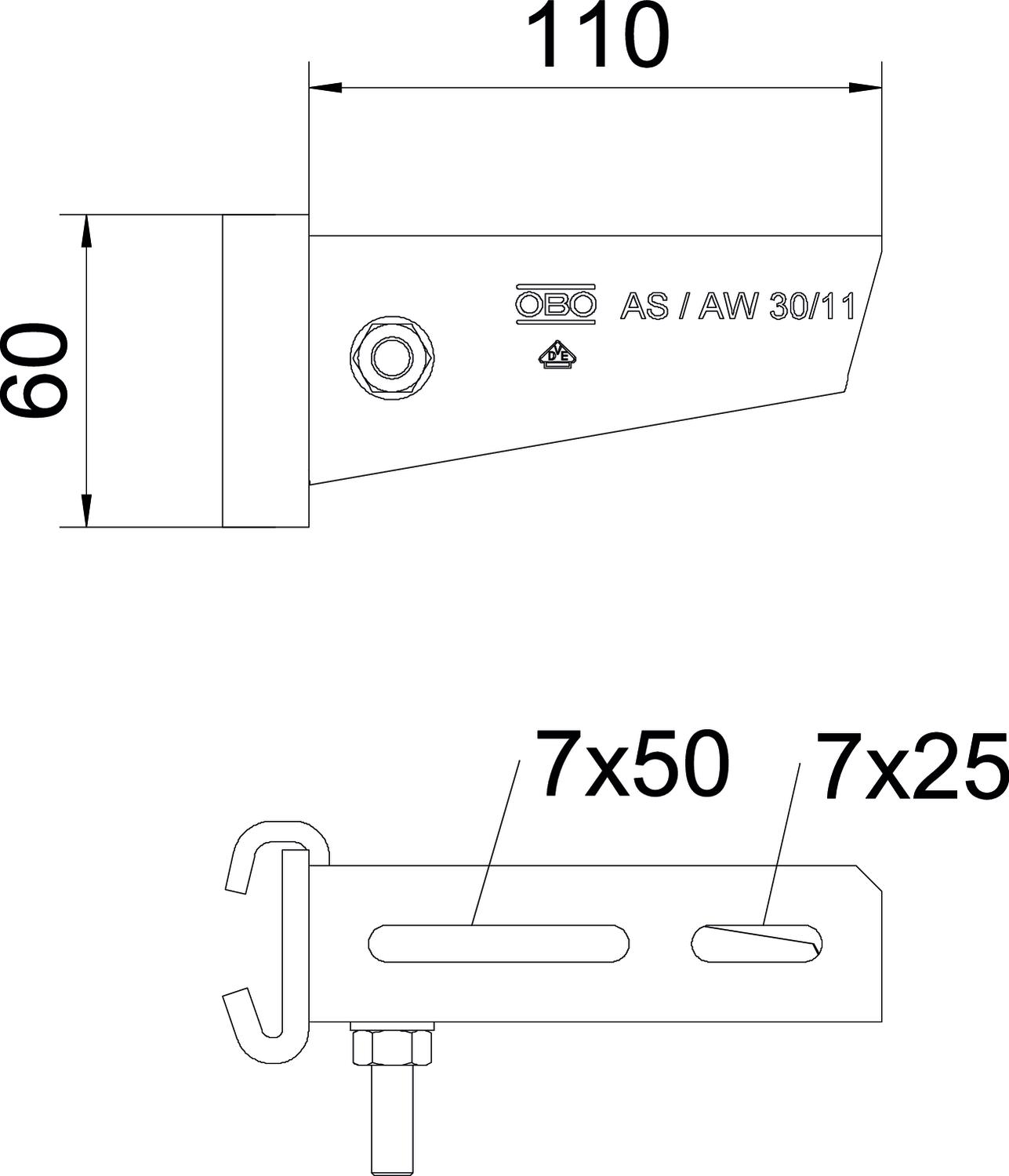

Wymiary

Długość 41 mm
F w kN 3 kN
Kolor cyjan
Materiał Stal
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą zanurzeniową
Stal nierdzewna, wytrawiana brak
Szerokość 110 mm
Wykonanie Wieszakowy
Wymiar B110mm
Wymiar A 41 mm
Wymiar B 110 mm
Wymiar H 60 mm
Wysokość 60 mm

Dane techniczne

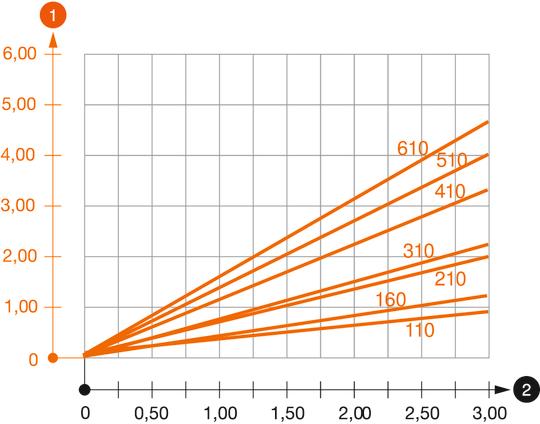

Wykres obciazenia wspornika typ AS 30

Wykres obciazenia wspornika typ AS 30
  • Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
  • Dopuszczalne obciążenie wspornika w kN bez ciężaru montera Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
  • Wykresy obciążeń dla różnych długości wsporników w mm Wykresy obciążeń dla różnych długości wsporników w mm
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość F w kN Nr kat. Ilość Najmniejsza sprzedawana ilość
AS 30 11 FT 41 mm 110 mm 3 kN 6419370
1 Sztuka
AS 30 16 FT 41 mm 160 mm 3 kN 6419376
1 Sztuka
AS 30 21 FT 41 mm 210 mm 3 kN 6419382
1 Sztuka
AS 30 31 FT 41 mm 310 mm 3 kN 6419388
1 Sztuka
AS 30 41 FT 41 mm 410 mm 3 kN 6419394
1 Sztuka
AS 30 51 FT 41 mm 510 mm 3 kN 6419400
1 Sztuka
AS 30 61 FT 41 mm 610 mm 3 kN 6419412
1 Sztuka
AS 30 71 FT 41 mm 710 mm 3 kN 6419418
1 Sztuka
Dodatki

Akcesoria montażowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba z łbem kratownicowym z nakrętką kombinowaną F Śruba z łbem kratownicowym z nakrętką kombinowaną F FRSB 6x12 F 6406122
100 Sztuka
Do pobrania

Karta danych technicznych AS 30 11 FT / 6419370 , 0.24MB , pdf
Do pobrania

Do pobrania
Do pobrania

Do pobrania
Deklaracja środowiskowa produktu (EPD) AS 30 11 FT / 6419370 , 1.48MB , pdf
Do pobrania
Brytyjska Deklaracja Zgodności AS 30 11 FT / 6419370 , 0.09MB , pdf
Do pobrania
REACH Deklaracja zgodności AS 30 11 FT / 6419370 , 0.12MB , pdf
Do pobrania
RoHS Deklaracja zgodności AS 30 11 FT / 6419370 , 0.12MB , pdf
