Wspornik wieszakowy AS 15 41 | 410 | 1,5
morepic-1 morepic-2 video-1

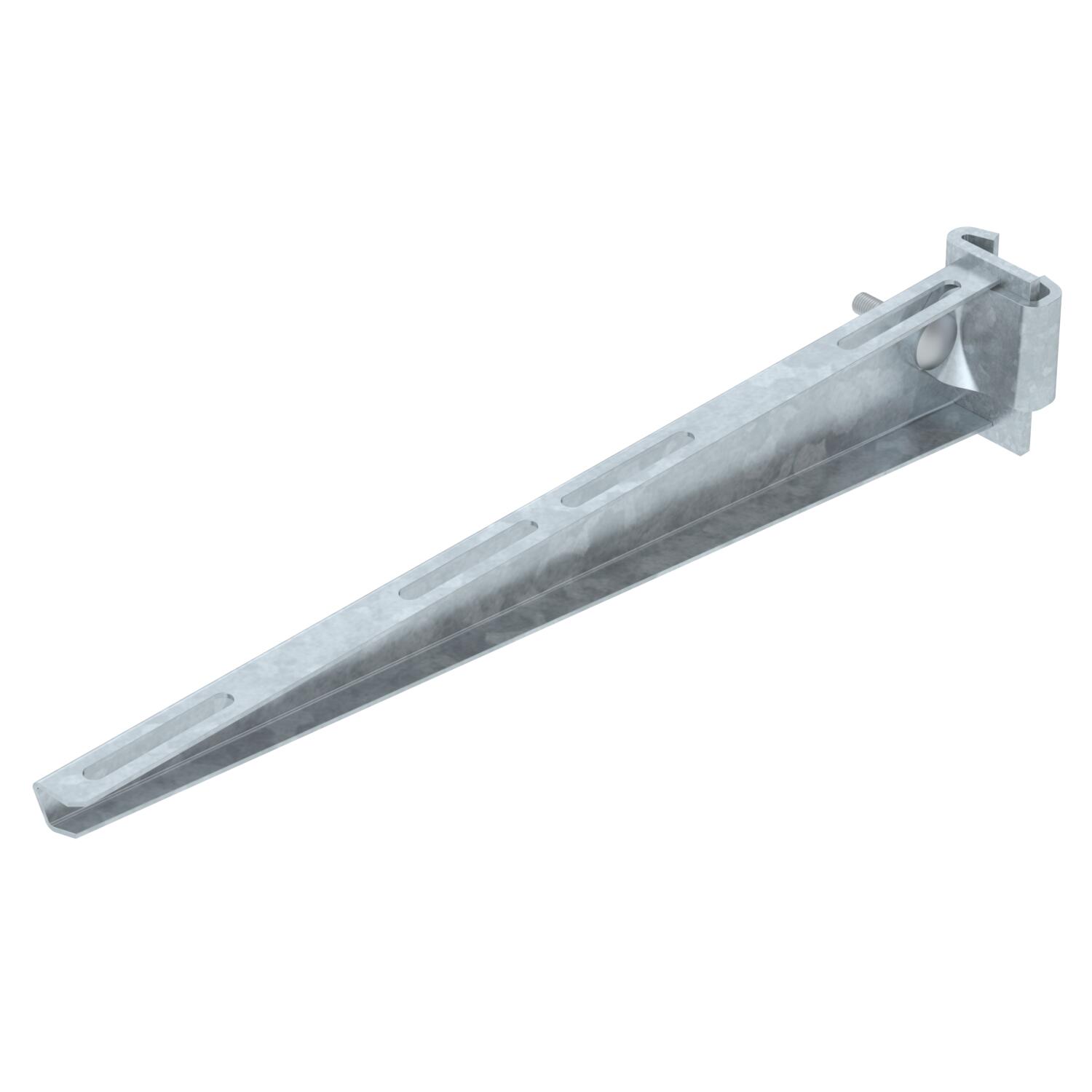

Wspornik wieszakowy AS 15

Nr kat. 6421423 | EAN 4012196207978

41 mm
1,5 kN
Opis produktu
Opis produktu
Wspornik wieszakowy w wersji lekkiej do bezstopniowego mocowania na wieszaku IS 8.
  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
  • Wieszak I
Dane techniczne

Dane techniczne

Artykuł EPD tak
Długość 41 mm
F w kN 1,5 kN
Kolor cyjan
Materiał Stal
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą zanurzeniową
Stal nierdzewna, wytrawiana brak
Szerokość 410 mm
Wykonanie Wieszakowy

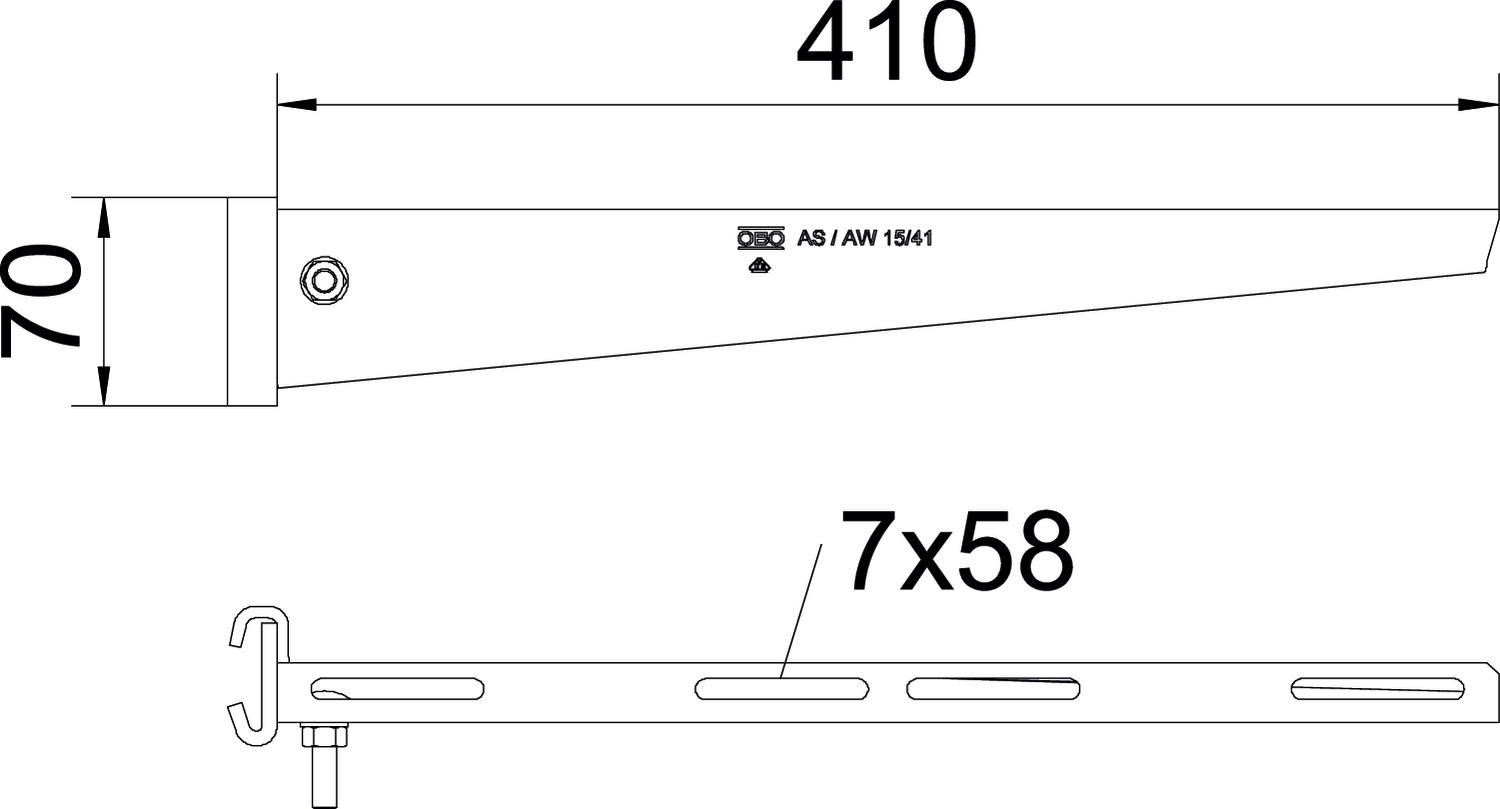

Wymiar B410mm
Wymiar A 41 mm
Wymiar B 410 mm
Wymiar H 70 mm
Wysokość 70 mm

Dane techniczne

Wykres obciazenia wspornika typ AS 15

Wykres obciazenia wspornika typ AS 15
  • Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
  • Dopuszczalne obciążenie wspornika w kN bez ciężaru montera Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Wykresy obciążeń dla różnych długości wsporników w mm Wykresy obciążeń dla różnych długości wsporników w mm
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość F w kN Nr kat. Ilość Najmniejsza sprzedawana ilość
AS 15 11 FT 41 mm 110 mm 1,5 kN 6421326
1 Sztuka
AS 15 16 FT 41 mm 160 mm 1,5 kN 6421334
1 Sztuka
AS 15 21 FT 41 mm 210 mm 1,5 kN 6421350
1 Sztuka
AS 15 31 FT 41 mm 310 mm 1,5 kN 6421385
1 Sztuka
AS 15 41 FT 41 mm 410 mm 1,5 kN 6421423
1 Sztuka
AS 15 51 FT 41 mm 510 mm 1,5 kN 6421466
1 Sztuka
AS 15 61 FT 41 mm 610 mm 1,5 kN 6421490
1 Sztuka
Dodatki

Akcesoria montażowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba z łbem kratownicowym z nakrętką kombinowaną F Śruba z łbem kratownicowym z nakrętką kombinowaną F FRSB 6x12 F 6406122
100 Sztuka
Do pobrania

Karta danych technicznych AS 15 41 FT / 6421423 , 0.22MB , pdf
