Wspornik ścienny AW 80
Nr kat. 6417868 | EAN 4012196203772
- Opis produktu
-

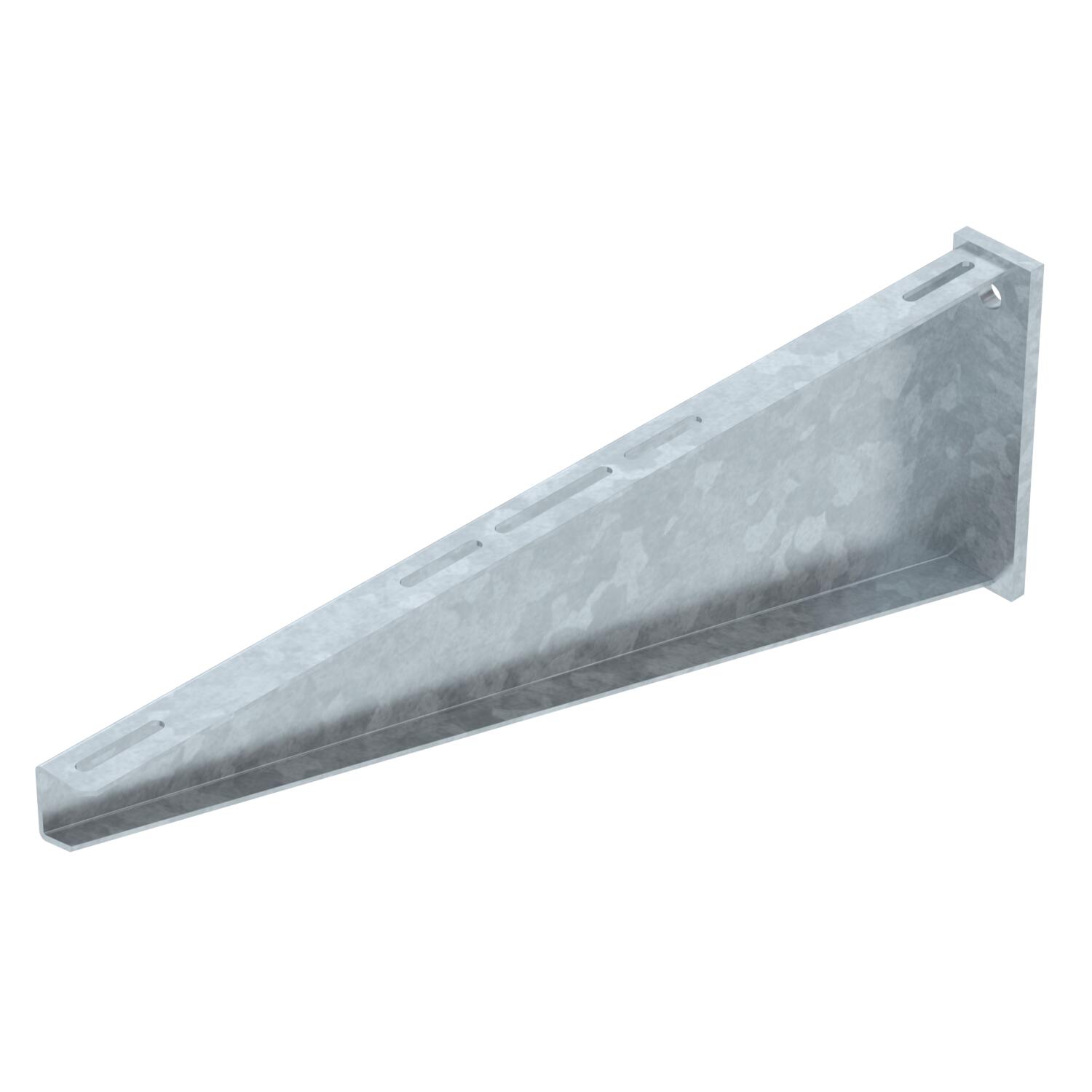

Opis produktuCiężki wspornik ścienny z przyspawaną płytą montażową.
-
- Dane techniczne
-

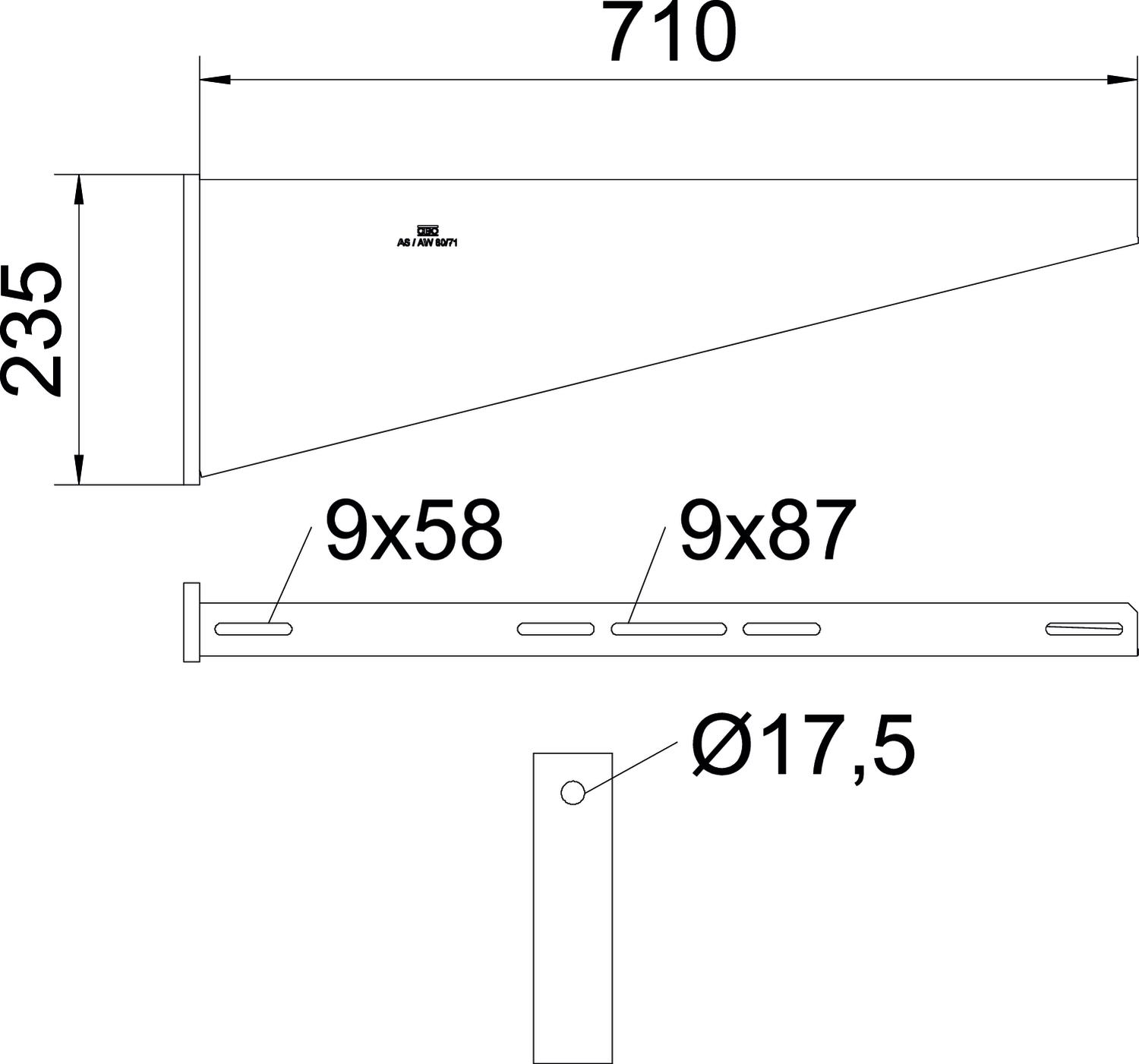

Wymiary
Długość 60 mm F w kN 8 kN Kolor cyjan Materiał Stal Podtrzymanie funkcji brak Powierzchnia cynkowana metodą zanurzeniową Ślad węglowy CO₂ (GWP) od kołyski po bramę 13,7003 kg CO₂e / 1 Sztuka Średnica otworu 17,5 mm Stal nierdzewna, wytrawiana brak Szerokość 710 mm Wykonanie Wspornik ścienno-stropowy Wymiar B710mm Wymiar A 60 mm Wymiar B 710 mm Wymiar H 235 mm Wysokość 235 mm Zakres kąta maks. 90 mm Zakres kąta min. 90 mm Dane techniczne
Wykres obciazenia wspornika typ AW 80
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
- Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba z łbem kratownicowym z nakrętką kombinowaną F
FRSB 6x12 F 6406122 100 Sztuka - Do pobrania
-
