Wspornik ścienny AW 80
Nr kat. 6417817 | EAN 4012196203659
- Opis produktu
-

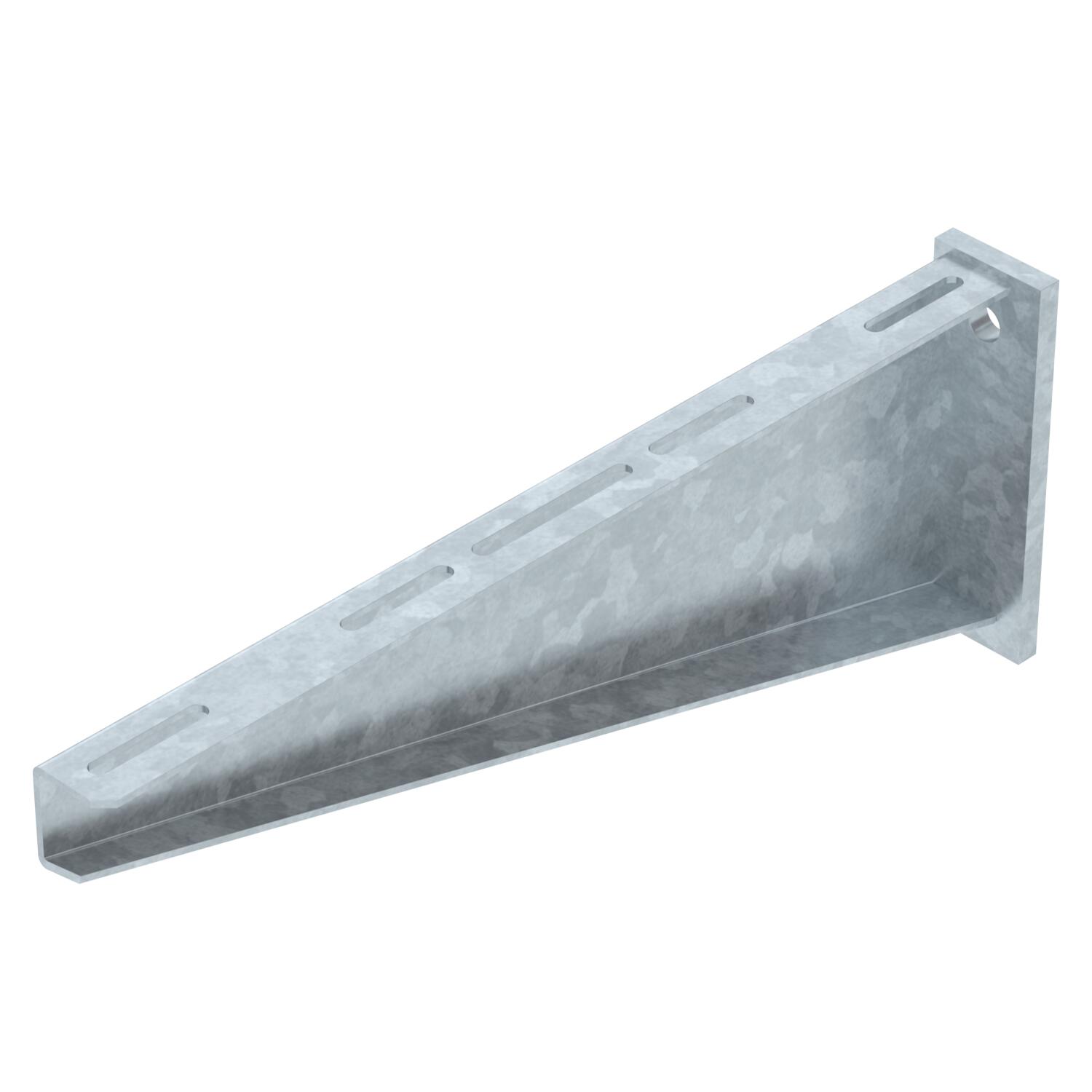

Opis produktuCiężki wspornik ścienny z przyspawaną płytą montażową.
-
- Dane techniczne
-

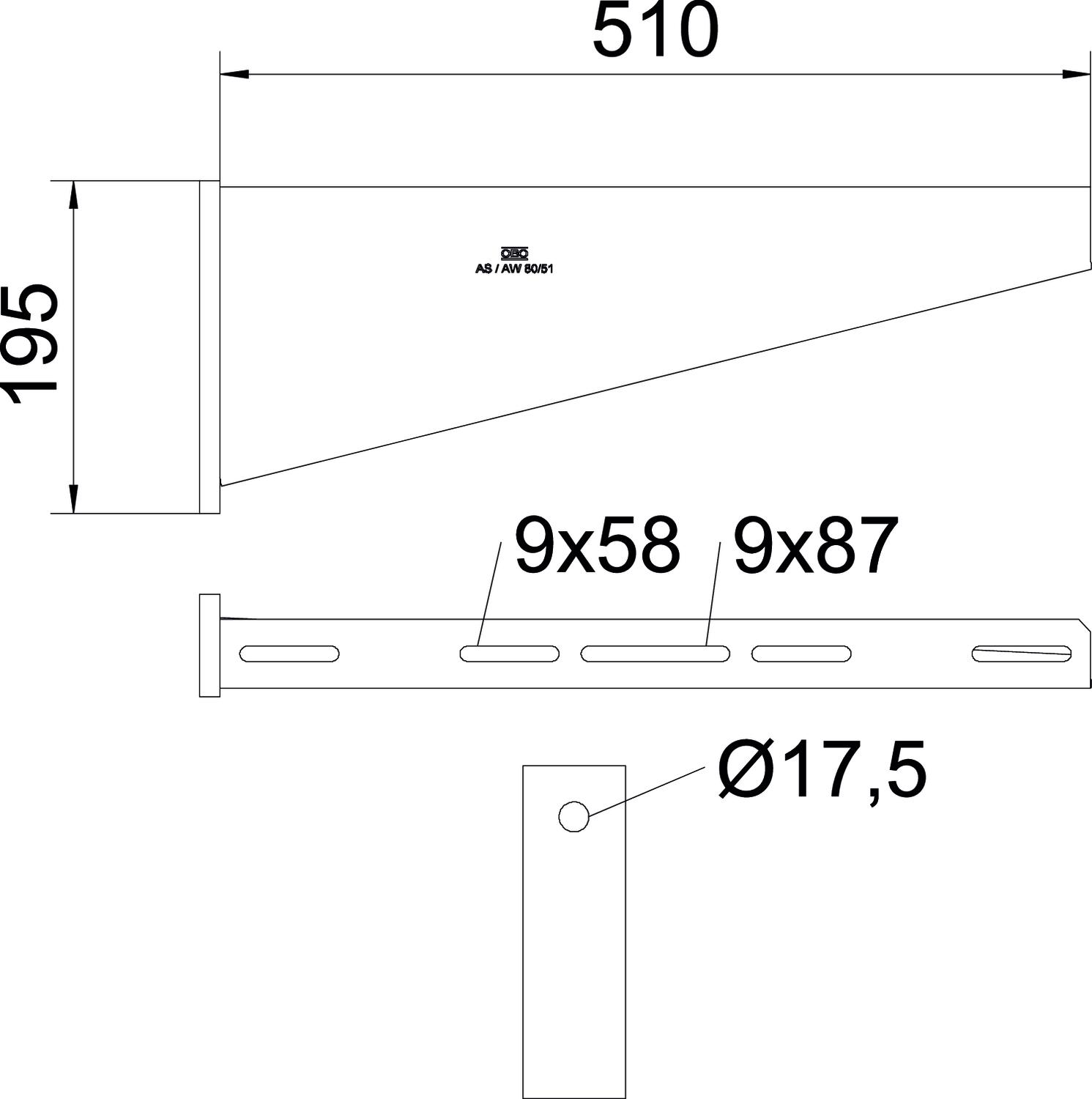

Wymiary
Długość 60 mm F w kN 8 kN Kolor cyjan Materiał Stal Podtrzymanie funkcji brak Powierzchnia cynkowana metodą zanurzeniową Średnica otworu 17,5 mm Stal nierdzewna, wytrawiana brak Szerokość 510 mm Wykonanie Wspornik ścienno-stropowy Wymiar B510mm Wymiar A 60 mm Wymiar B 510 mm Wymiar H 195 mm Wysokość 195 mm Zakres kąta maks. 90 mm Zakres kąta min. 90 mm Dane techniczne
Wykres obciazenia wspornika typ AW 80
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
- Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba z łbem kratownicowym z nakrętką kombinowaną F
FRSB 6x12 F 6406122 100 Sztuka - Do pobrania
-
Karta danych technicznych AW 80 51 FT / 6417817 , 0.27MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE AW 80 51 FT / 6417817 , 0.13MB , pdfDeklaracja środowiskowa AW 80 51 FT / 6417817 , 1.48MB , pdfBrytyjska Deklaracja Zgodności AW 80 51 FT / 6417817 , 0.09MB , pdfREACH Deklaracja zgodności AW 80 51 FT / 6417817 , 0.12MB , pdfRoHS Deklaracja zgodności AW 80 51 FT / 6417817 , 0.13MB , pdfCertyfikat (pozwolenie na używanie znaku) Pozwolenie na używanie znaku VDE, wieszaki i wysięgniki , 0.12MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdfInstrukcja montażu Instrukcja montażu systemów U , 1.76MB , pdf
