Wspornik ścienno-wieszakowy MWAM 12
Nr kat. 6424556 | EAN 4012195438571
- Opis produktu
-

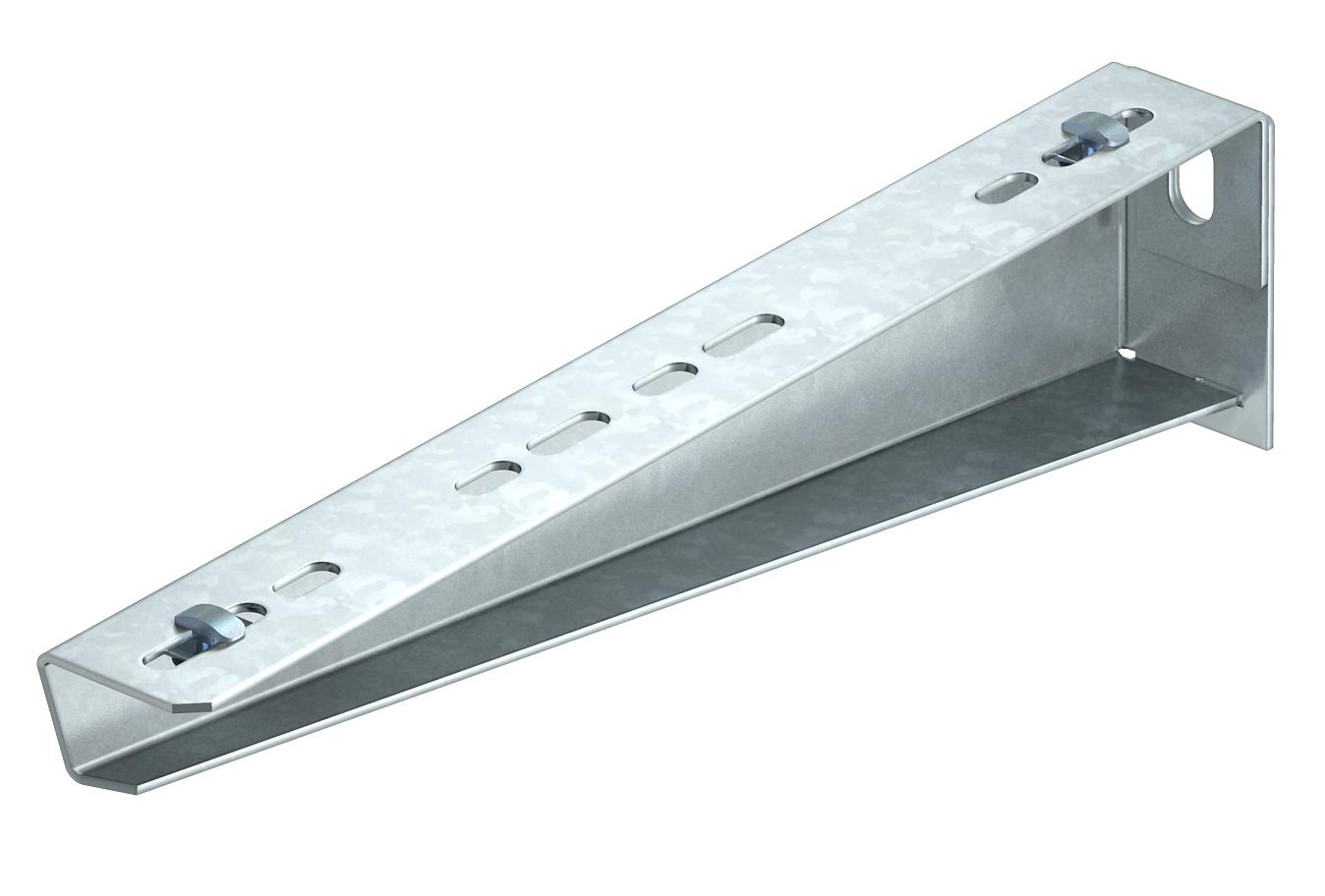

Opis produktuLekki wspornik ścienno-wieszakowy wraz z szybkozłączem do mocowania koryta kablowego typu RKSM.
-
- Dane techniczne
-
Wymiary
Długość 38 mm F w kN 1,2 kN Kolor cyjan Maß W 410 mm Materiał Stal Podtrzymanie funkcji brak Powierzchnia cynkowana metodą Sendzimira Ślad węglowy CO₂ (GWP) od kołyski po bramę 1,9579 kg CO₂e / 1 Sztuka Średnica otworu 11 mm Stal nierdzewna, wytrawiana brak Szerokość 16 in Szerokość 410 mm Wykonanie Wspornik ścienno-stropowy Wymiar B410mm Wymiar A 38 mm Wymiar B 410 mm Wymiar H 83 mm Wysokość 3,27 in Wysokość 83 mm Zakres kąta maks. 90 mm Zakres kąta min. 90 mm Dane techniczne

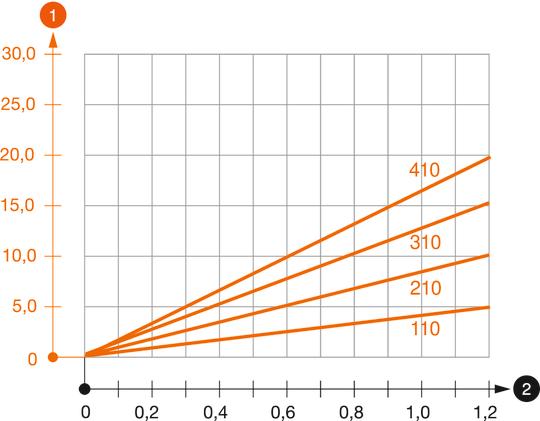

Wykres obciazenia wspornika typu MWAM 12
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
- Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Szybkozłączka FCM
FCM F 6424548 50 Sztuka - Do pobrania
-
