Wspornik ścienno-wieszakowy MWAG 12 FS
Nr kat. 6424600 | EAN 4012196324736
- Opis produktu
-

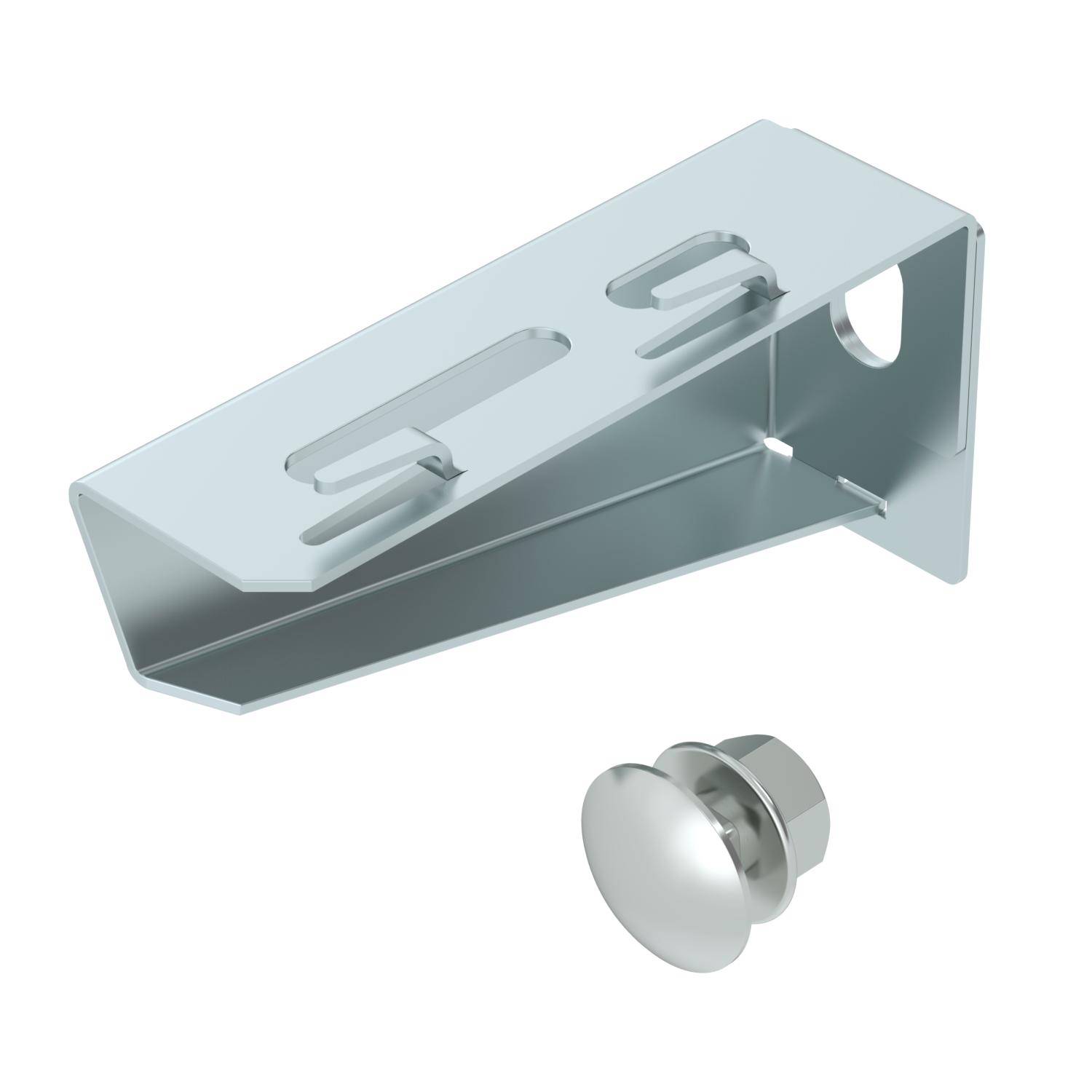

Opis produktuLekki wspornik ścienno-wieszakowy w wersji kątowej do bezśrubowego zamocowania korytka siatkowego.
-
- Dane techniczne
-
Dane techniczne

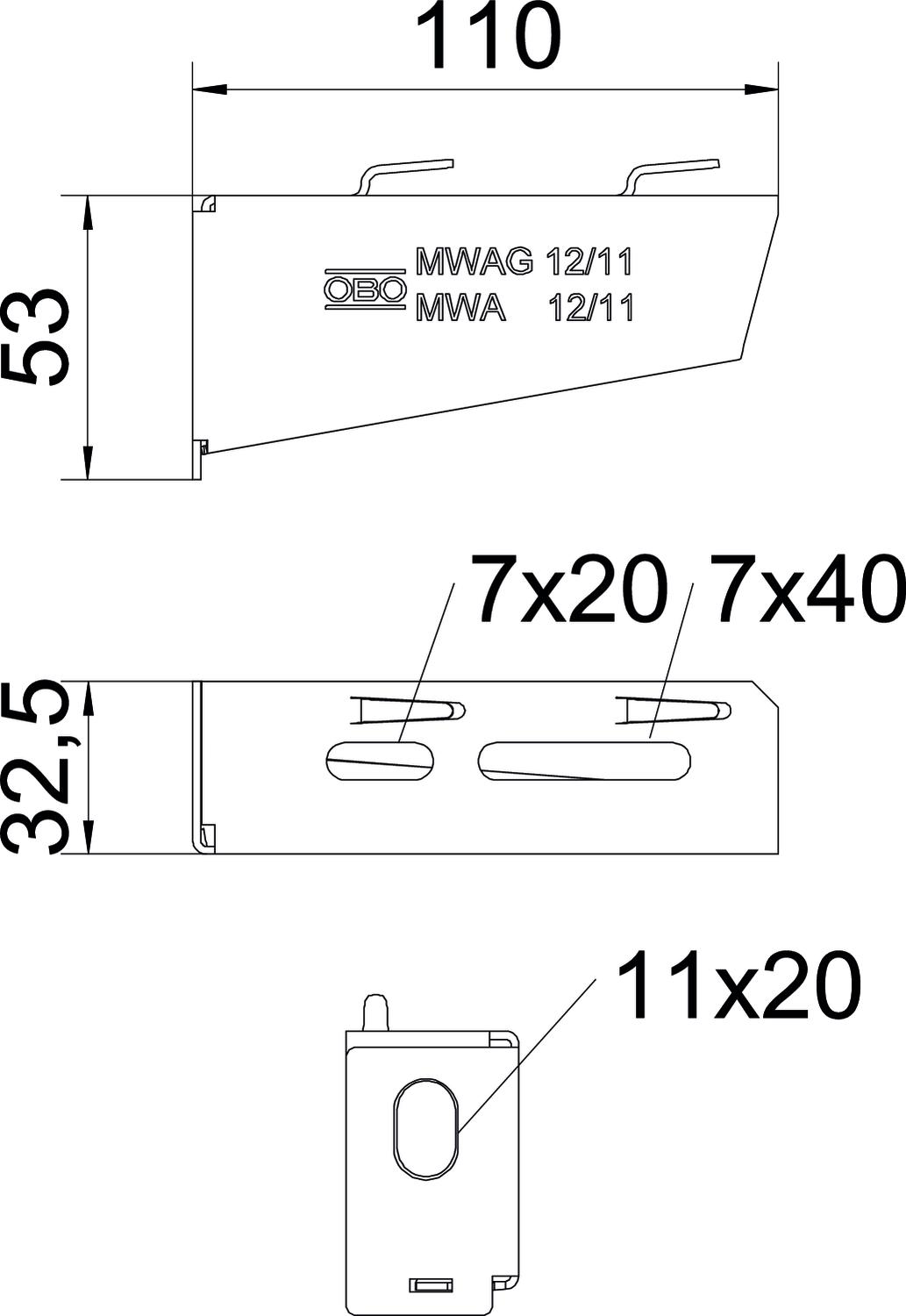

do szerokości maks. 100 mm do szerokości min. 100 Długość 32,5 mm F w kN 1,2 kN Kolor cyjan Materiał Stal Podtrzymanie funkcji brak Powierzchnia cynkowana metodą Sendzimira Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,3826 kg CO₂e / 1 Sztuka Średnica otworu 11 mm Stal nierdzewna, wytrawiana brak Szerokość 110 mm Wykonanie Wspornik ścienno-stropowy Wymiar B110mm Wymiar A 32,5 mm Wymiar B 110 mm Wymiar H 53 mm Wysokość 53 mm Zakres kąta maks. 90 mm Zakres kąta min. 90 mm Dane techniczne
Wykres obciazenia wspornika typ MWAG 12
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
- Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba z łbem kratownicowym z nakrętką kombinowaną F
FRSB 6x12 F 6406122 100 Sztuka - Do pobrania
-
Karta danych technicznych MWAG 12 11 FS / 6424600 , 0.34MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE MWAG 12 11 FS / 6424600 , 0.13MB , pdfDeklaracja środowiskowa MWAG 12 11 FS / 6424600 , 1.48MB , pdfBrytyjska Deklaracja Zgodności MWAG 12 11 FS / 6424600 , 0.09MB , pdfREACH Deklaracja zgodności MWAG 12 11 FS / 6424600 , 0.12MB , pdfRoHS Deklaracja zgodności MWAG 12 11 FS / 6424600 , 0.12MB , pdfCertyfikat (pozwolenie na używanie znaku) Pozwolenie na używanie znaku VDE, wieszaki i wysięgniki , 0.12MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdf
