Wspornik ścienno-wieszakowy MWA 12 FS
Nr kat. 6424732 | EAN 4012196636976
- Opis produktu
-

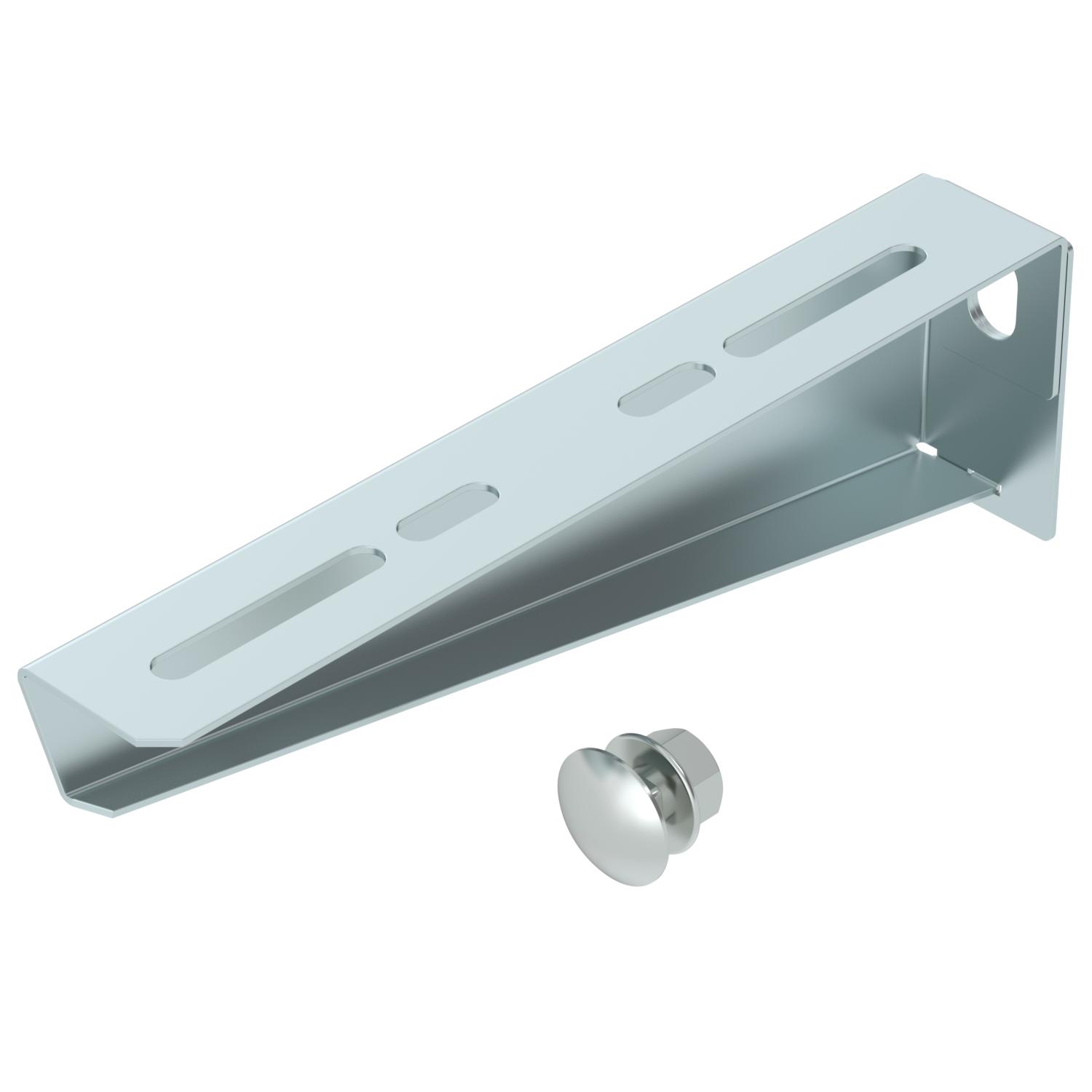

Opis produktuLekki wspornik ścienno- wieszakowy w wersji zaginanej.
-
- Dane techniczne
-

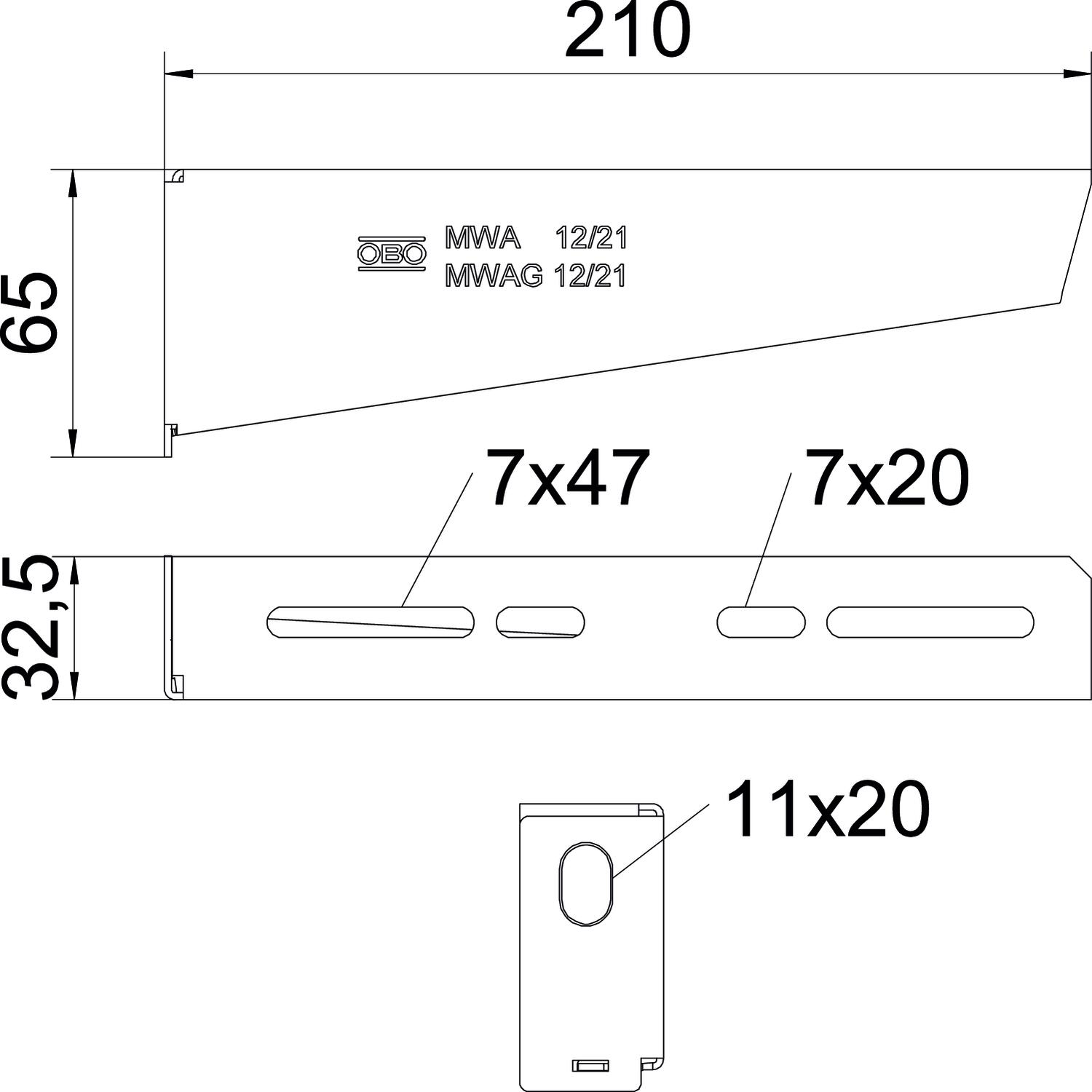

Wymiary
Długość 32,5 mm F w kN 1,2 kN Kolor cyjan Maß W 210 mm Materiał Stal Podtrzymanie funkcji tak Powierzchnia cynkowana metodą Sendzimira Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,653 kg CO₂e / 1 Sztuka Średnica otworu 11 mm Stal nierdzewna, wytrawiana brak Szerokość 8 in Szerokość 210 mm Wykonanie Wspornik ścienno-stropowy Wymiar B210mm Wymiar A 32,5 mm Wymiar B 210 mm Wymiar H 65 mm Wysokość 2,56 in Wysokość 65 mm Zakres kąta maks. 90 mm Zakres kąta min. 90 mm Dane techniczne
Wykres obciazenia wspornika typ MWA 12
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
- Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Szybkozłączka FCM
FCM F 6424548 50 Sztuka - Do pobrania
-
