Wspornik ścienno-wieszakowy AWG 15 FT
Nr kat. 6420608 | EAN 4012196662531
- Opis produktu
-

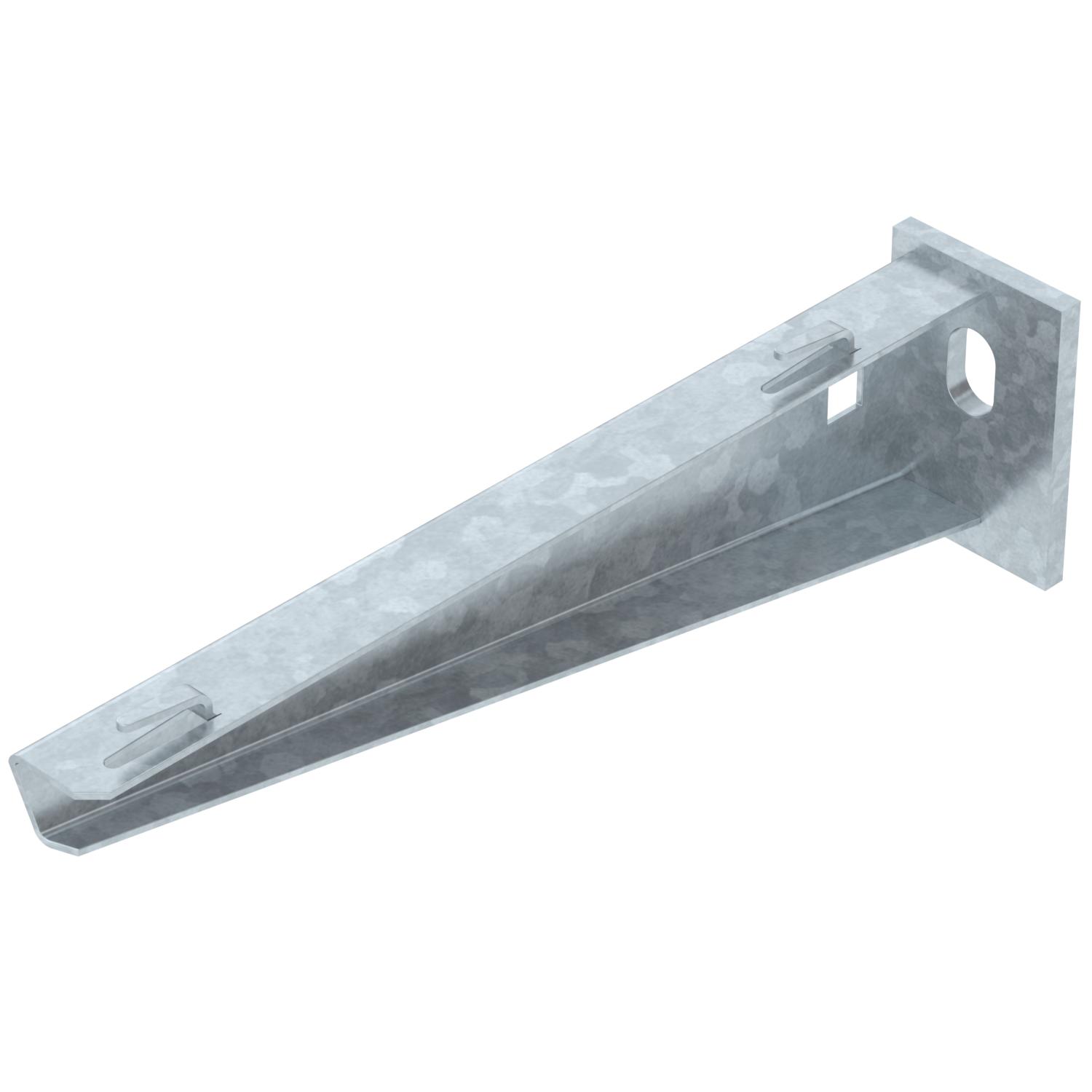

Opis produktuLekki wspornik ścienno-wieszakowy z przyspawaną głowicy do bezśrubowego zamocowania korytek siatkowych.
-
- Dane techniczne
-
Dane techniczne

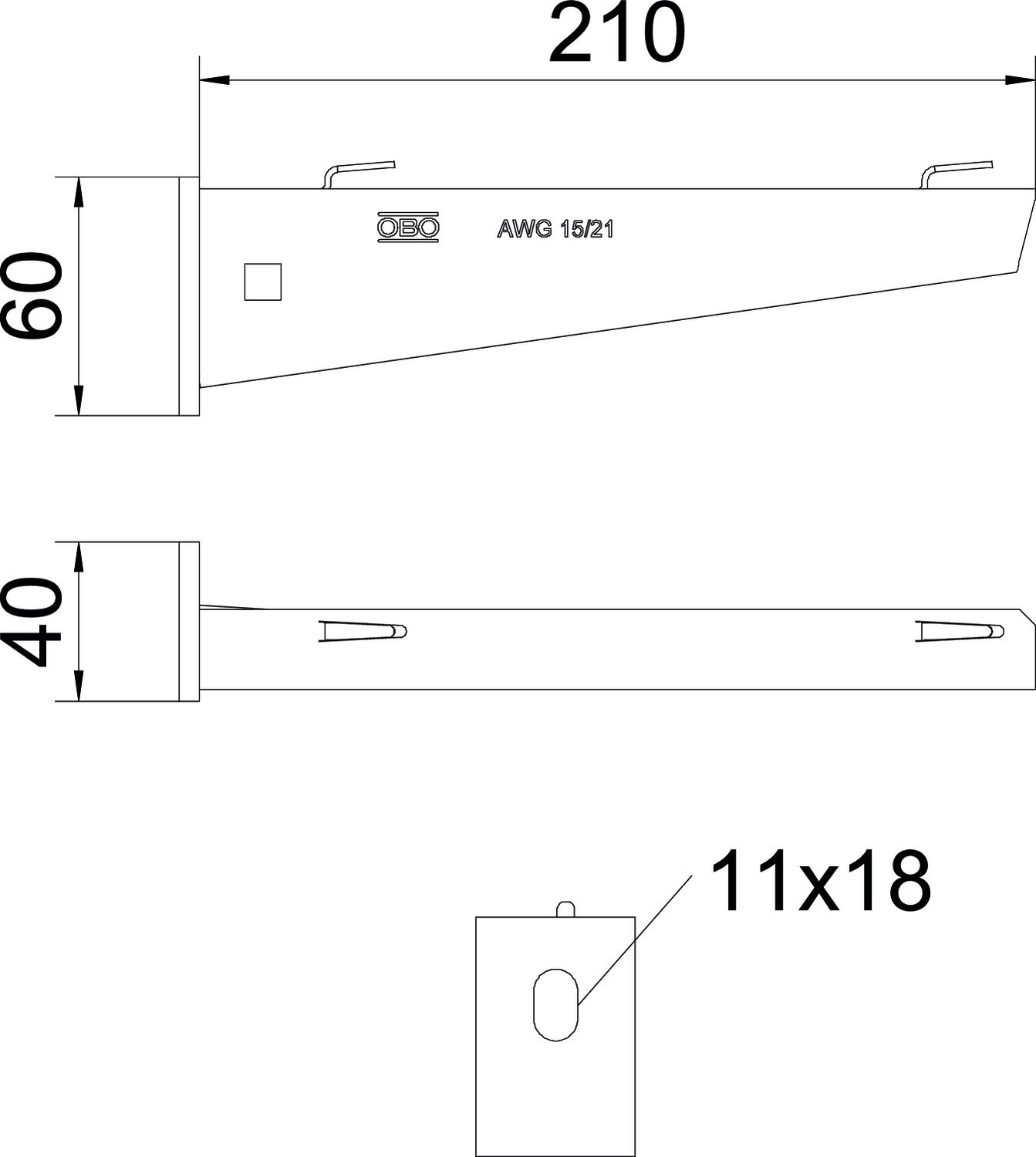

do szerokości maks. 200 mm do szerokości min. 200 Długość 40 mm F w kN 1,5 kN Kolor cyjan Materiał Stal Podtrzymanie funkcji brak Powierzchnia cynkowana metodą zanurzeniową Średnica otworu 11 mm Stal nierdzewna, wytrawiana brak Szerokość 210 mm Wykonanie Wspornik ścienno-stropowy Wymiar B210mm Wymiar A 40 mm Wymiar B 210 mm Wymiar H 60 mm Wysokość 60 mm Zakres kąta maks. 90 mm Zakres kąta min. 90 mm Dane techniczne
Wykres obciazenia wspornika typ AW G 15
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
- Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych AW G 15 21 FT / 6420608 , 0.30MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE AW G 15 21 FT / 6420608 , 0.13MB , pdfBrytyjska Deklaracja Zgodności AW G 15 21 FT / 6420608 , 0.09MB , pdfREACH Deklaracja zgodności AW G 15 21 FT / 6420608 , 0.12MB , pdfRoHS Deklaracja zgodności AW G 15 21 FT / 6420608 , 0.13MB , pdfCertyfikat (pozwolenie na używanie znaku) Pozwolenie na używanie znaku VDE, wieszaki i wysięgniki , 0.12MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdf
