Wspornik ścienno-wieszakowy AWG 15 A2
Nr kat. 6420634 | EAN 4012195058434
- Opis produktu
-

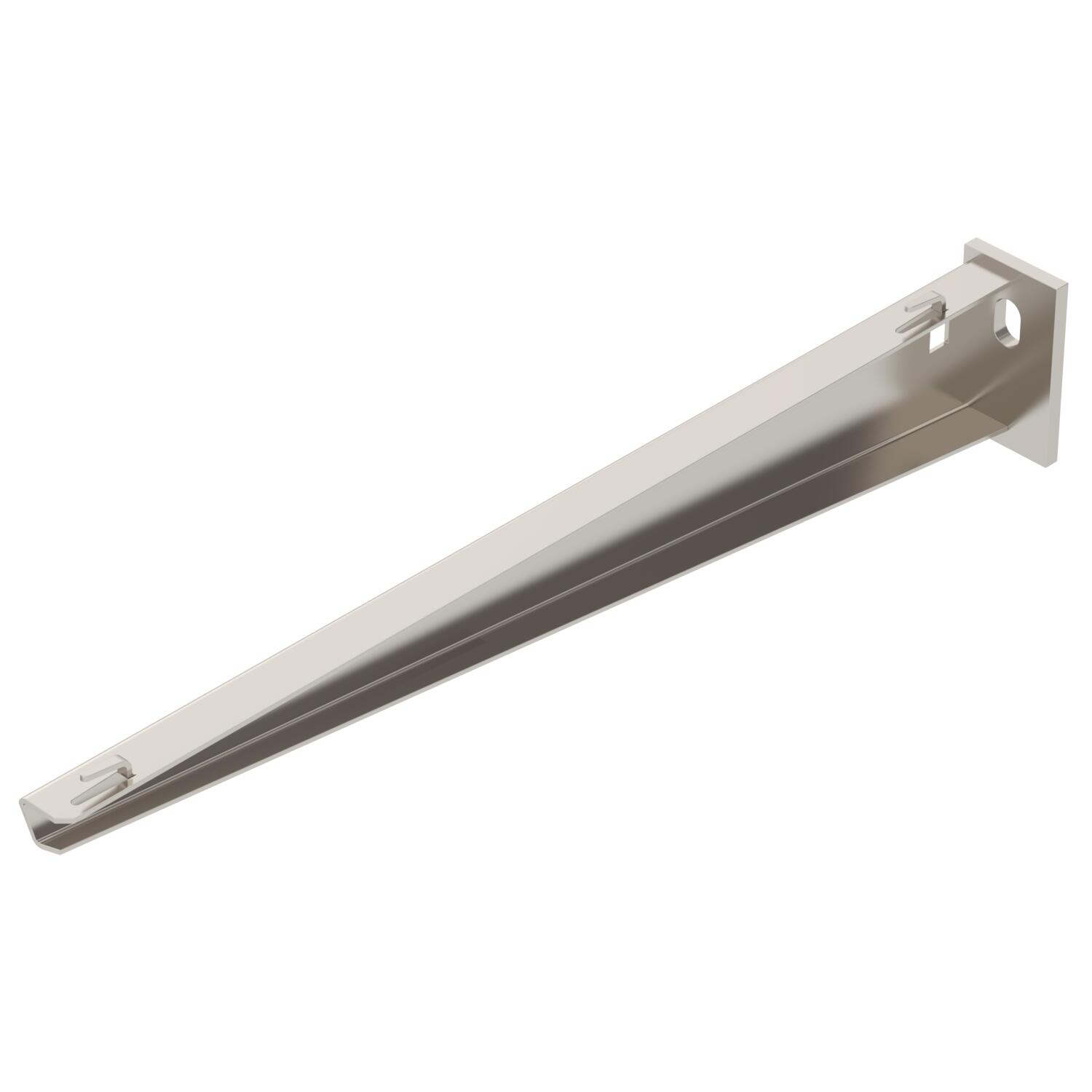

Opis produktuLekki wspornik ścienno-wieszakowy z przyspawaną płytą montażową do bezśrubowego zamocowania korytka siatkowego.
-
- Dane techniczne
-
Dane techniczne

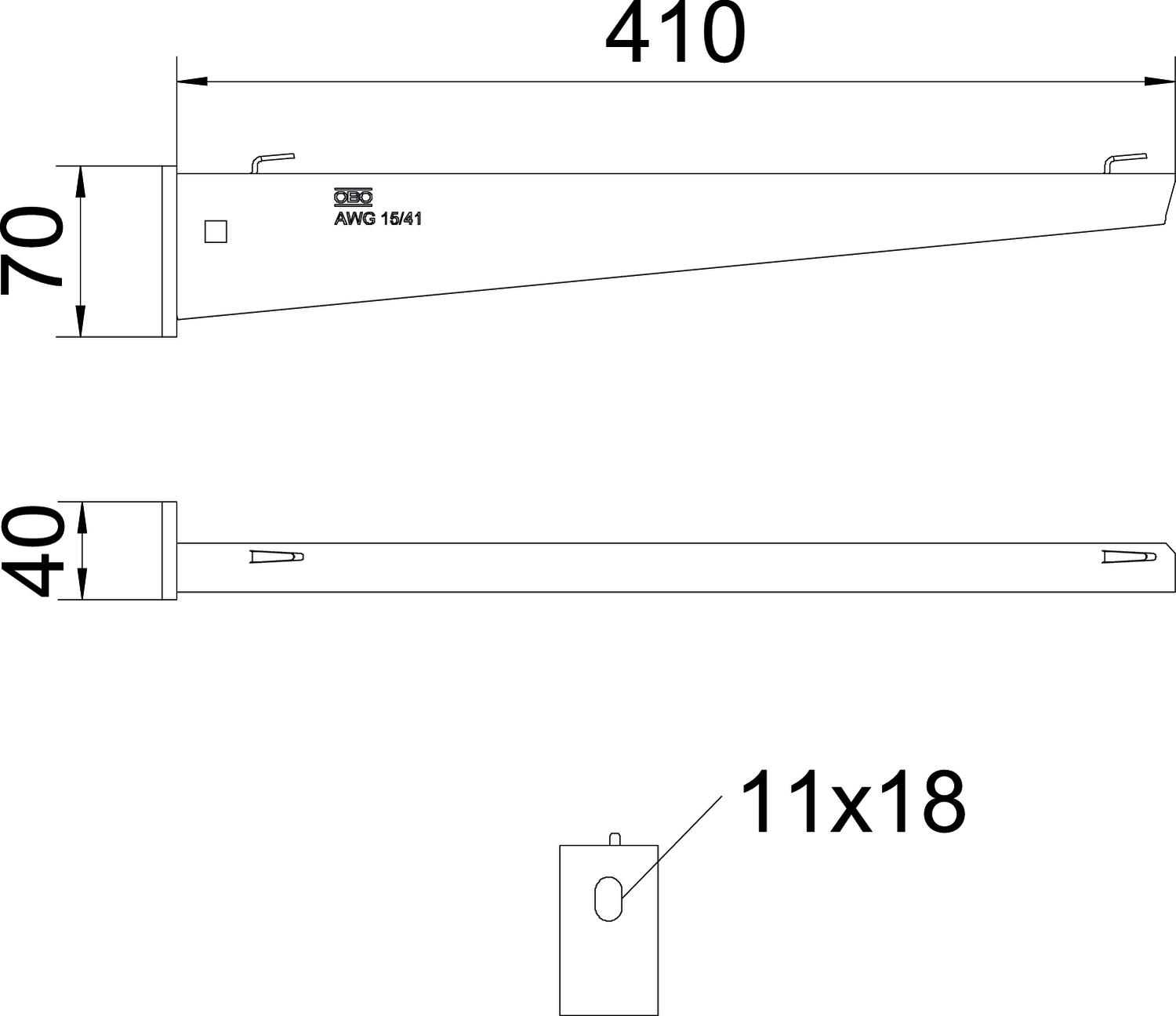

do szerokości maks. 400 mm do szerokości min. 400 Długość 40 mm F w kN 1,5 kN Kolor stal szlachetna Materiał stal nierdzewna 1.4301 Podtrzymanie funkcji brak Powierzchnia pusty, po obróbce Średnica otworu 11 mm Stal nierdzewna, wytrawiana tak Szerokość 410 mm Wykonanie Wspornik ścienno-stropowy Wymiar B410mm Wymiar A 40 mm Wymiar B 410 mm Wymiar H 70 mm Wysokość 70 mm Zakres kąta maks. 90 mm Zakres kąta min. 90 mm Dane techniczne
Wykres obciazenia wspornika typ AW G 15
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
