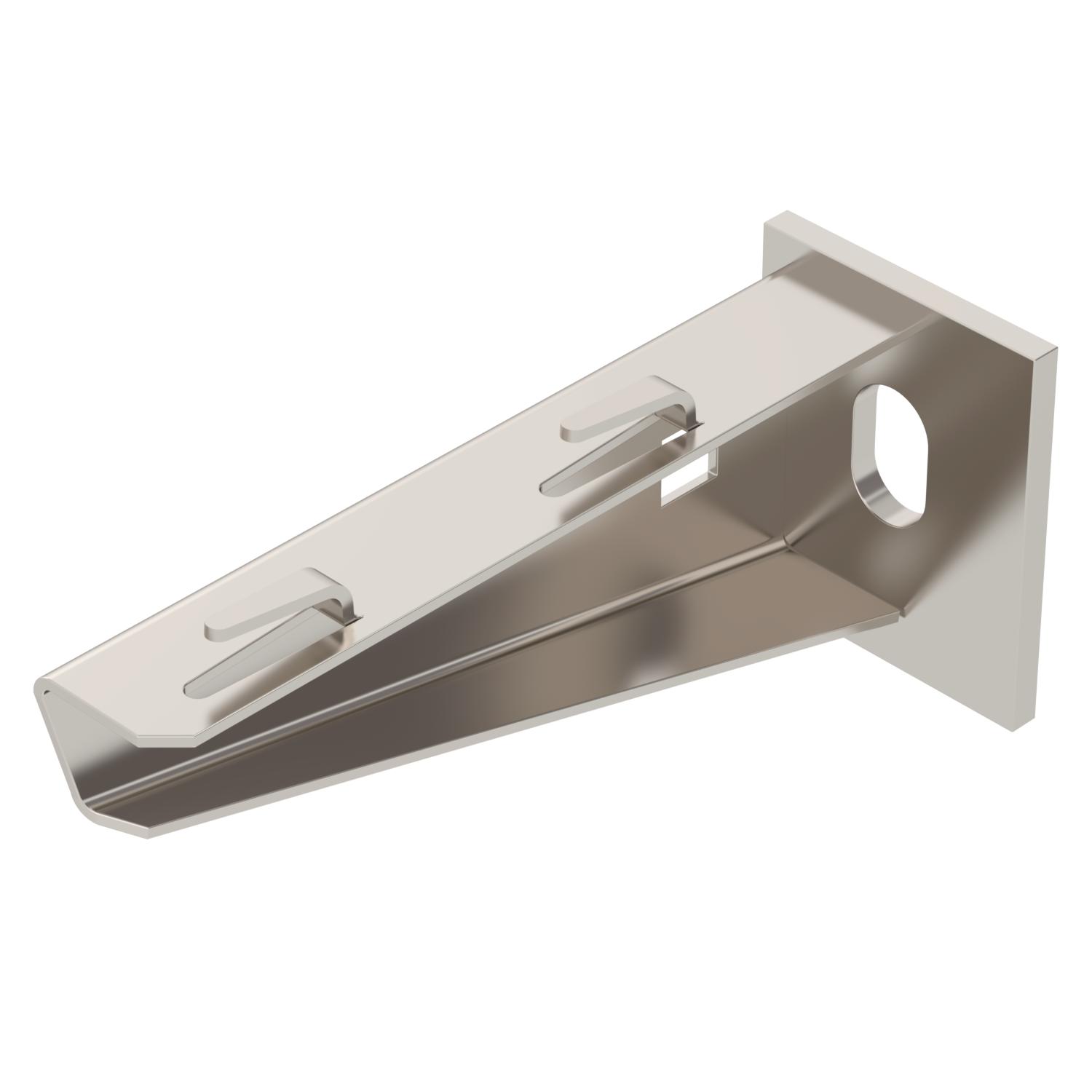

Wspornik ścienno-wieszakowy AWG 15 A2
Nr kat. 6420625 | EAN 4012195058373
- Opis produktu
-
Opis produktuLekki wspornik ścienno-wieszakowy z przyspawaną płytą montażową do bezśrubowego zamocowania korytka siatkowego.
-
- Dane techniczne
-
Dane techniczne

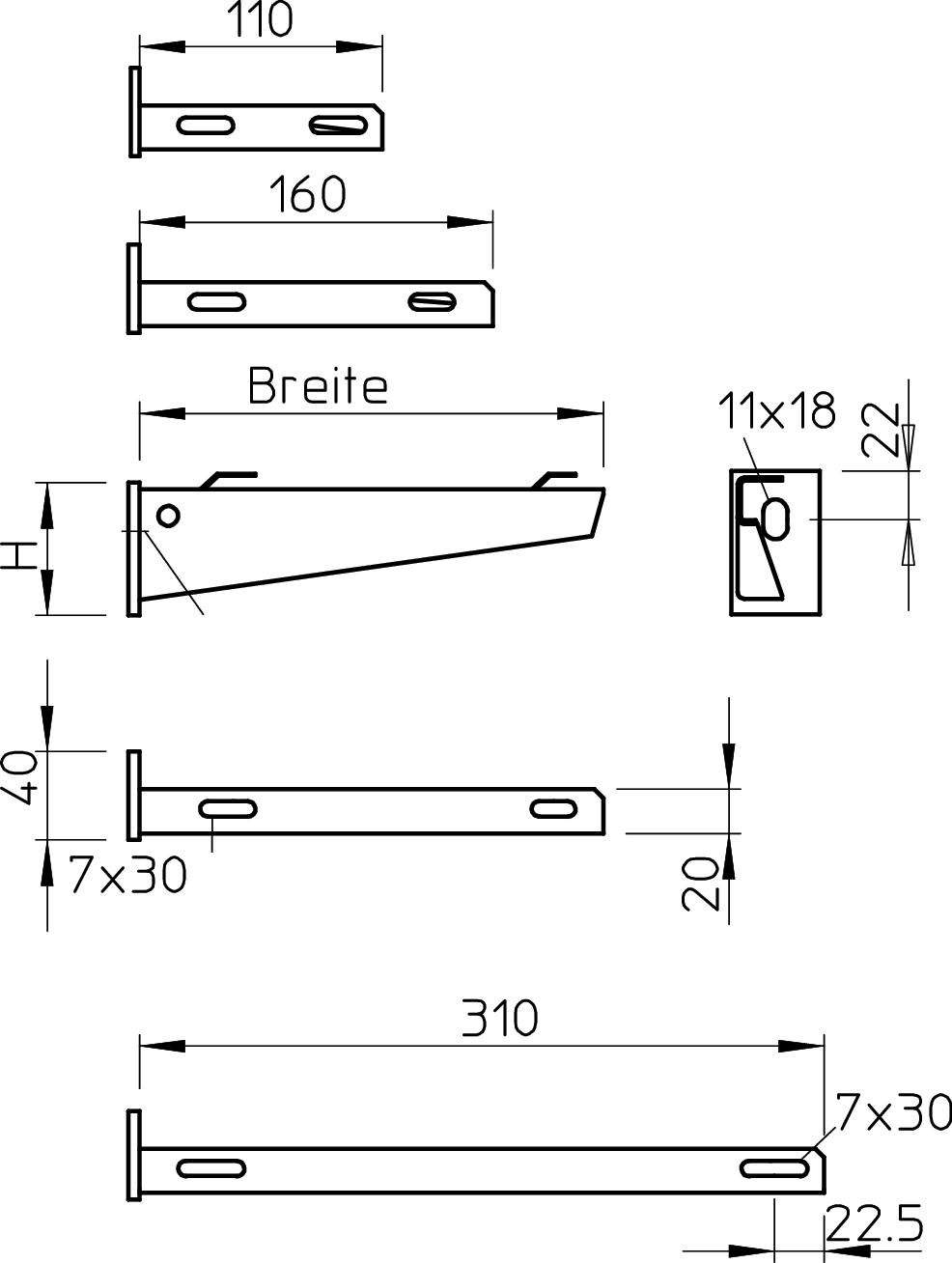

do szerokości maks. 100 mm do szerokości min. 100 Długość 40 mm F w kN 1,5 kN Kolor stal szlachetna Materiał stal nierdzewna 1.4301 Podtrzymanie funkcji brak Powierzchnia pusty, po obróbce Średnica otworu 11 mm Stal nierdzewna, wytrawiana tak Szerokość 110 mm Wykonanie Wspornik ścienno-stropowy Wymiar B110mm Wymiar A 40 mm Wymiar B 110 mm Wymiar H 50 mm Wysokość 50 mm Zakres kąta maks. 90 mm Zakres kąta min. 90 mm Dane techniczne
Wykres obciazenia wspornika typ AW G 15
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
- Wszystkie typy
- Do pobrania
-
Karta danych technicznych AWG 15 11 A2 / 6420625 , 0.31MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE AWG 15 11 A2 / 6420625 , 0.13MB , pdfDeklaracja środowiskowa AWG 15 11 A2 / 6420625 , 1.48MB , pdfBrytyjska Deklaracja Zgodności AWG 15 11 A2 / 6420625 , 0.09MB , pdfREACH Deklaracja zgodności AWG 15 11 A2 / 6420625 , 0.12MB , pdfRoHS Deklaracja zgodności AWG 15 11 A2 / 6420625 , 0.12MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdf
