Wspornik ścienno-wieszakowy AW 55
Nr kat. 6418619 | EAN 4012196204915
- Opis produktu
-

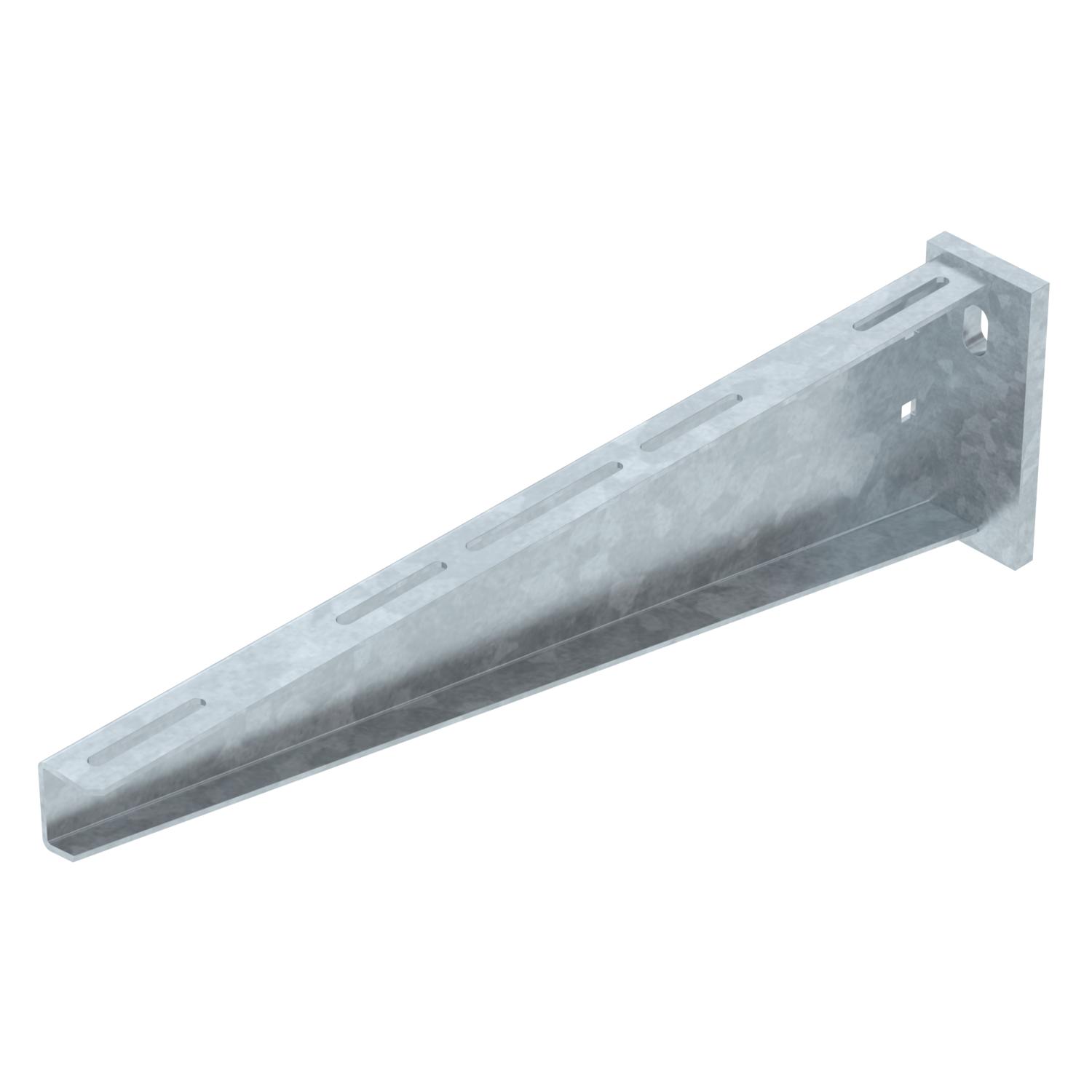

Opis produktuCiężki wspornik ścienno- wieszakowy z przyspawaną płytą głowicy.
-
- Dane techniczne
-
Dane techniczne

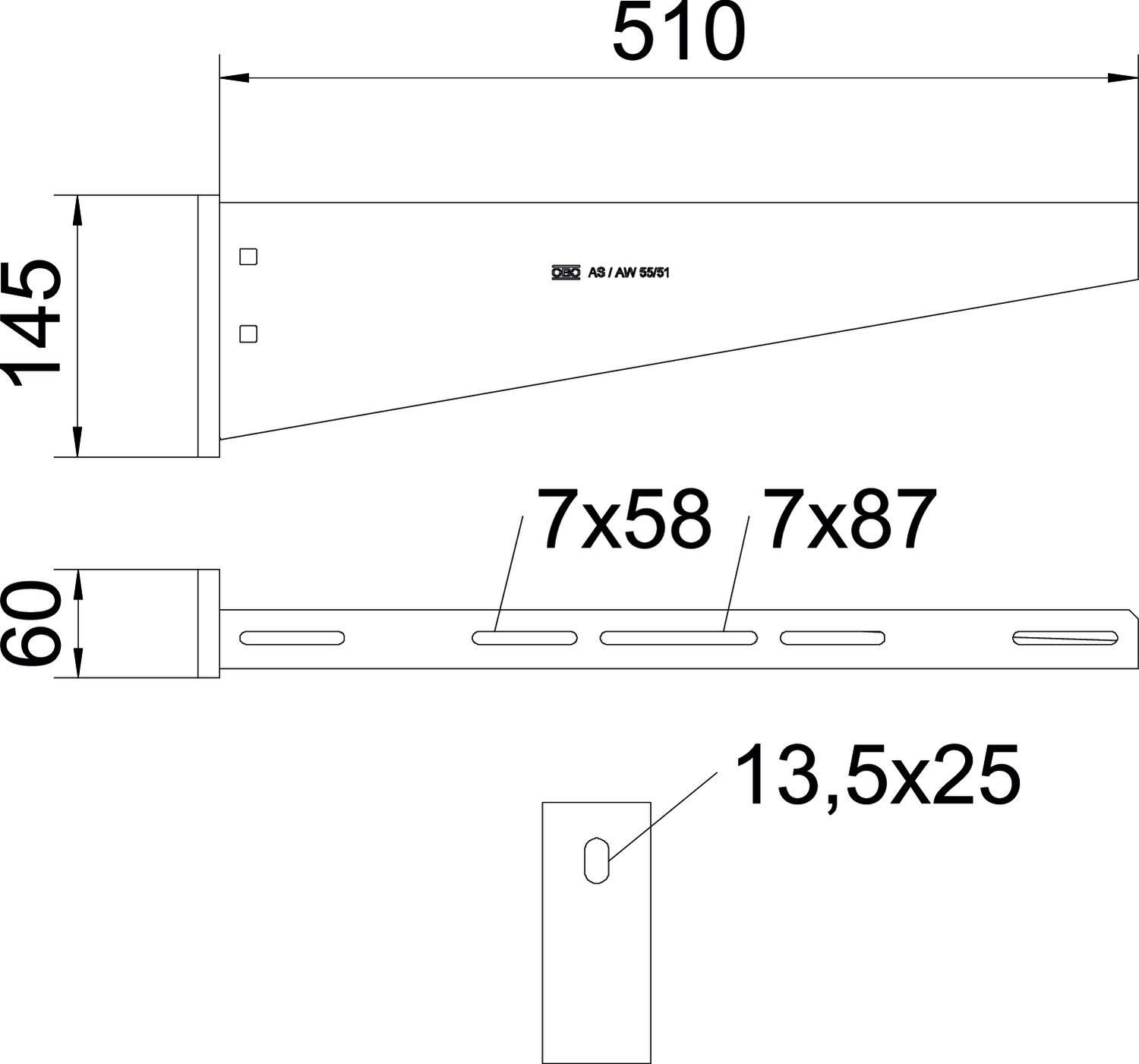

Artykuł EPD tak Długość 60 mm F w kN 5,5 kN Kolor cyjan Materiał Stal Podtrzymanie funkcji brak Powierzchnia cynkowana metodą zanurzeniową Średnica otworu 13,5 mm Stal nierdzewna, wytrawiana brak Szerokość 510 mm Wykonanie Wspornik ścienno-stropowy Wymiar B510mm Wymiar A 60 mm Wymiar B 510 mm Wymiar H 145 mm Wysokość 145 mm Zakres kąta maks. 90 mm Zakres kąta min. 90 mm Dane techniczne
Wykres obciazenia wspornika typ AW 55
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
- Wszystkie typy
-
Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba z łbem kratownicowym z nakrętką kombinowaną F
FRSB 6x12 F 6406122 100 Sztuka - Do pobrania
-
