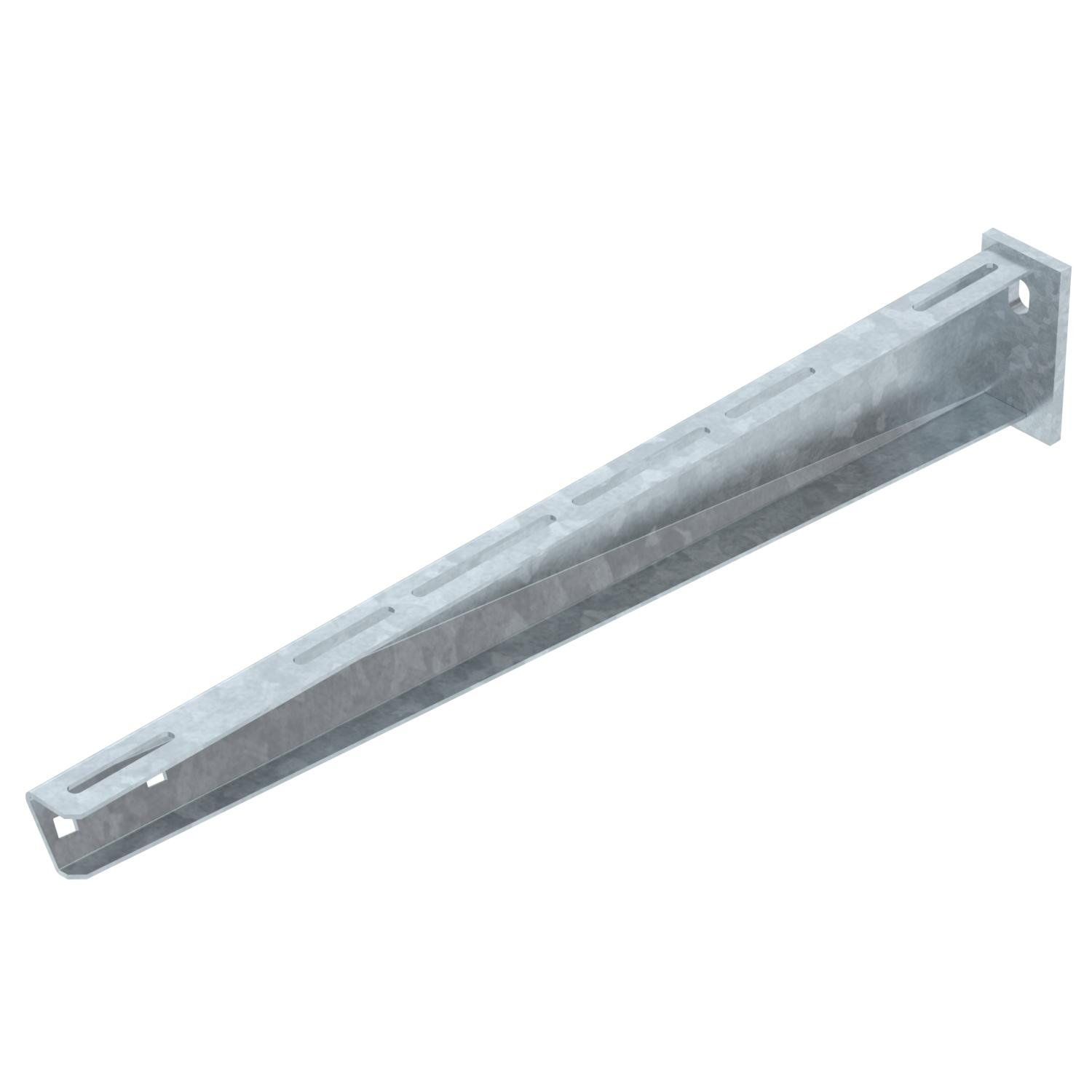

Wspornik ścienno-wieszakowy AW 30 FT
Nr kat. 6419828 | EAN 4012196206957
- Opis produktu
-
Opis produktuŚrednio ciężki wspornik ścienno- wieszakowy z przyspawaną płytą głowicy.
-
- Dane techniczne
-
Dane techniczne

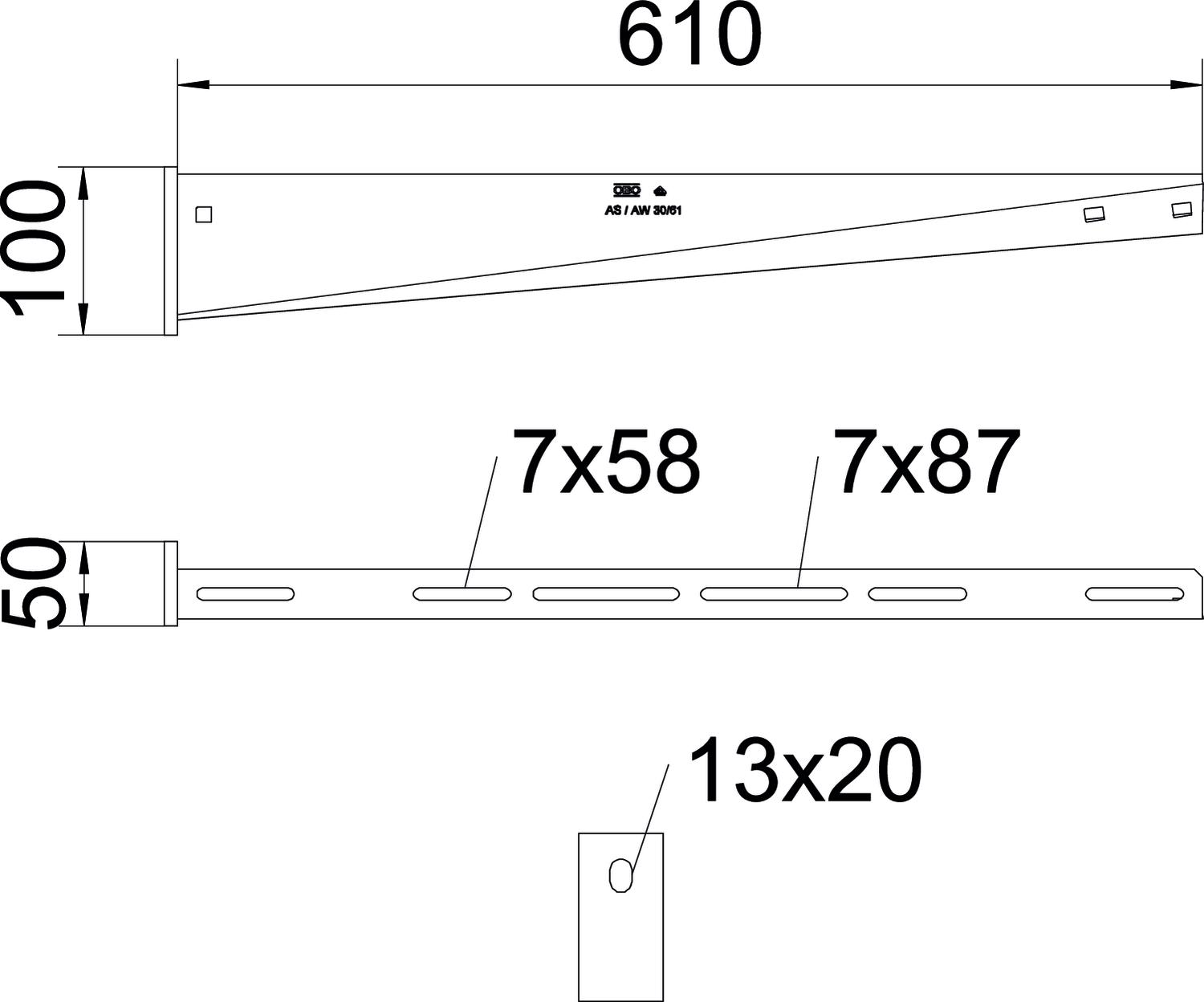

Artykuł EPD tak Długość 50 mm F w kN 3 kN Kolor cyjan Materiał Stal Podtrzymanie funkcji brak Powierzchnia cynkowana metodą zanurzeniową Ślad węglowy CO₂ (GWP) od kołyski po bramę 3,5657 kg CO₂e / 1 Sztuka Średnica otworu 13 mm Stal nierdzewna, wytrawiana brak Szerokość 610 mm Wykonanie Wspornik ścienno-stropowy Wymiar B610mm Wymiar A 50 mm Wymiar B 610 mm Wymiar H 100 mm Wysokość 100 mm Zakres kąta maks. 90 mm Zakres kąta min. 90 mm Dane techniczne
Wykres obciazenia wspornika AW 30
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
- Wszystkie typy
-
Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba z łbem kratownicowym z nakrętką kombinowaną F
FRSB 6x12 F 6406122 100 Sztuka - Do pobrania
-
