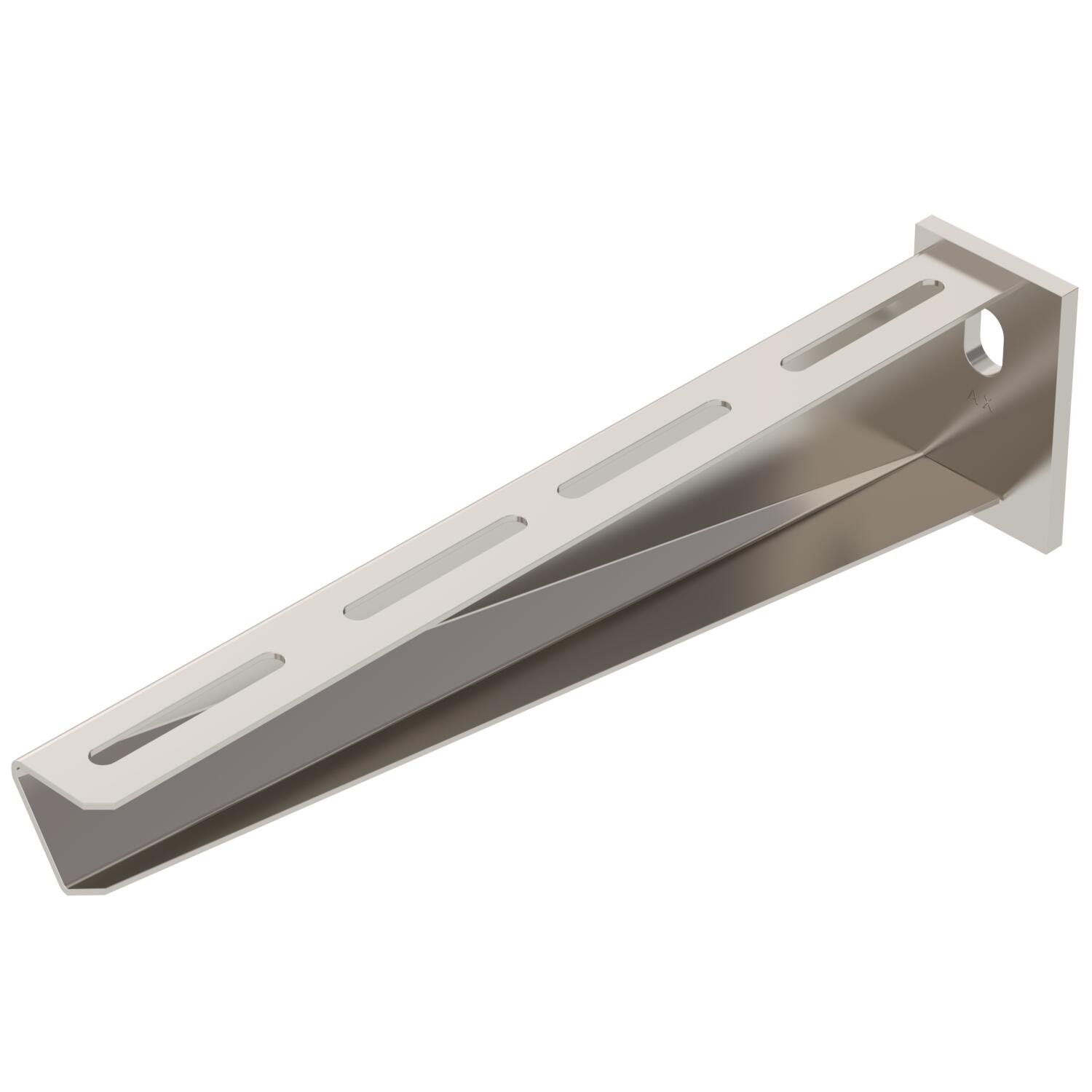

Wspornik ścienno-wieszakowy AW 30 A2
Nr kat. 6442854 | EAN 4012196209118
- Opis produktu
-
Opis produktuŚrednio ciężki wspornik ścienno- wieszakowy z przyspawaną płytą głowicy.
-
- Dane techniczne
-

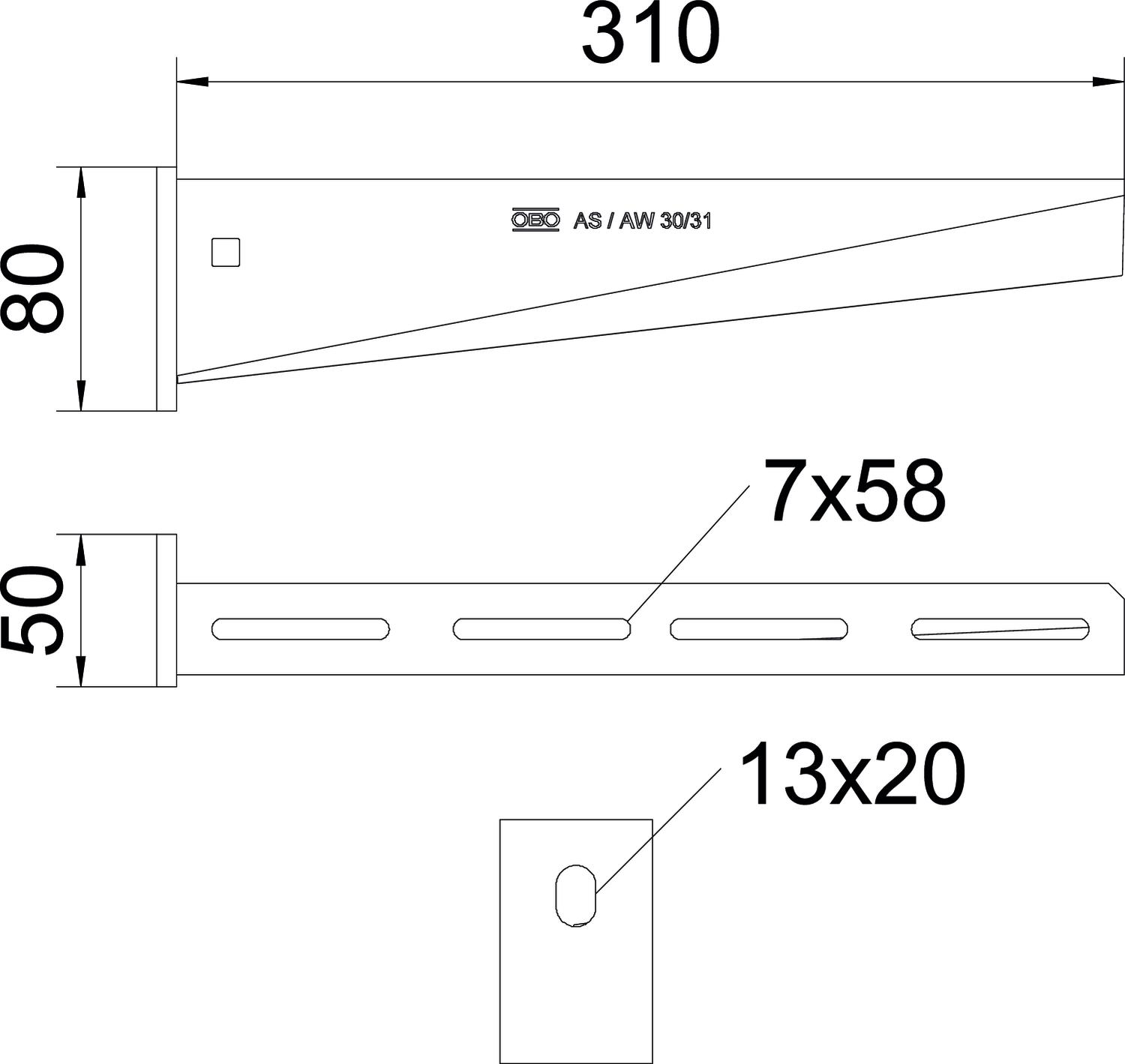

Wymiary
Długość 50 mm F w kN 3 kN Kolor stal szlachetna Materiał stal nierdzewna 1.4301 Podtrzymanie funkcji brak Powierzchnia pusty, po obróbce Średnica otworu 13 mm Stal nierdzewna, wytrawiana tak Szerokość 310 mm Wykonanie Wspornik ścienno-stropowy Wymiar B310mm Wymiar A 50 mm Wymiar B 310 mm Wymiar H 80 mm Wysokość 80 mm Zakres kąta maks. 90 mm Zakres kąta min. 90 mm Dane techniczne
Wykres obciazenia wspornika AW 30
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
- Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba grzybkowa z nakrętką kombi. A2
FRSB 6x12 A2 6406138 100 Sztuka - Do pobrania
-
Karta danych technicznych AW 30 31 A2 / 6442854 , 0.25MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE AW 30 31 A2 / 6442854 , 0.13MB , pdfDeklaracja środowiskowa AW 30 31 A2 / 6442854 , 1.48MB , pdfBrytyjska Deklaracja Zgodności AW 30 31 A2 / 6442854 , 0.09MB , pdfREACH Deklaracja zgodności AW 30 31 A2 / 6442854 , 0.12MB , pdfRoHS Deklaracja zgodności AW 30 31 A2 / 6442854 , 0.12MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdfInstrukcja montażu Instrukcja montażu systemów U , 1.76MB , pdf
