Wspornik ścienno-wieszakowy AW 30 A2
Nr kat. 6442803 | EAN 4012196208937
- Opis produktu
-

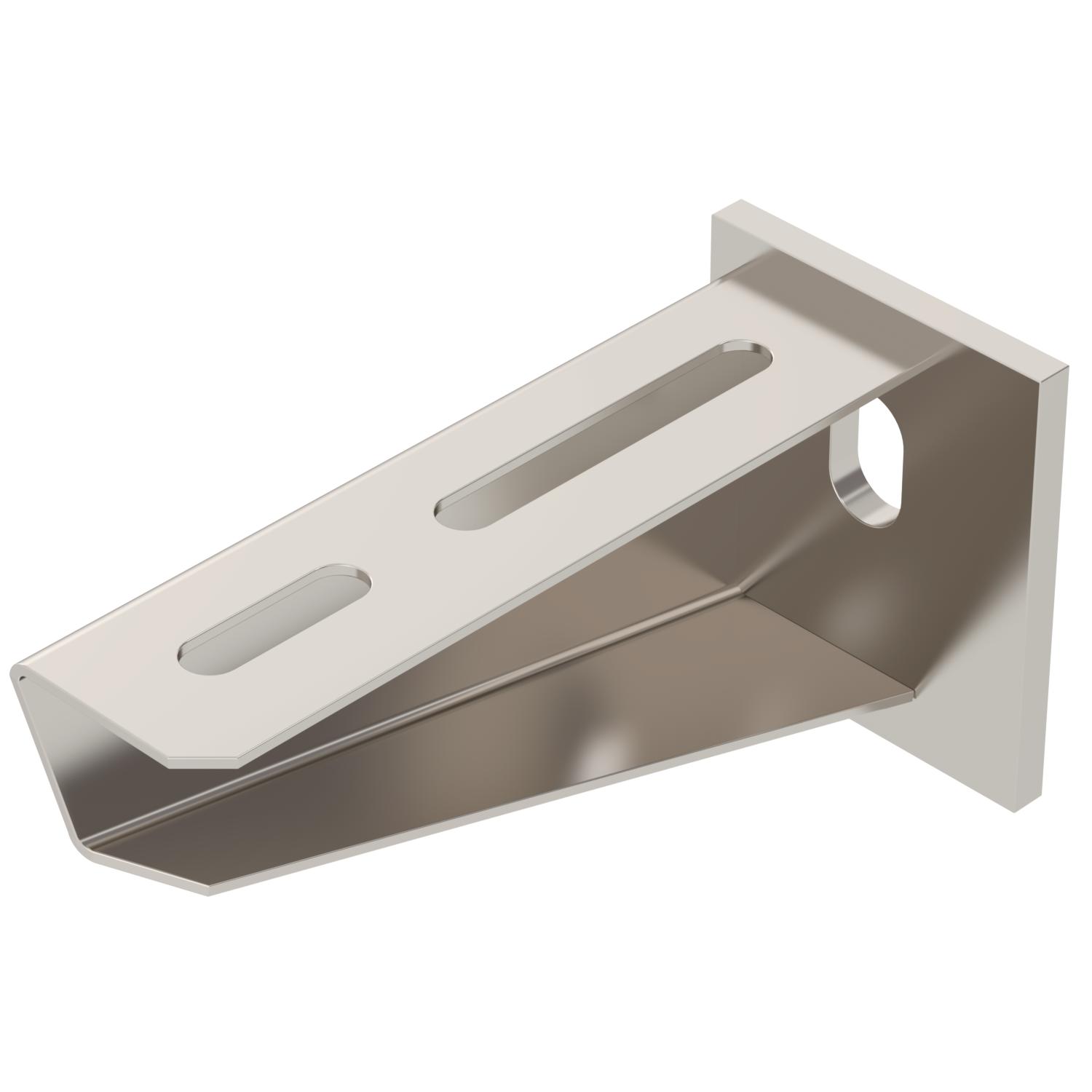

Opis produktuŚrednio ciężki wspornik ścienno- wieszakowy z przyspawaną płytą głowicy.
-
- Dane techniczne
-

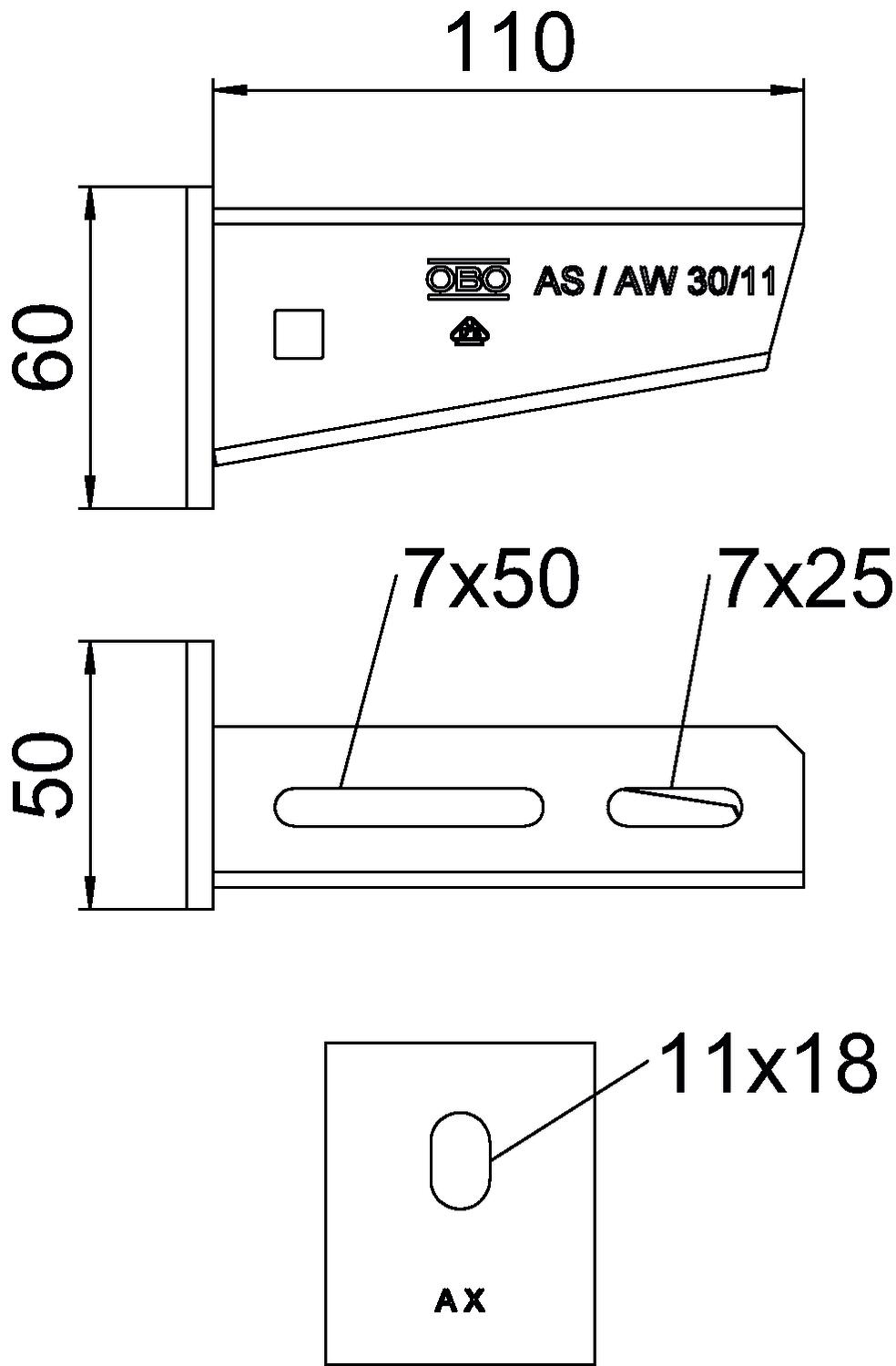

Wymiary
Długość 50 mm F w kN 3 kN Kolor stal szlachetna Materiał stal nierdzewna 1.4301 Podtrzymanie funkcji brak Powierzchnia pusty, po obróbce Średnica otworu 11 mm Stal nierdzewna, wytrawiana tak Szerokość 110 mm Wykonanie Wspornik ścienno-stropowy Wymiar B110mm Wymiar A 50 mm Wymiar B 110 mm Wymiar H 60 mm Wysokość 60 mm Zakres kąta maks. 90 mm Zakres kąta min. 90 mm Dane techniczne
Wykres obciazenia wspornika AW 30
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
- Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba grzybkowa z nakrętką kombi. A2
FRSB 6x12 A2 6406138 100 Sztuka - Do pobrania
-
