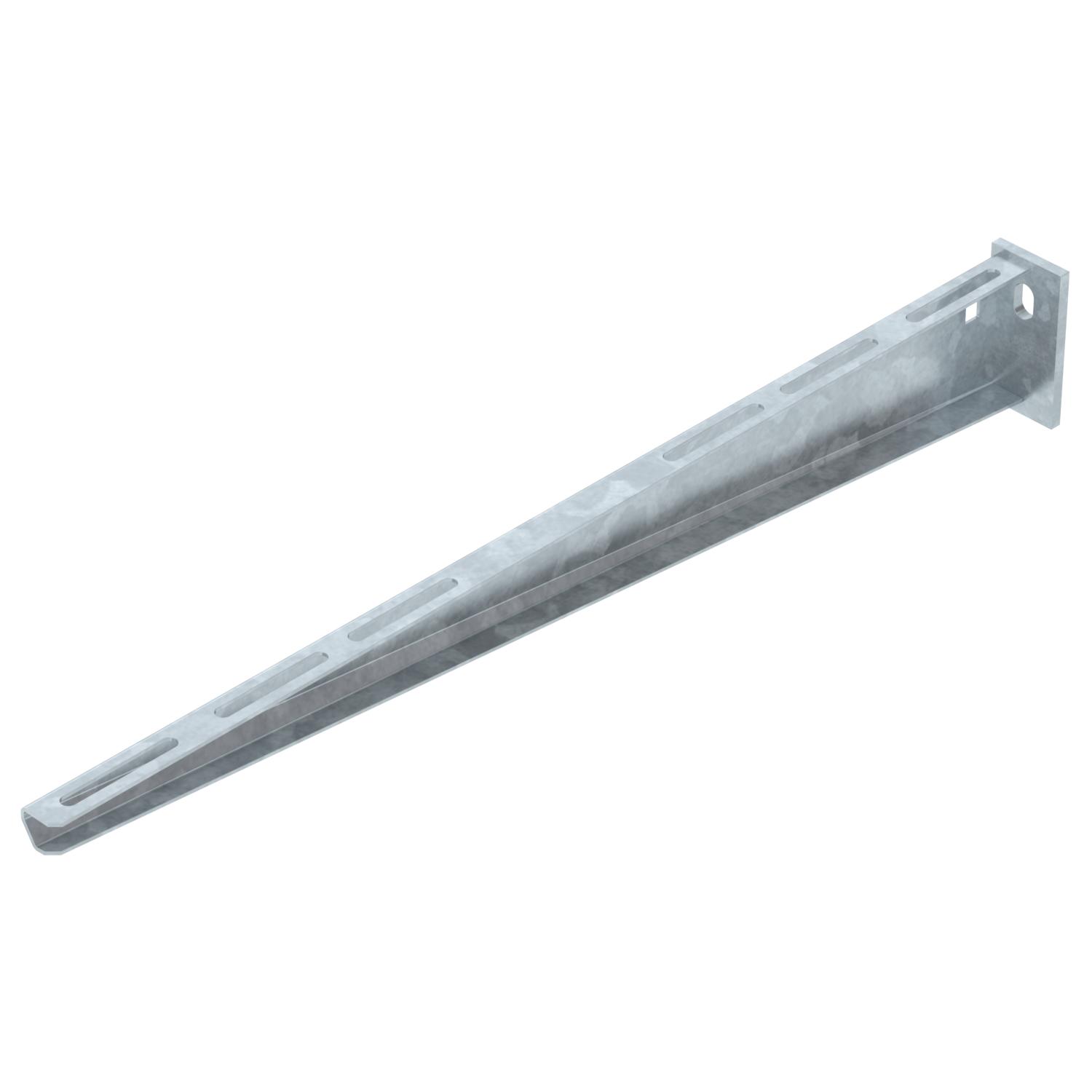

Wspornik ścienno-wieszakowy AW 15 FT
Nr kat. 6420796 | EAN 4012196207435
- Opis produktu
-
Opis produktuLekki wspornik ścienno- wieszakowy z przyspawaną płytą montażową.
-
- Dane techniczne
-
Dane techniczne

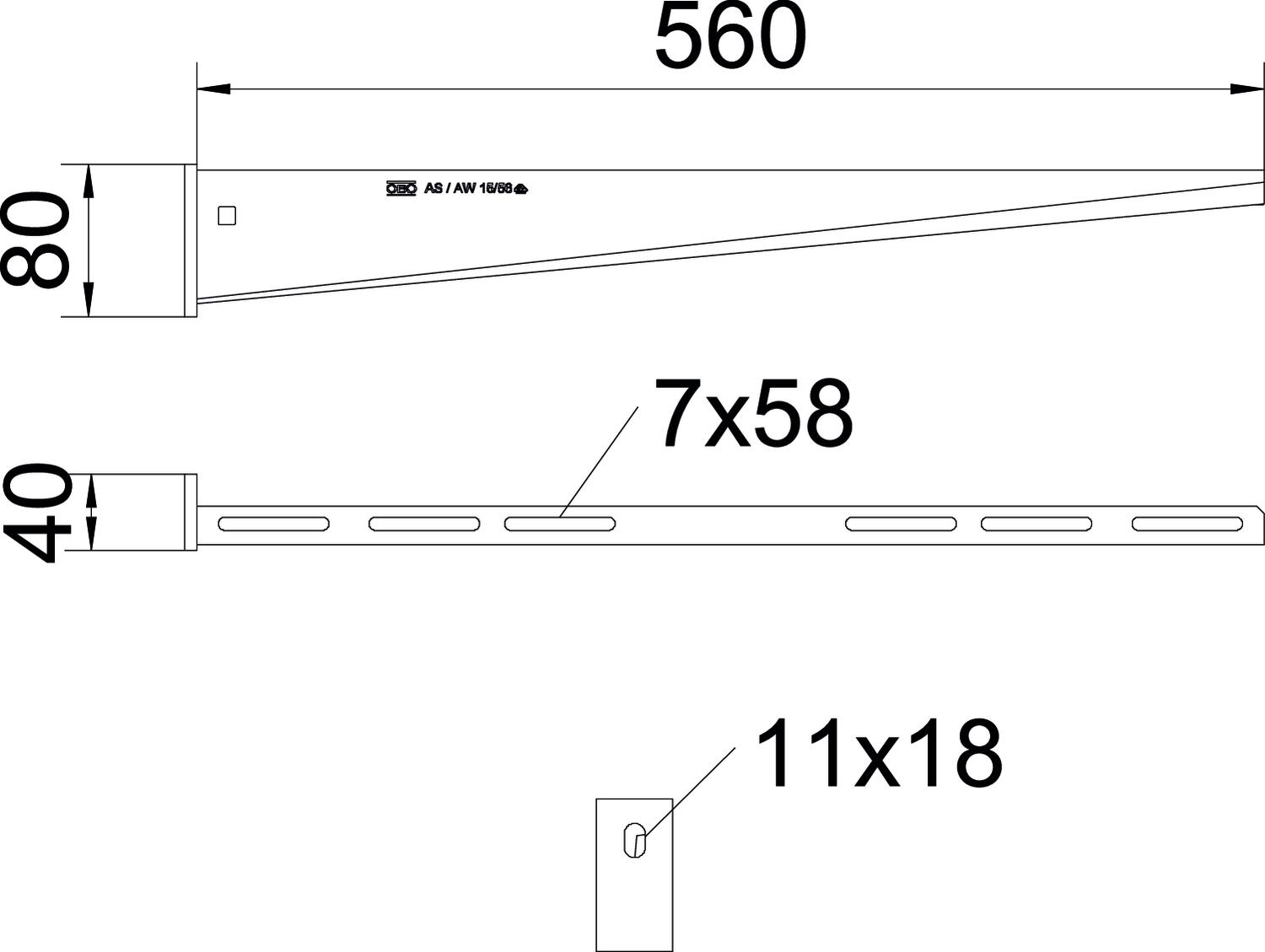

Artykuł EPD tak Długość 40 mm F w kN 1,5 kN Kolor cyjan Maß W 560 mm Materiał Stal Podtrzymanie funkcji brak Powierzchnia cynkowana metodą zanurzeniową Średnica otworu 11 mm Stal nierdzewna, wytrawiana brak Szerokość 560 mm Wykonanie Wspornik ścienno-stropowy Wymiar B560mm Wymiar A 40 mm Wymiar B 560 mm Wymiar H 80 mm Wysokość 80 mm Zakres kąta maks. 90 mm Zakres kąta min. 90 mm Dane techniczne
Wykres obciazenia wspornika typ AW 15
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
- Wszystkie typy
-
Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba z łbem kratownicowym z nakrętką kombinowaną F
FRSB 6x12 F 6406122 100 Sztuka - Do pobrania
-
Karta danych technicznych AW 15 56 FT / 6420796 , 0.27MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE AW 15 56 FT / 6420796 , 0.13MB , pdfDeklaracja środowiskowa AW 15 56 FT / 6420796 , 1.48MB , pdfBrytyjska Deklaracja Zgodności AW 15 56 FT / 6420796 , 0.09MB , pdfREACH Deklaracja zgodności AW 15 56 FT / 6420796 , 0.12MB , pdfRoHS Deklaracja zgodności AW 15 56 FT / 6420796 , 0.12MB , pdfCertyfikat (pozwolenie na używanie znaku) Pozwolenie na używanie znaku VDE, wieszaki i wysięgniki , 0.12MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdfInstrukcja montażu Instrukcja montażu systemów U , 1.76MB , pdf
