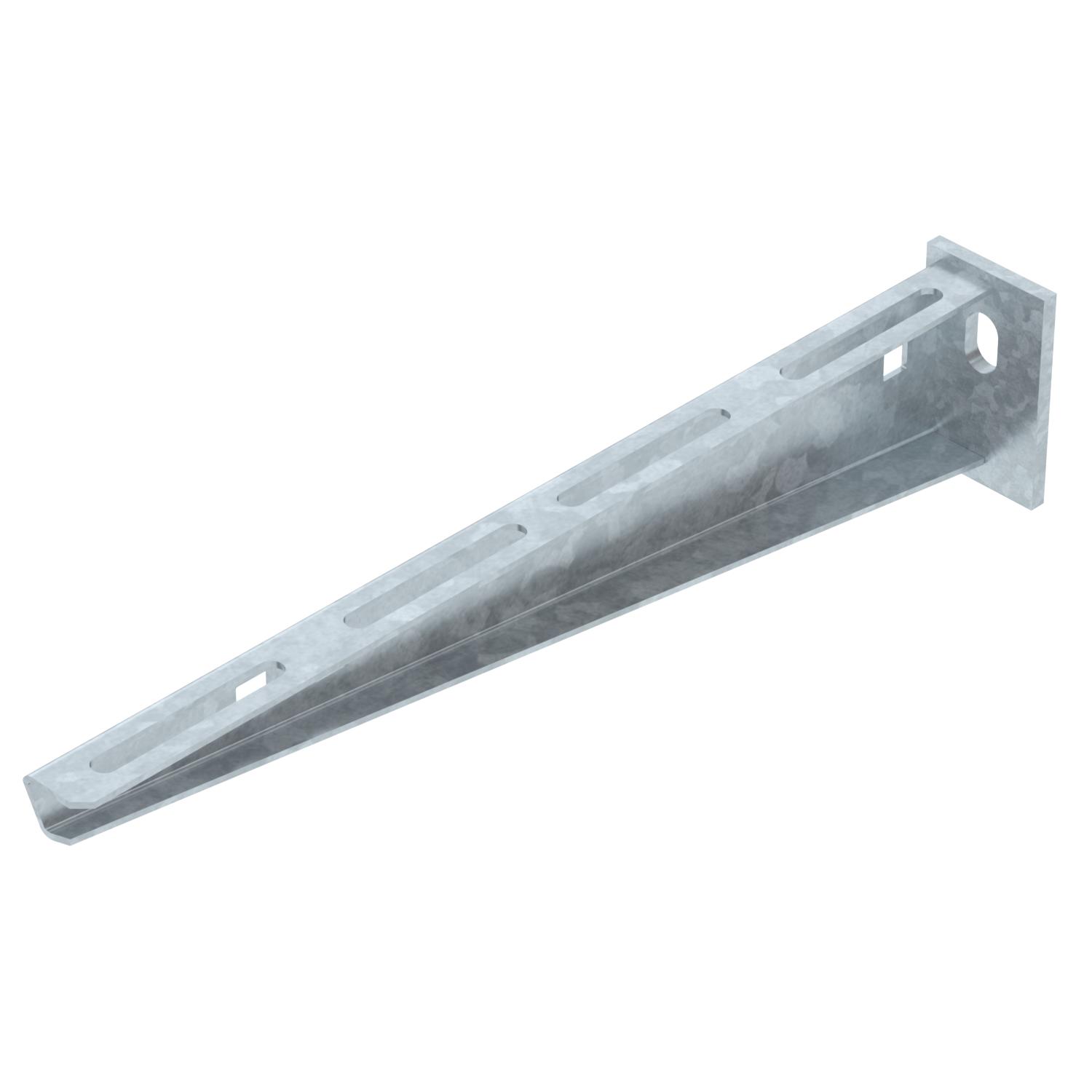

Wspornik ścienno-wieszakowy AW 15 FT
Nr kat. 6420710 | EAN 4012196207251
- Opis produktu
-
Opis produktuLekki wspornik ścienno- wieszakowy z przyspawaną płytą montażową.
-
- Dane techniczne
-
Dane techniczne

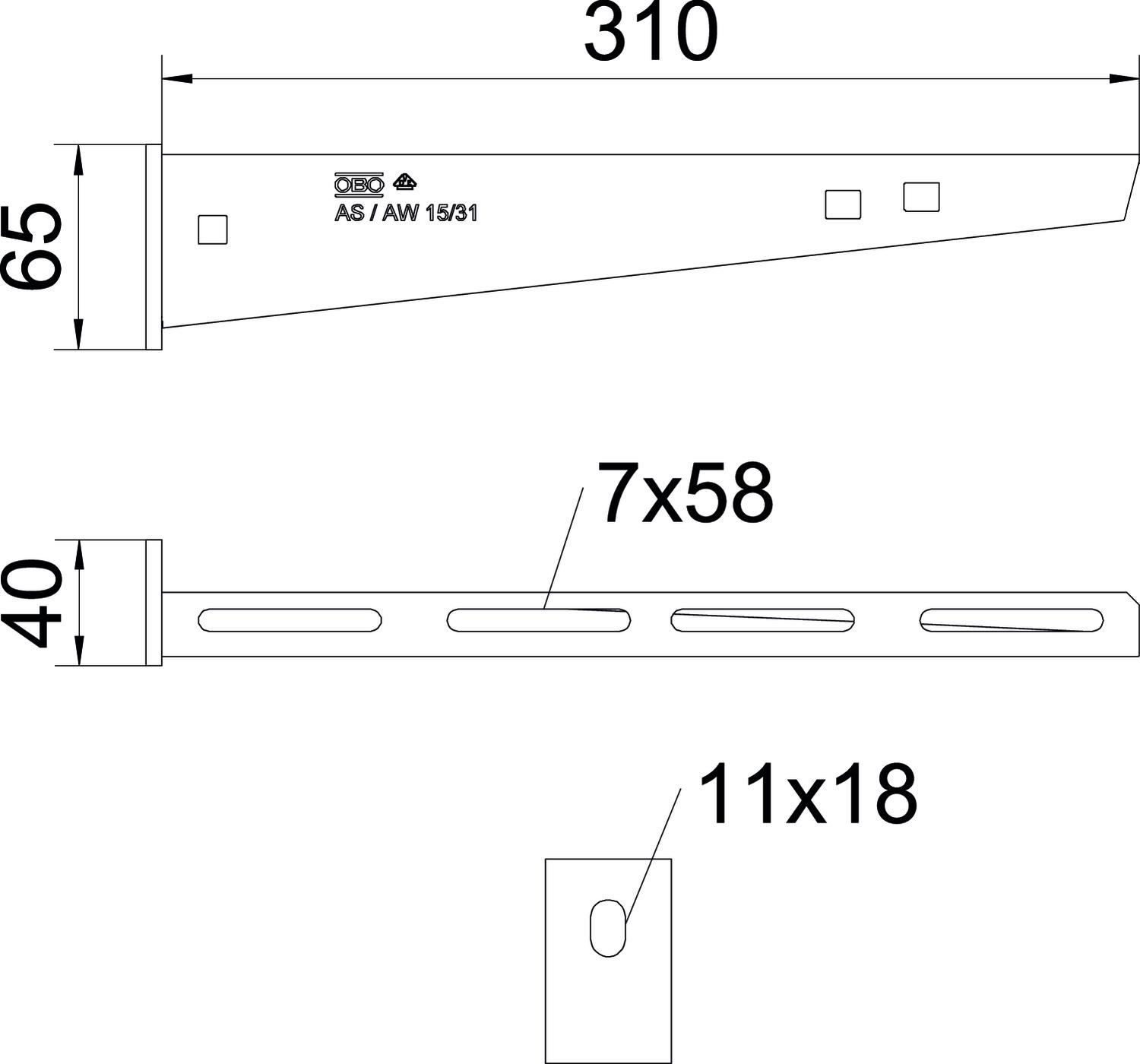

Artykuł EPD tak Długość 40 mm F w kN 1,5 kN Kolor cyjan Maß W 310 mm Materiał Stal Podtrzymanie funkcji tak Powierzchnia cynkowana metodą zanurzeniową Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,9623 kg CO₂e / 1 Sztuka Średnica otworu 11 mm Stal nierdzewna, wytrawiana brak Szerokość 310 mm Szerokość 12 in Wykonanie Wspornik ścienno-stropowy Wymiar B310mm Wymiar A 40 mm Wymiar B 310 mm Wymiar H 65 mm Wysokość 65 mm Wysokość 2,56 in Zakres kąta maks. 90 mm Zakres kąta min. 90 mm Dane techniczne
Wykres obciazenia wspornika typ AW 15
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
- Wszystkie typy
-
Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba z łbem kratownicowym z nakrętką kombinowaną F
FRSB 6x12 F 6406122 100 Sztuka - Do pobrania
-
Karta danych technicznych AW 15 31 FT / 6420710 , 0.27MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE AW 15 31 FT / 6420710 , 0.13MB , pdfDeklaracja środowiskowa AW 15 31 FT / 6420710 , 1.48MB , pdfBrytyjska Deklaracja Zgodności AW 15 31 FT / 6420710 , 0.09MB , pdfREACH Deklaracja zgodności AW 15 31 FT / 6420710 , 0.12MB , pdfRoHS Deklaracja zgodności AW 15 31 FT / 6420710 , 0.12MB , pdfCertyfikat (pozwolenie na używanie znaku) Pozwolenie na używanie znaku VDE, wieszaki i wysięgniki , 0.12MB , pdfPomoc przy doborze Selection aid cable trays, screwable , 2.17MB , pdfPomoc przy doborze Selection aid for cable trays, Magic , 0.25MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdfInstrukcja montażu Instrukcja montażu systemów U , 1.76MB , pdf
