Wspornik ścienno-wieszakowy AW 15 FT
Nr kat. 6420656 | EAN 4012196207077
- Opis produktu
-

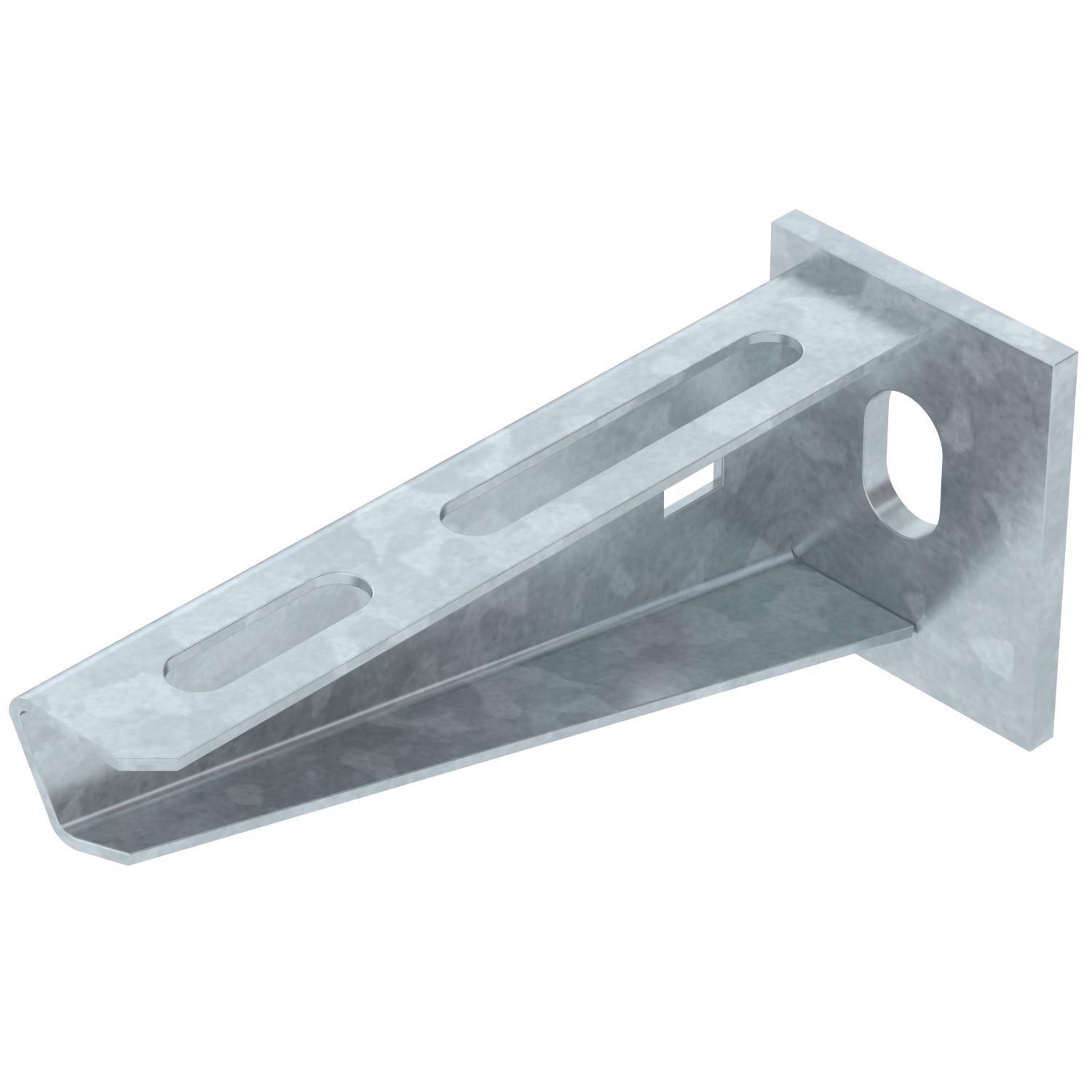

Opis produktuLekki wspornik ścienno- wieszakowy z przyspawaną płytą montażową.
-
- Dane techniczne
-
Dane techniczne

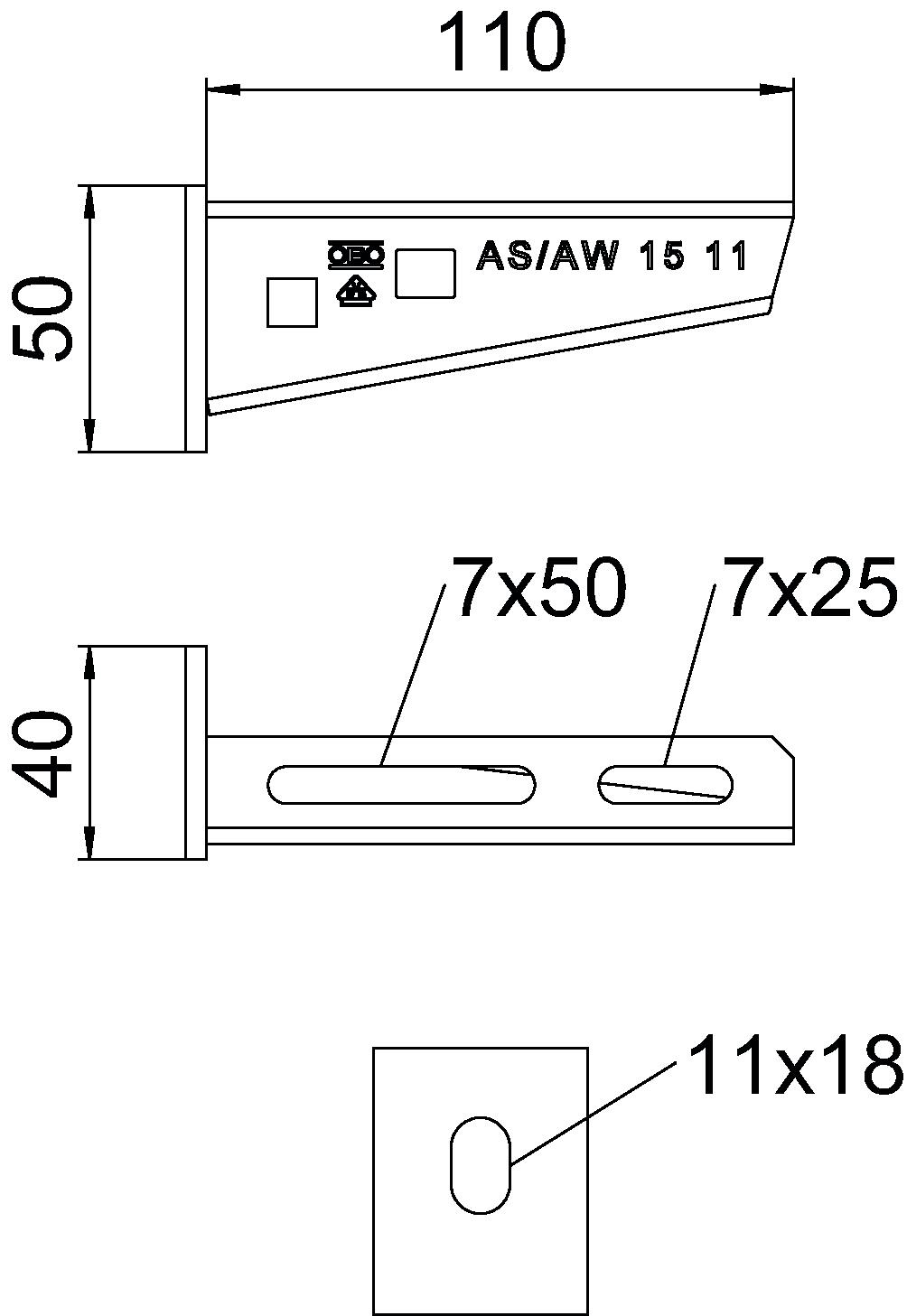

Artykuł EPD tak Długość 40 mm F w kN 1,5 kN Kolor cyjan Materiał Stal Podtrzymanie funkcji tak Powierzchnia cynkowana metodą zanurzeniową Średnica otworu 11 mm Stal nierdzewna, wytrawiana brak Szerokość 4 in Szerokość 110 mm Wykonanie Wspornik ścienno-stropowy Wymiar B110mm Wymiar A 40 mm Wymiar B 110 mm Wymiar H 50 mm Wysokość 1,97 in Wysokość 50 mm Zakres kąta maks. 90 mm Zakres kąta min. 90 mm Dane techniczne

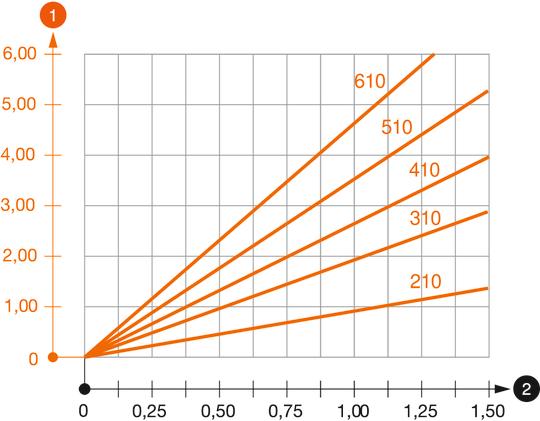

Wykres obciazenia wspornika typ AW 15
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
- Wszystkie typy
-
Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba z łbem kratownicowym z nakrętką kombinowaną F
FRSB 6x12 F 6406122 100 Sztuka - Do pobrania
-
Karta danych technicznych AW 15 11 FT / 6420656 , 0.25MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE AW 15 11 FT / 6420656 , 0.13MB , pdfDeklaracja środowiskowa AW 15 11 FT / 6420656 , 1.48MB , pdfBrytyjska Deklaracja Zgodności AW 15 11 FT / 6420656 , 0.09MB , pdfREACH Deklaracja zgodności AW 15 11 FT / 6420656 , 0.12MB , pdfRoHS Deklaracja zgodności AW 15 11 FT / 6420656 , 0.12MB , pdfCertyfikat (pozwolenie na używanie znaku) Pozwolenie na używanie znaku VDE, wieszaki i wysięgniki , 0.12MB , pdfPomoc przy doborze Selection aid cable trays, screwable , 2.17MB , pdfPomoc przy doborze Selection aid for cable trays, Magic , 0.25MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdfInstrukcja montażu Instrukcja montażu systemów U , 1.76MB , pdf
