Wspornik ścienno-wieszakowy AW 15 A2
Nr kat. 6421040 | EAN 4012195061960
- Opis produktu
-

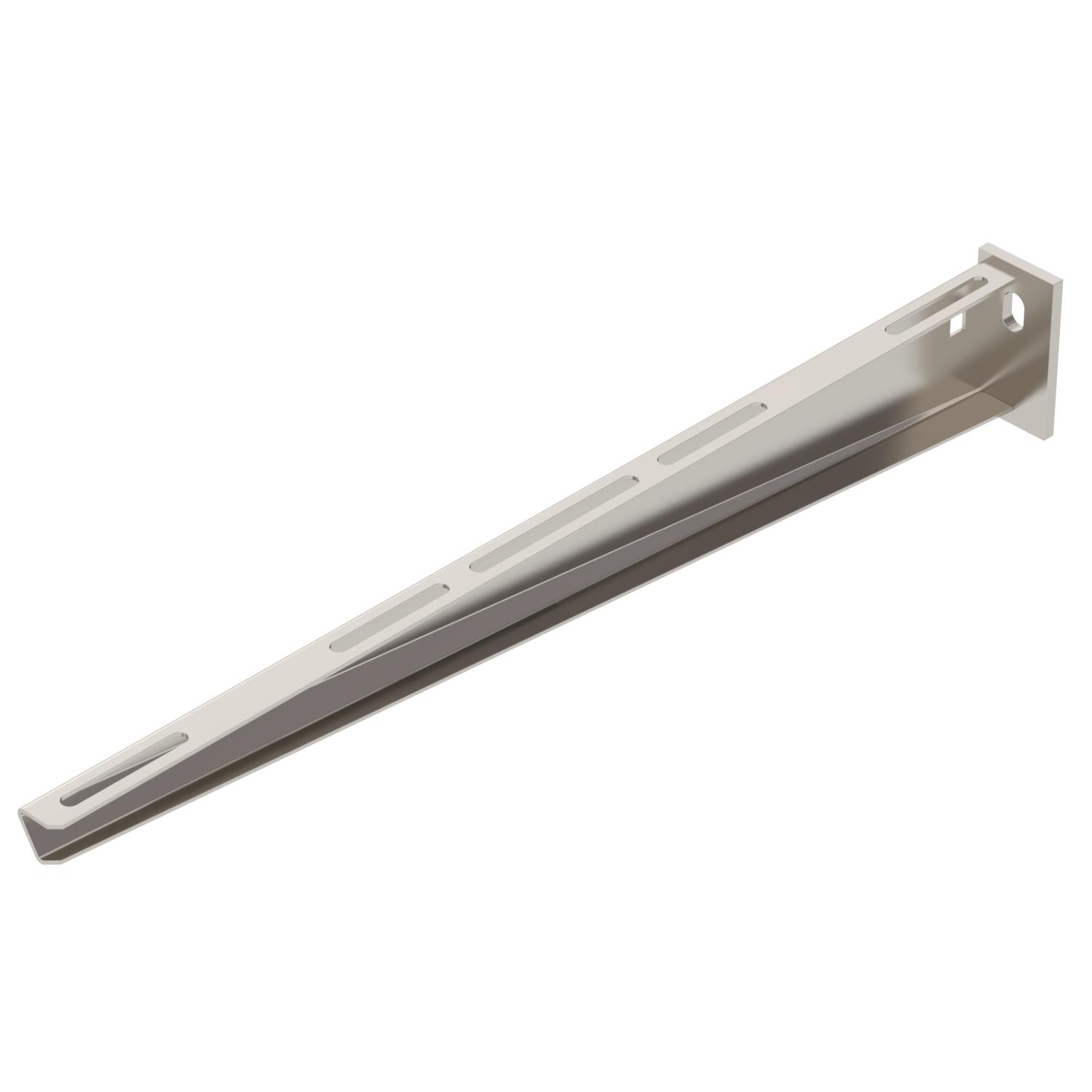

Opis produktuLekki wspornik ścienno- wieszakowy z przyspawaną płytą montażową.
-
- Dane techniczne
-

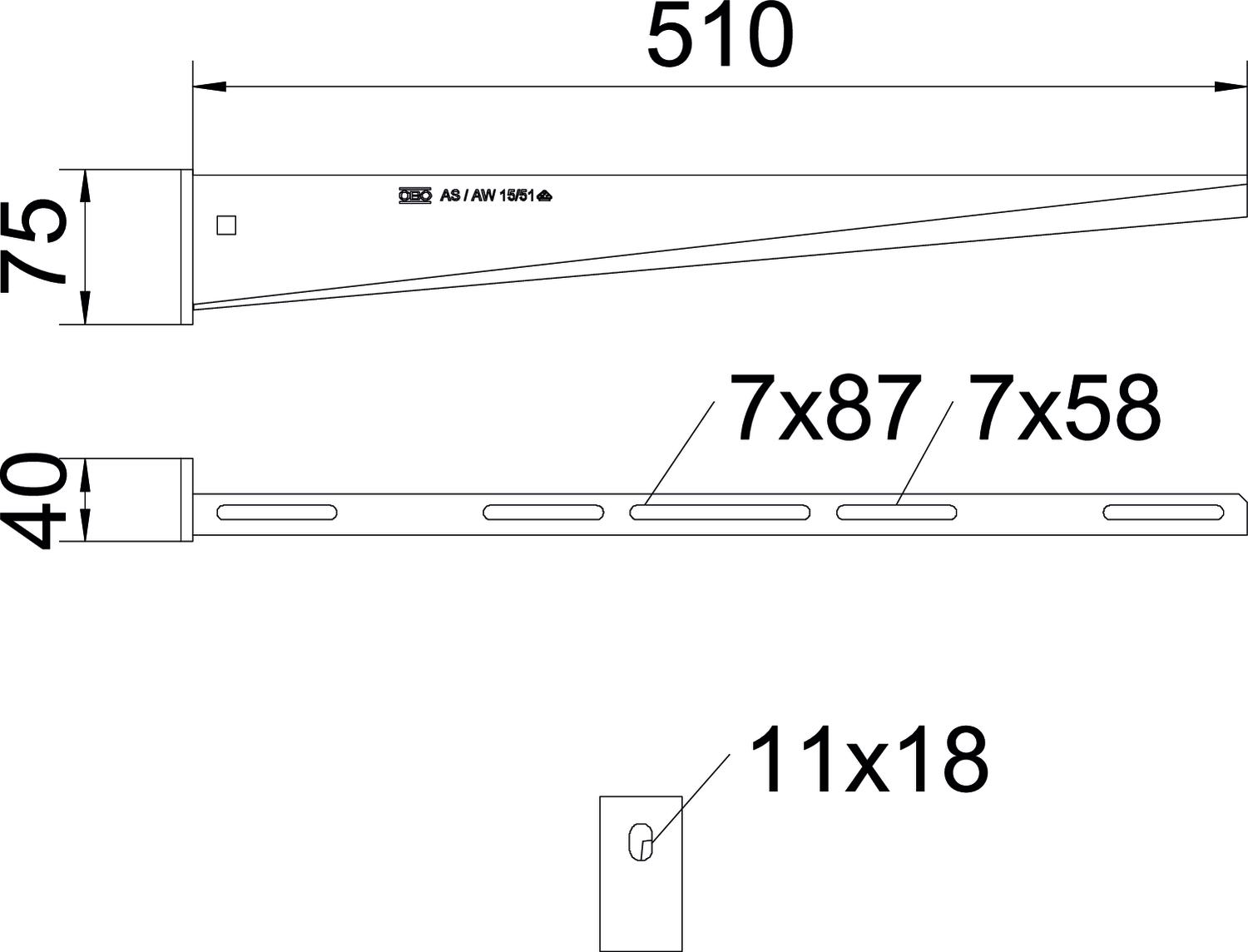

Wymiary
Długość 40 mm F w kN 1,5 kN Kolor stal szlachetna Materiał stal nierdzewna 1.4301 Podtrzymanie funkcji brak Powierzchnia pusty, po obróbce Średnica otworu 11 mm Stal nierdzewna, wytrawiana tak Szerokość 510 mm Wykonanie Wspornik ścienno-stropowy Wymiar B510mm Wymiar A 40 mm Wymiar B 510 mm Wymiar H 75 mm Wysokość 75 mm Zakres kąta maks. 90 mm Zakres kąta min. 90 mm Dane techniczne
Wykres obciazenia wspornika typ AW 15
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
- Wszystkie typy
-
Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba grzybkowa z nakrętką kombi. A2
FRSB 6x12 A2 6406138 100 Sztuka - Do pobrania
-
Karta danych technicznych AW 15 51 A2 / 6421040 , 0.24MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE AW 15 51 A2 / 6421040 , 0.13MB , pdfDeklaracja środowiskowa AW 15 51 A2 / 6421040 , 1.48MB , pdfBrytyjska Deklaracja Zgodności AW 15 51 A2 / 6421040 , 0.09MB , pdfREACH Deklaracja zgodności AW 15 51 A2 / 6421040 , 0.12MB , pdfRoHS Deklaracja zgodności AW 15 51 A2 / 6421040 , 0.12MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdfInstrukcja montażu Instrukcja montażu systemów U , 1.76MB , pdf
