Wspornik ścienno- wieszakowy AW 15 2L
Nr kat. 6420924 | EAN 4012195076841
- Opis produktu
-

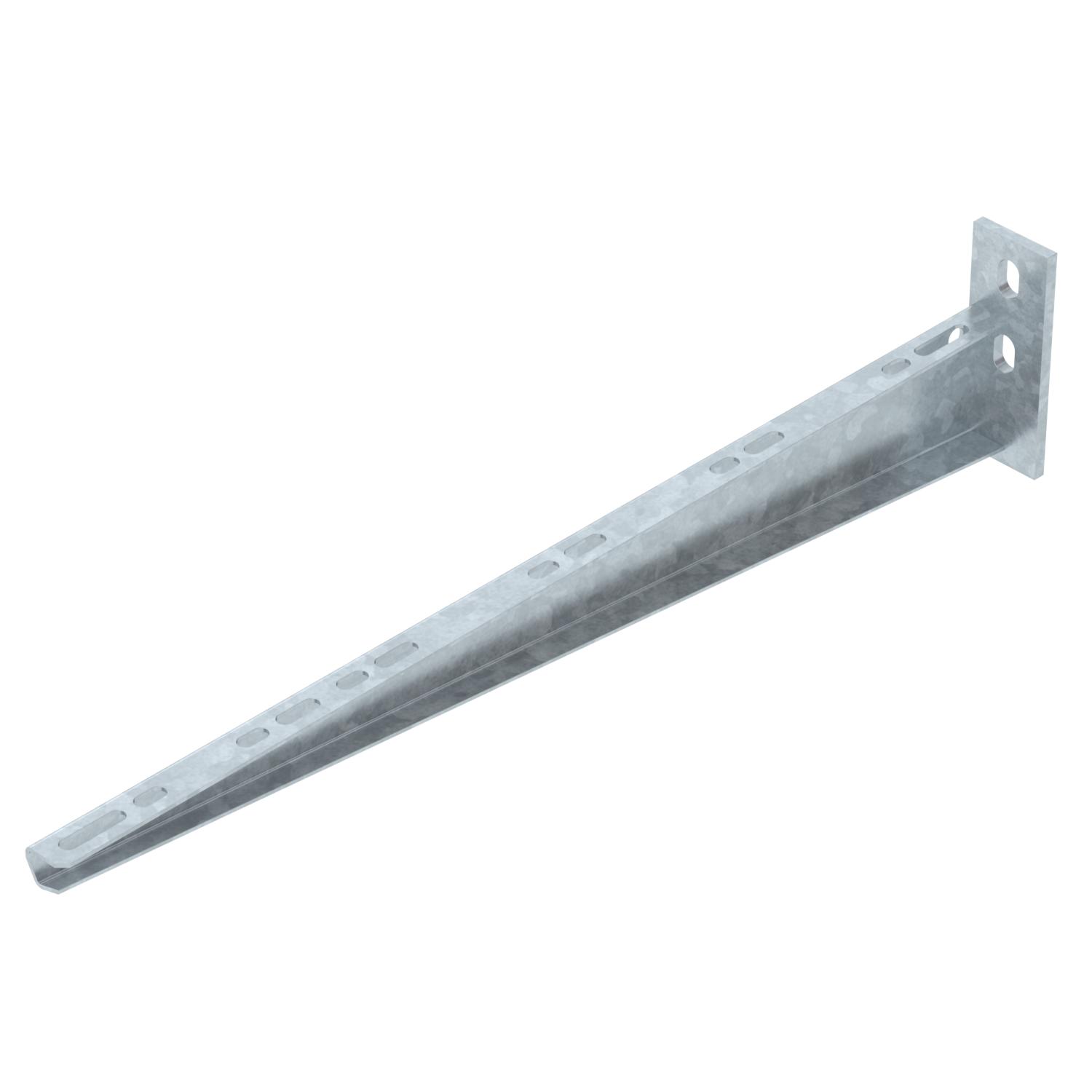

Opis produktuWspornik ścienno-wieszakowy z przyspawaną głowicą i dwoma otworami pod mocowanie.
-
- Dane techniczne
-

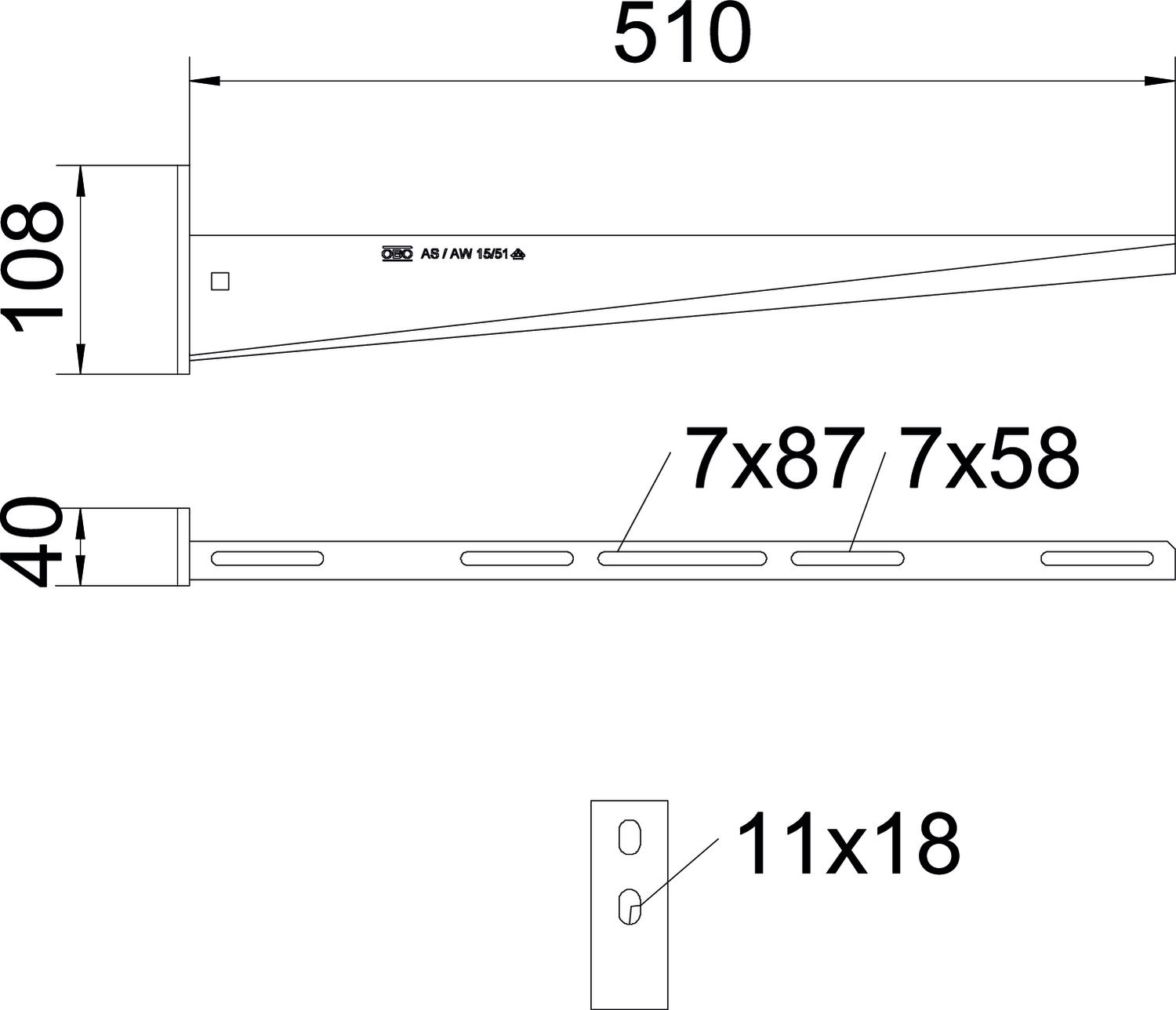

Wymiary
Długość 40 mm F w kN 1,5 kN Kolor cyjan Materiał Stal Podtrzymanie funkcji brak Powierzchnia cynkowana metodą zanurzeniową Średnica otworu 11 mm Stal nierdzewna, wytrawiana brak Szerokość 510 mm Szerokość 20 in Wykonanie Wspornik ścienno-stropowy Wymiar B510mm Wymiar A 40 mm Wymiar B 510 mm Wymiar H 108 mm Wysokość 2,83 in Wysokość 108 mm Zakres kąta maks. 90 mm Zakres kąta min. 90 mm Dane techniczne
Wykres obciazenia wspornika typ AW 15
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
- Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba z łbem kratownicowym z nakrętką kombinowaną F
FRSB 6x12 F 6406122 100 Sztuka - Do pobrania
-
