- Opis produktu
-

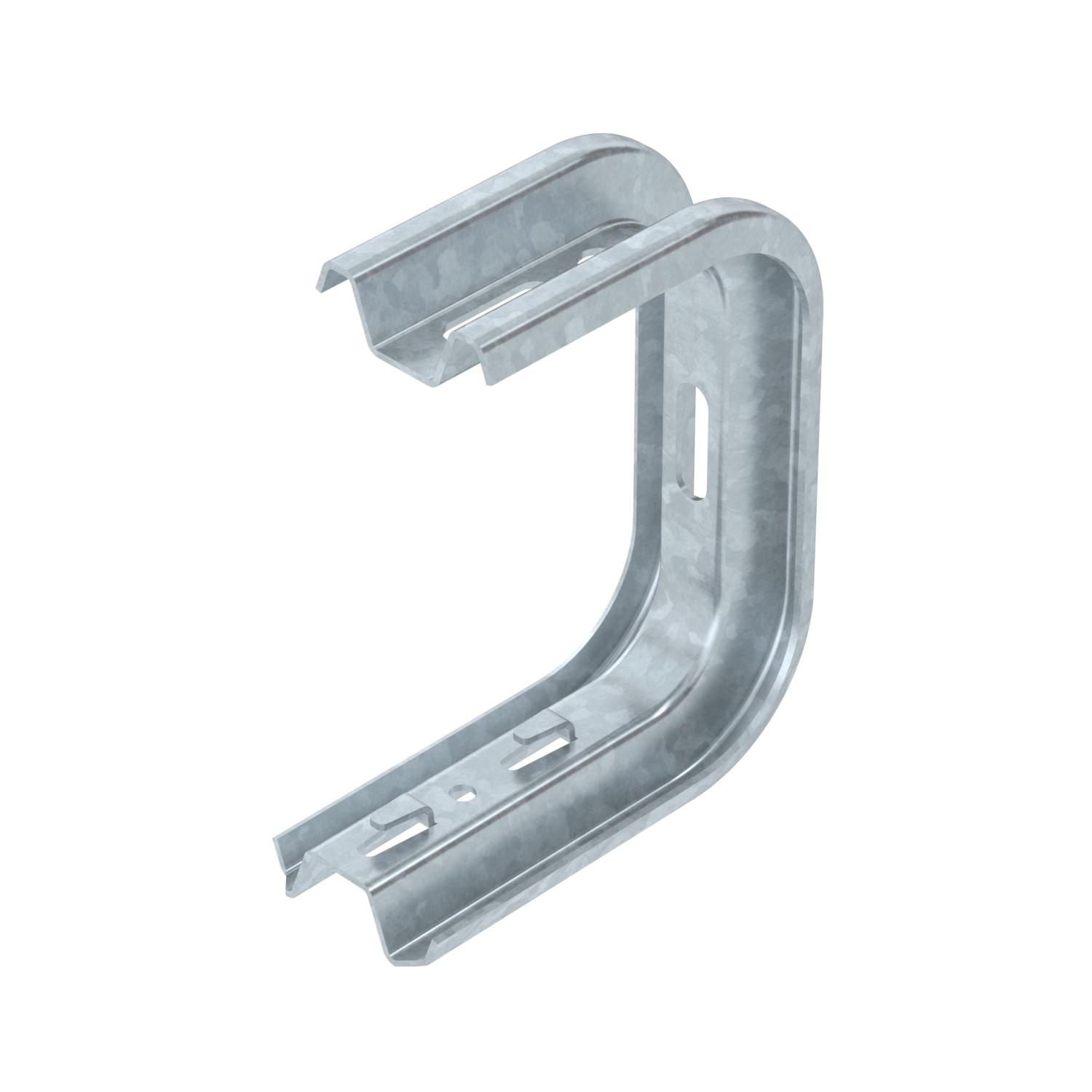

Opis produktuUchwyt ścienno- sufitowy z łącznikami zaciskowymi do bezśrubowego mocowania korytek siatkowych.
- Dane techniczne
-
Dane techniczne

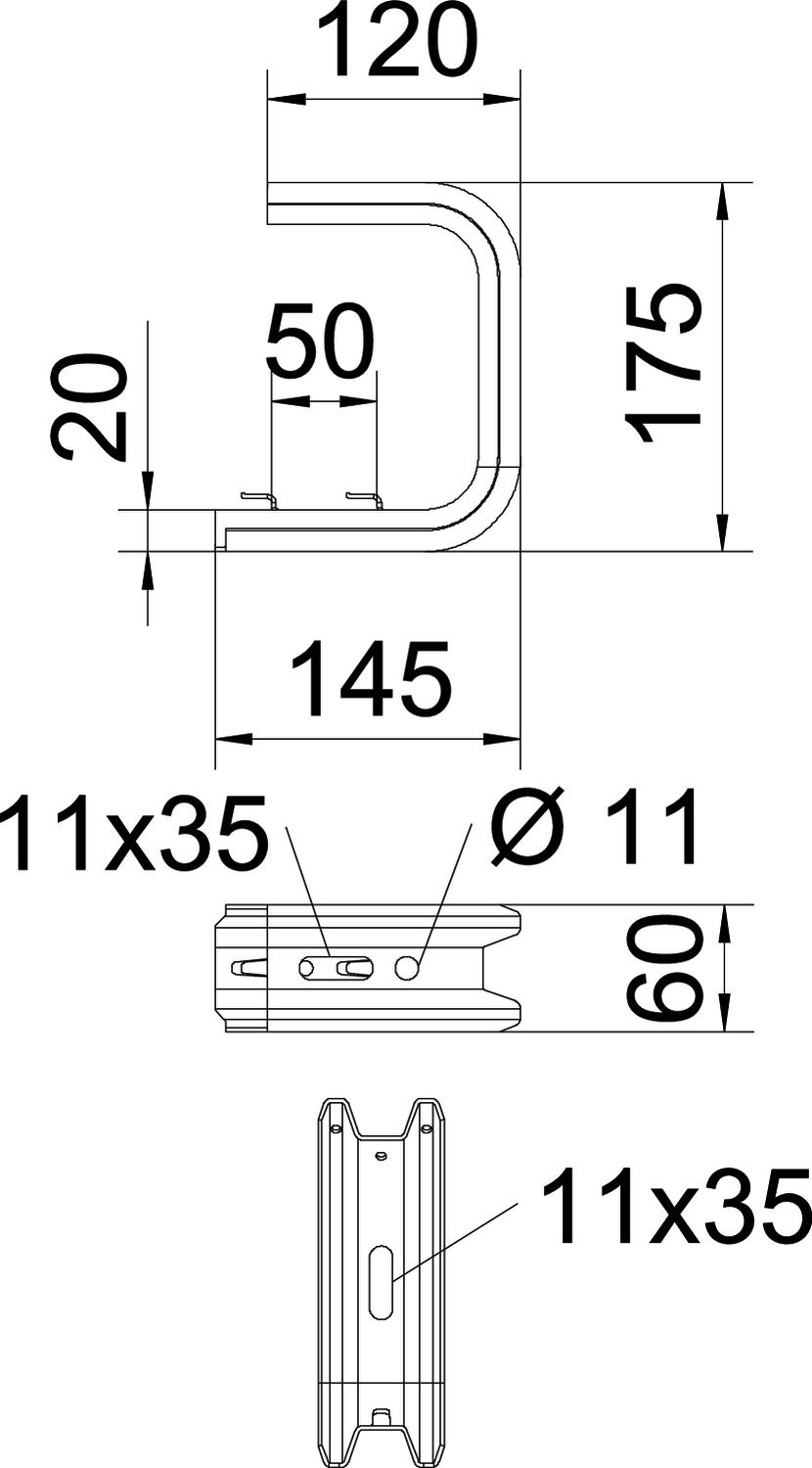

do szerokości maks. 100 mm do szerokości min. 100 Długość 175 mm F w kN ściana 1,4 kN F w kN strop 1,3 kN Kolor cyjan Materiał Stal Odpowiedni do korytka kablowego brak Odpowiednie do drabiny kablowej brak Odpowiednie do korytka siatkowego tak Podtrzymanie funkcji brak Powierzchnia cynkowana metodą zanurzeniową Szerokość 145 mm Wykonanie Uchwyt wieszakowy (uchwyt C) Wymiar B145mm Wymiar B 145 mm Wymiar L 50 mm Wysokość 60 mm Dane techniczne
Wykres obciazenia wspornika sufitowego TPDG
- Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
- Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
- Wykresy obciążeń dla różnych długości wsporników w mm
- Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych TPDG 145 FT / 6365977 , 0.33MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE TPDG 145 FT / 6365977 , 0.13MB , pdfREACH Deklaracja zgodności TPDG 145 FT / 6365977 , 0.12MB , pdfRoHS Deklaracja zgodności TPDG 145 FT / 6365977 , 0.12MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdf
