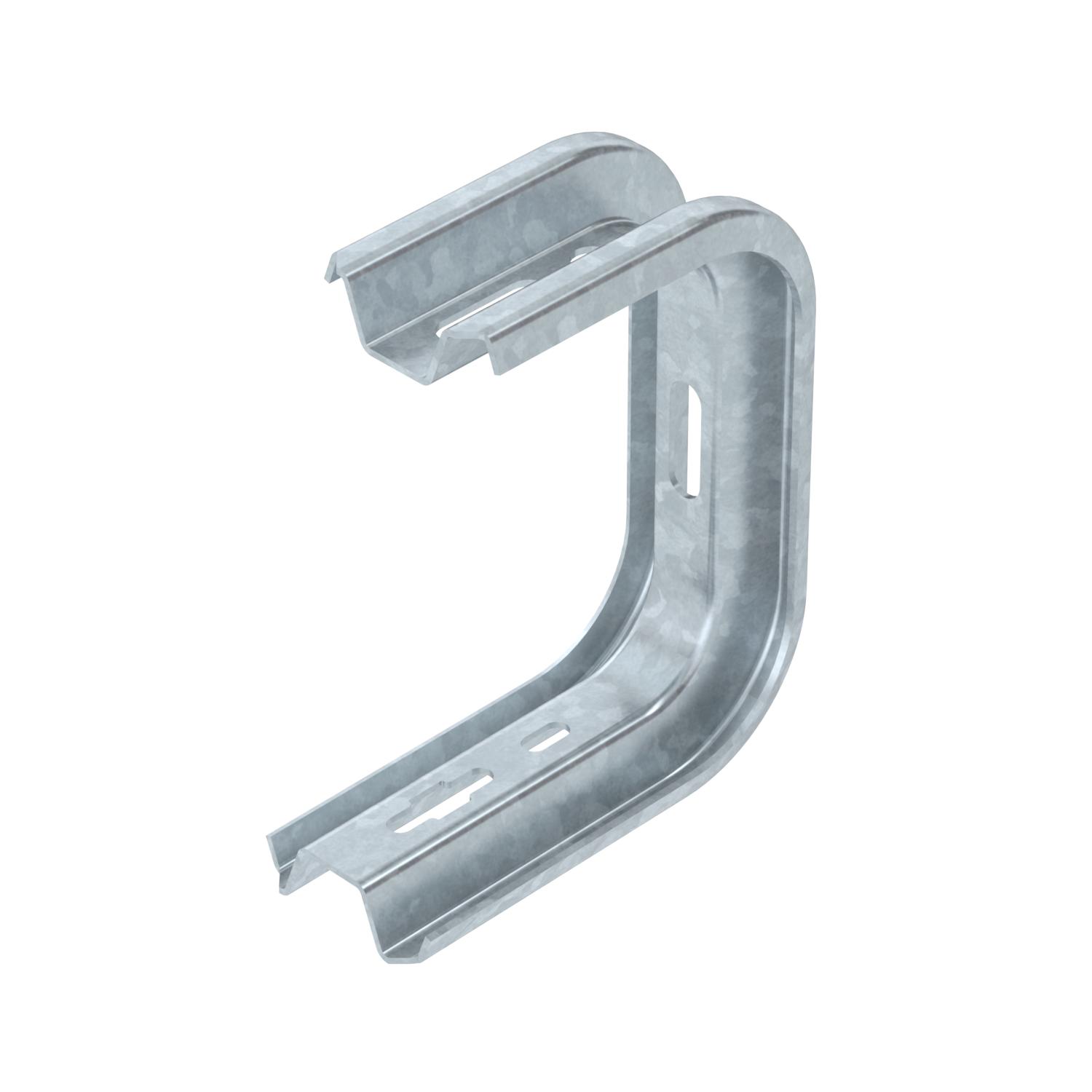

Wspornik ścienno-stropowy TP FT
Nr kat. 6363861 | EAN 4012195076858
- Opis produktu
-
Opis produktuWspornik ścienno-stropowy TP do uniwersalnego montażu
-
- Dane techniczne
-
Dane techniczne

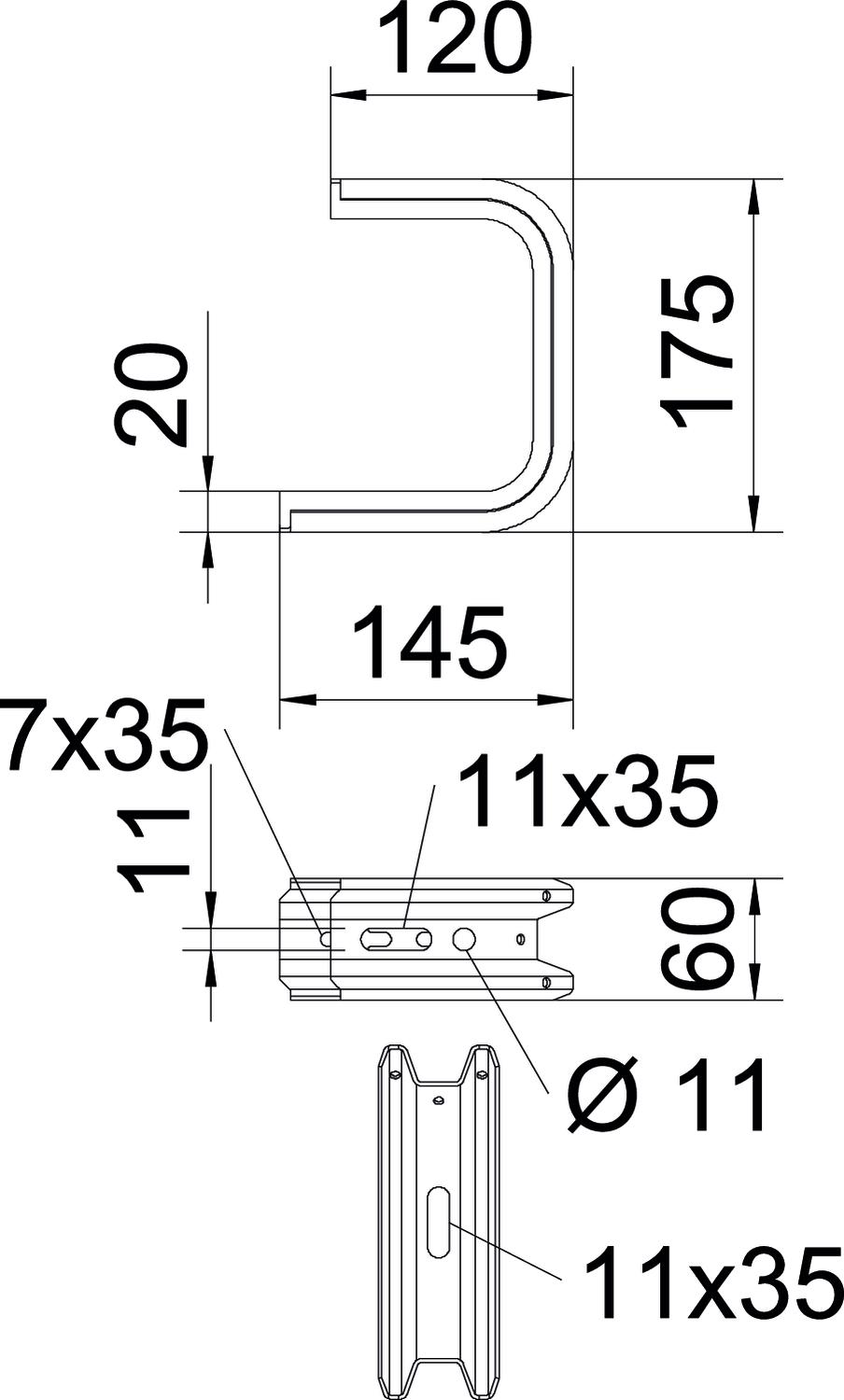

do szerokości maks. 100 mm do szerokości min. 100 Długość 145 mm F w kN ściana 1,4 kN F w kN strop 1,3 kN Kolor cyjan Materiał Stal Odpowiedni do korytka kablowego tak Odpowiednie do drabiny kablowej tak Odpowiednie do korytka siatkowego tak Podtrzymanie funkcji brak Powierzchnia cynkowana metodą zanurzeniową Szerokość 145 mm Wykonanie Uchwyt wieszakowy (uchwyt C) Wymiar B145mm Wymiar B 145 mm Wymiar H 175 mm Wysokość 60 mm Dane techniczne
Diagram obciazenia wspornika sufitowego TPD
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
- Wszystkie typy
-
Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba z łbem kratownicowym z nakrętką kombinowaną F
FRSB 6x12 F 6406122 100 Sztuka - Do pobrania
-
