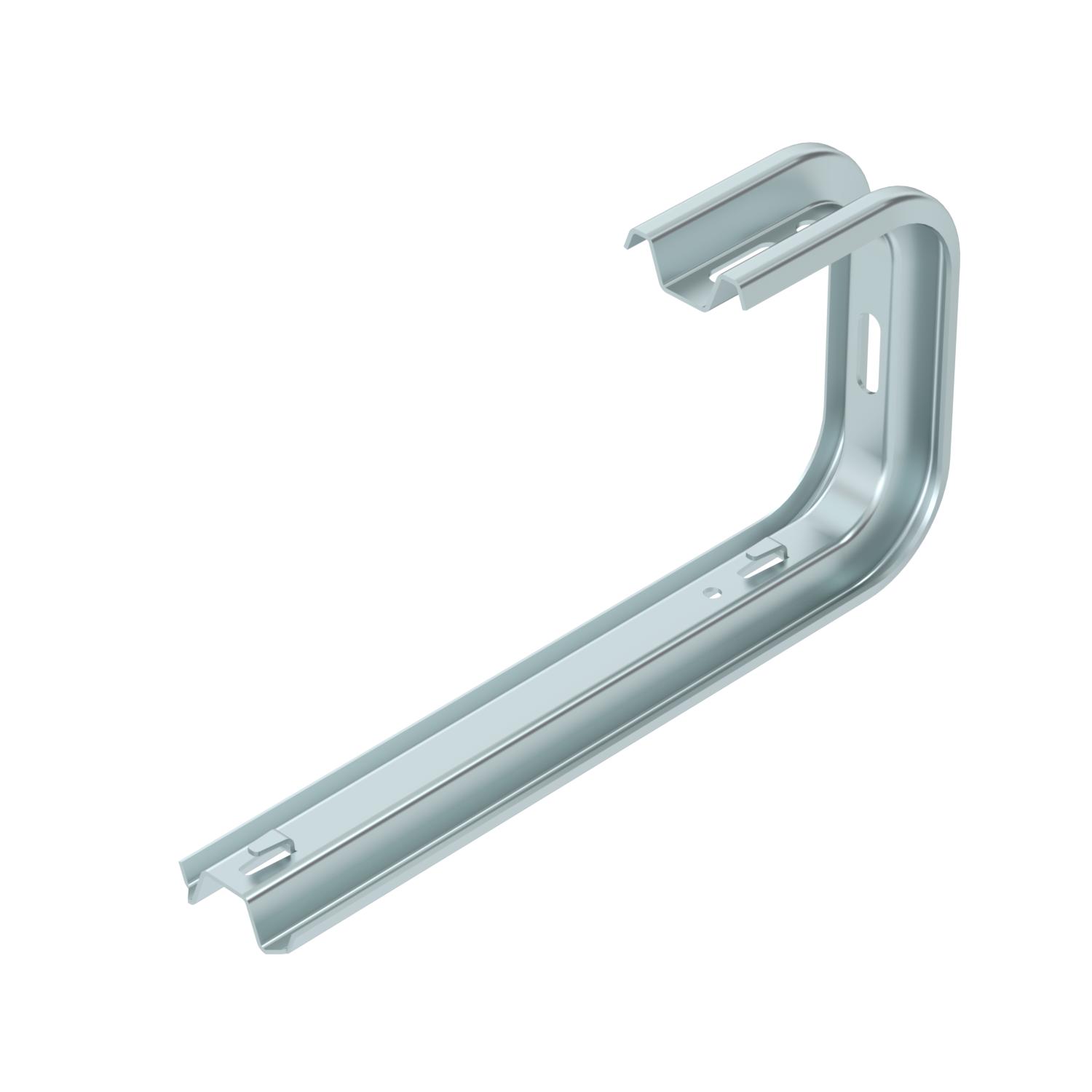

Wspornik ścienno-stropowy TP FS
Nr kat. 6365949 | EAN 4012196984329
- Opis produktu
-
Opis produktuWspornik ścienno-stropowy TP z zaciskami do bezśrubowego mocowania korytek siatkowych.
-
- Dane techniczne
-
Dane techniczne

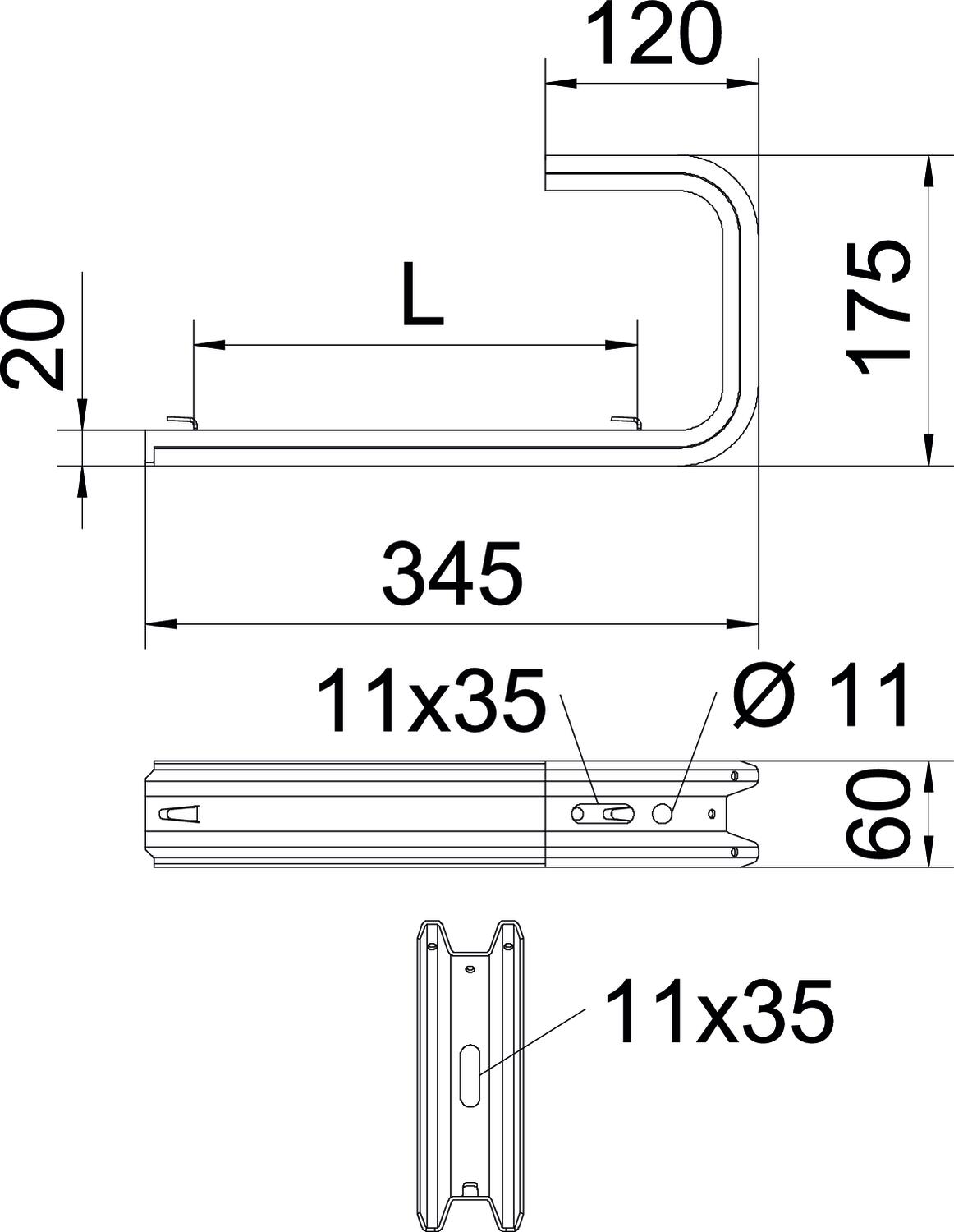

do szerokości maks. 300 mm do szerokości min. 300 Długość 175 mm F w kN ściana 0,55 kN F w kN strop 0,5 kN Kolor cyjan Materiał Stal Odpowiedni do korytka kablowego brak Odpowiednie do drabiny kablowej brak Odpowiednie do korytka siatkowego tak Podtrzymanie funkcji brak Powierzchnia cynkowana metodą Sendzimira Ślad węglowy CO₂ (GWP) od kołyski po bramę 1,9196 kg CO₂e / 1 Sztuka Szerokość 345 mm Wykonanie Uchwyt wieszakowy (uchwyt C) Wymiar B345mm Wymiar B 345 mm Wymiar L 250 mm Wysokość 60 mm Dane techniczne
Wykres obciazenia wspornika sufitowego TPDG
-
Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
-
Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
-
Wykresy obciążeń dla różnych długości wsporników w mm
-
