Wspornik ścienno-stropowy TP FS 345 | 60 | 0,5 | 0,55 | 300 | | cyjan
morepic-1 morepic-2 video-1

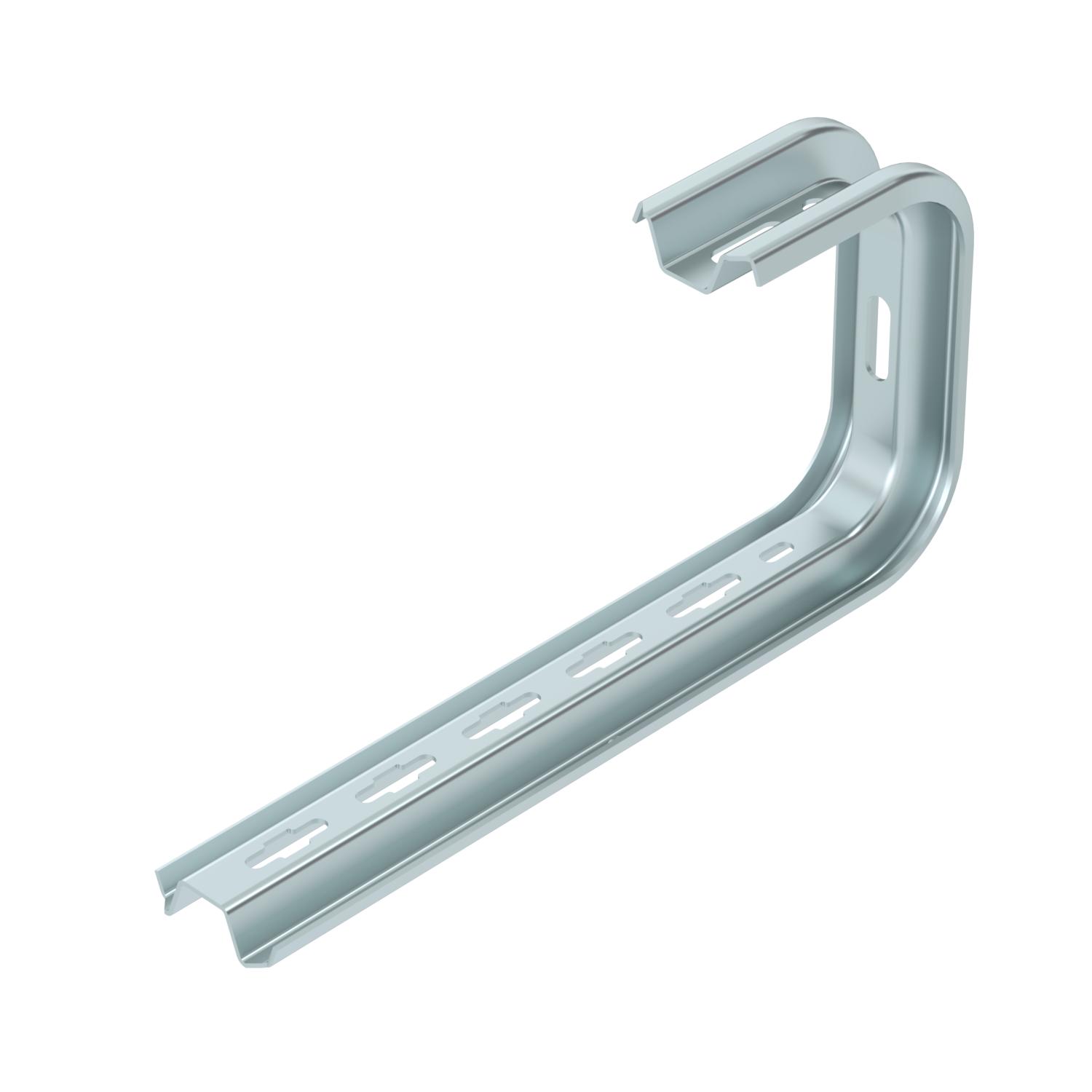

Wspornik ścienno-stropowy TP FS

Nr kat. 6363822 | EAN 4012196198733

60 mm
cyjan
Opis produktu
Opis produktu
Wspornik ścienno-stropowy TP do uniwersalnego montażu
  • Oświadczenie o zgodności z dyrektywami WE
  • Profil TP jako wieszak i wysięgnik
  • Koryto kablowe, wysokość boku 35mm
  • Koryto kablowe, wysokość boku 60mm
Dane techniczne

Dane techniczne

do szerokości maks. 300 mm
do szerokości min. 300
Długość 345 mm
F w kN ściana 0,55 kN
F w kN strop 0,5 kN
Kolor cyjan
Materiał Stal
Odpowiedni do korytka kablowego tak
Odpowiednie do drabiny kablowej tak
Odpowiednie do korytka siatkowego tak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą Sendzimira
Regulowany brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę 1,9161 kg CO₂e / 1 Sztuka
Szerokość 345 mm
Wykonanie Uchwyt wieszakowy (uchwyt C)

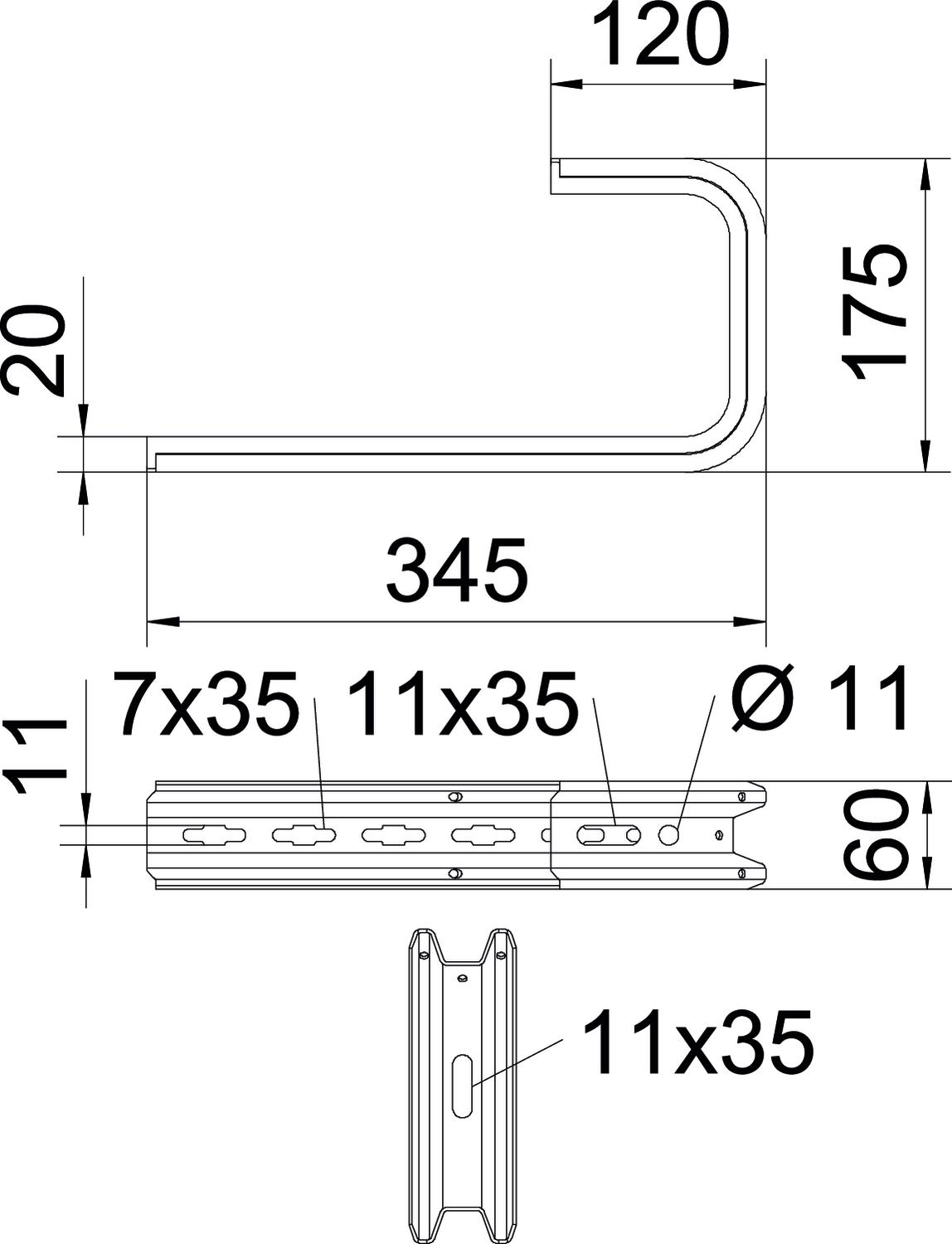

Wymiar B345mm
Wymiar B 345 mm
Wymiar H 175 mm
Wysokość 60 mm

Dane techniczne

Diagram obciazenia wspornika sufitowego TPD

Diagram obciazenia wspornika sufitowego TPD
  • Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika Odchylenie końca wspornika przy dopuszczalnym obciążeniu wspornika
  • Dopuszczalne obciążenie wspornika w kN bez ciężaru montera Dopuszczalne obciążenie wspornika w kN bez ciężaru montera
  • Wykresy obciążeń dla różnych długości wsporników w mm Wykresy obciążeń dla różnych długości wsporników w mm
Wszystkie typy

Wszystkie typy

Typ Szerokość Wysokość F w kN strop F w kN ściana do szerokości maks. Kolor Nr kat. Ilość Najmniejsza sprzedawana ilość
TPD 145 FS 145 mm 60 mm 1,3 kN 1,4 kN 100 mm cyjan 6363806
1 Sztuka
TPD 245 FS 245 mm 60 mm 0,8 kN 0,87 kN 200 mm cyjan 6363814
1 Sztuka
TPD 345 FS 345 mm 60 mm 0,5 kN 0,55 kN 300 mm cyjan 6363822
1 Sztuka
TPD 445 FS 445 mm 60 mm 0,35 kN 0,45 kN 400 mm cyjan 6363826
1 Sztuka
TPD 545 FS 545 mm 60 mm 0,25 kN 0,35 kN 500 mm cyjan 6363829
1 Sztuka
Dodatki

Akcesoria montażowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba z łbem kratownicowym z nakrętką kombinowaną F Śruba z łbem kratownicowym z nakrętką kombinowaną F FRSB 6x12 F 6406122
100 Sztuka
