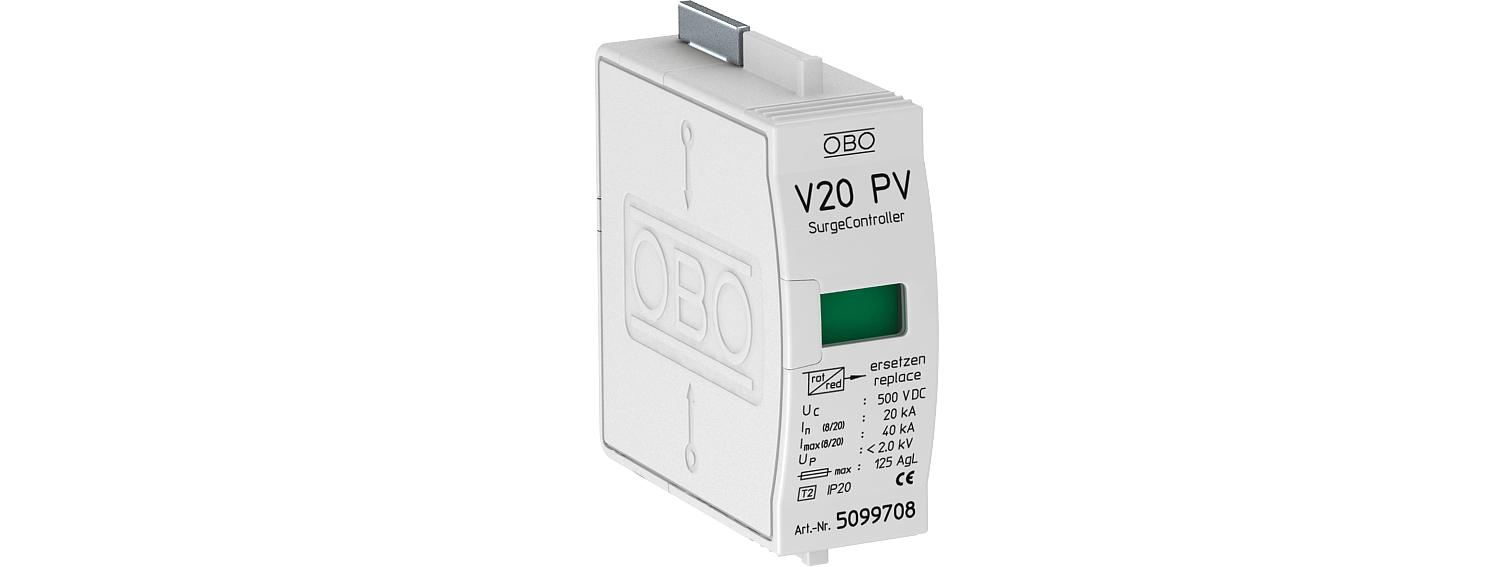

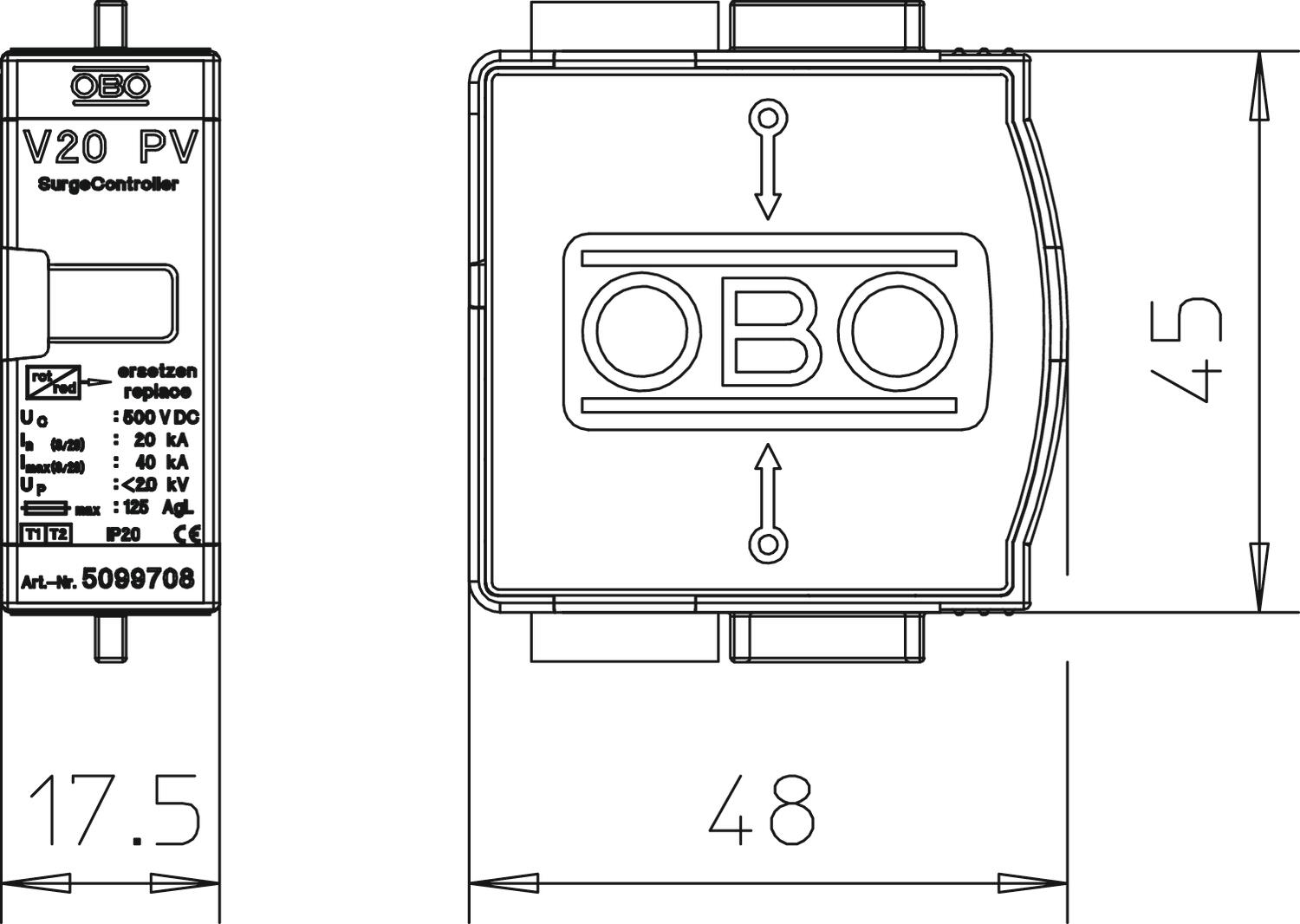

Wkładka PV - ogranicznik przepięć Typu 2

Nr kat. 5099708 | EAN 4012195708933

1
IP 20
Opis produktu
Opis produktu
Wkładka ogranicznika przepięć Typu 2 do systemów fotowoltaicznych

• Do ochrony przeciwprzepięciowej wyrównania potencjałów zgodnie z VDE 0100-443 (IEC 60364-4-44)
• Wydajność rozładowania do 40 kA (8/20) na biegun
• Niski poziom ochrony DC: <2 kV na biegun (połączenie Y: 4 KV i Uoc max = 1000 V DC)
• Ogranicznik z termodynamicznym urządzeniem odłączającym i optyczną sygnalizacją uszkodzenia
• Zamknięte, bezwydmuchowe warystorowe ograniczniki z tlenku cynku do stosowania w rozdzielnicach elektrycznych
• Wysoka przewodność elektryczna i długa żywotność

Przykład zastosowania: systemy fotowoltaiczne z lub bez oddzielnego, izolowanego systemu ochrony odgromowej
  • 5 lat gwarancji
  • Oświadczenie o zgodności z dyrektywami WE
  • Ogranicznik przepięć wg DIN EN 61643-11 lub IEC 61643-11
  • Przejście pomiędzy strefami LPZ 1 a 2
  • Ekspertyza instalacji elektrycznej
Dane techniczne

Dane techniczne

Czas zadziałania <25 ns
Inny kształt sieci brak
Klasa testu Typ 2 tak
Kształt sieci TN
Kształt sieci DC tak
Kształt sieci IT brak
Kształt sieci TN tak
Kształt sieci TN-C tak
Kształt sieci TN-C-S tak
Kształt sieci TN-S tak
Kształt sieci TT tak
Liczba biegunów 1
LPZ 1→2
Maks. zabezpieczenie nadprądowe po stronie sieci 125
Maksymalne zabezpieczenie 125 A
Maksymalny prąd wyładowczy (8/20 μs) 40 kA
najwyższe napięcie ciągłe AC 440 V
najwyższe napięcie ciągłe DC 500 V
Napięcie znamionowe AC (50 / 60 Hz) 400 V
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks. 35 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) min. 2,5 mm²
Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,1275 kg CO₂e / 1 Sztuka
SPD zgodnie z EN 61643-11 Typ 2
SPD zgodnie z IEC 61643-1 klasa II
Sposób montażu na elemencie podstawowym
Stopień ochrony IP 20
Sygnalizacja optyczna
Temperatura eksploatacji maks. 80 °C
Temperatura eksploatacji min. -40 °C
Wykonanie 1-biegunowa, wkładka PV do podstawy z połączeniem typu Y do 1000V DC
Wymiar 500V DC
zdalna sygnalizacja brak
Zintegrowane zabezpieczenie wstępne brak
Znamionowy prąd wyładowczy (8/20 µs) 20 kA
Wszystkie typy

Wszystkie typy

Typ Liczba biegunów najwyższe napięcie ciągłe AC Stopień ochrony Nr kat. Ilość Najmniejsza sprzedawana ilość
V20-C 0-300PV 1 300 V IP 20 5099611
1 Sztuka
V20-C 0-500PV 1 440 V IP 20 5099708
1 Sztuka
